Фрезерование дерева ручным фрезером видео

Ручной фрезер — это универсальный механический инструмент в домашней мастерской. Чтобы правильно им пользоваться, необходимо получить основные уроки работы фрезером по дереву. На рынке много фрезеров китайского производства, все они одинаковой конструкции и отличаются только мощностью двигателя. Специалисты рекомендуют приобретать более мощный инструмент, так как перечень выполняемых работ значительно расширится. Мастер сможет вырезать узор, делать выборку под четверть, нарезать шипы и выполнить другие операции, связанные с изготовлением мебели.

Творчество без границ

Фрезерное оборудование незаменимо при обработке древесины. С его помощью можно превратить деревянную заготовку в изящное декоративное изделие. Это оборудование чаще всего используют профессионалы, но и любители с опытом тоже смогут его освоить. Использование механизмов — задача не из лёгких, поэтому прежде чем приступить к работе с их применением, необходимо обеспечить себе комфорт и безопасность. Очень важна организация рабочего места. Домашний мастер должен помнить о том, что во время работы есть вероятность повреждения не только фрезы или механического устройства, но и здоровья.

Деревообработка — это не только работа за станком, но и подготовка рабочего места, планирование последовательности выполняемых работ. Прежде чем начать фрезерование, нужно подобрать подходящий тип фрезы для конкретной задачи, с учётом её формы и размера. Следует подобрать скорость работы машины и глубину резки и не забывать о том, что обрабатываемый материал необходимо надёжно прикрепить к столу.

В зависимости от конкретного типа фрезерного устройства правила их использования во многих аспектах разные. На сегодняшний день широко используются вертикально-фрезерные машины, в которых шпинделя расположены над рабочим столом. Они отлично зарекомендовали себя при такой операции, как фрезерование по дереву при обработке краёв полок и круглых столешниц, изготовлении паза, выполнении соединения деревянных деталей.

При обработке круглых конструкций незаменимым дополнением является специальный циркуль с опорной пластиной, который обеспечивает точность обработки.

Работая с фрезером, необходимо научиться вести его спокойно, плавными движениями. Ключевым моментом является правильное и безопасное перемещение обрабатываемого материала. Нельзя это делать слишком медленно, поскольку на древесине могут появиться пятна от ожогов, что может привести к повреждению материала.

Сколы появляются при выполнении фрезерных работ по дереву против направления волокон древесины. За один проход надо выполнять фрезерование на глубину до 8 мм, некоторые модели дают возможность настройки с точностью до 0,1 мм. Глубокие пазы и четверти нужно фрезеровать в несколько проходов.

Обработка деревянных деталей

Первое чему нужно научиться — правильно выставлять глубину фрезерования. Для этого необходимо установить нулевую точку. Жёстко установить ее невозможно, потому что при каждой смене фрезы она меняется. Нулевая точка — такое положение инструмента, когда конец фрезы касается материала и фиксируется специальным устройством, которое называется фиксатор.

Необходимо обратить внимание на то, что каждый фрезер имеет различное положение при фиксировании. Для контроля глубины погружения режущего инструмента в тело материала используется упорный штифт с нанесённой шкалой грубой настройки.

При фрезеровании торцевой фрезой сила противодействия от силы резания уводит фрезер в сторону. Чтобы этого не случилось, нужно использовать параллельный упор. Процесс фрезерования выглядит следующим образом. Установить фрезу по разметочной линии, зафиксировать положение упора специальным винтом. Выставить глубину фрезерования и включить машину. Если параллельный упор установлен с левой стороны, тянуть фрезер нужно на себя, когда с правой стороны — от себя.

Для того чтобы выбрать четверть на брусе, нужно установить режущую кромку фрезы по самому краю, зафиксировать, установить глубину четверти, включить фрезер и тянуть его на себя (если упор на левой грани бруса). Фрезерование поверхности узких брусков имеет свою особенность. Проблема заключается в том, что на узкой стороне заготовки фрезер удержать очень трудно. Если он качнётся во время работы, паз получится неточный.

Чтобы избежать этой проблемы, брусок нужно зажать струбциной, параллельно положить точно такой по размеру брусок. Тогда фрезерная машина приобретет две точки опоры и шататься не будет.

Работа ручным фрезером способна заменить работу строгального станка. Для этого понадобятся несколько приспособлений к фрезерному механизму. Выглядит он следующим образом: на две одинакового размера рейки закрепить фрезерный механизм и использовать его как строгальный станок, где вместо вала установлена фреза большого диаметра.

Полезные самоделки своими руками

Для того чтобы сделать что-нибудь полезное, например, шкатулку необязательно иметь целый арсенал сложного оборудования и дорогостоящего инструмента.

Можно обойтись минимумом инструментов и механизмов. Для выполнения столярных работ понадобятся:

  • фрезер;
  • электрический лобзик;
  • шлифовальная машинка;
  • несколько струбцин;
  • набор фрез.

В качестве материала использовать можно абсолютно всё — например, обрезки паркетной доски, куски фанеры и отходы плиты ДСП, но обязательно с прямым углом. Для упрощения работы нужно сделать простенький фрезерный стол. Для обработки заготовок понадобится прямая пазовая фреза большого диаметра. Процесс выглядит примерно так. На самодельном столе построгать торцы обрезков паркетной доски. Разметить боковины шкатулки и при помощи лобзика убрать всё лишнее.

Полученные заготовки необходимо обработать рейсмусом, чтобы выдержать размер всех боковин. При отсутствии рейсмуса можно воспользоваться фрезерным столом. Для этого установить упор по размеру заготовки и двигать деталь между упором и вращающейся фрезой по направлению к себе.

Следующую операцию по калиброванию боковин по длине выполнить лобзиком.

Соединить боковины между собой можно на ус. Для этого нужно фрезеровать торцы боковин конической фрезой с углом в 90 градусов. Сделать это можно с помощью фрезера. Таким образом, торцы боковин имеют одинаковые скосы в 45 градусов. Далее нужно сделать пазы в боковинах для донышка. Для этого применяется торцевая фреза диаметром 6 миллиметров, равная толщине фанеры. Соединяются детали при помощи клея. Изделие выглядит аккуратно и красиво как снаружи, так и внутри. Что ещё можно сделать ручным фрезером по дереву? Всё что угодно: например, полку для вещей, ящики для хранения овощей или инструментов, кухонную мебель.

Ящик для инструментов

Для того чтобы изготовить ящик для инструментов, необходимо укрепить столярное соединение боковин, вставив дополнительные шипы. Операция называется нарезка шипов ручным фрезером. Выполнить её вручную очень сложно, поэтому нужно изготовить несложное приспособление — фрезерный стол. Принцип его изготовления простой:

  1. Собрать простой деревянный стол, состоящий из столешницы и ножек.
  2. Снизу к столешнице прикрепить ручную фрезерную машинку, проделав в столешнице отверстие для выхода фрезы.
  3. Изготовить из толстослойной фанеры по размерам столешницы каретку с упорной планкой. В каретке прорезан паз для выхода фрезы.

Устройство для нарезки шипов в доске работает следующим образом. Разметить место фрезерования и, прижав доску к упорной планке, выполнять движение кареткой, направляя её на режущий инструмент. Полученное шиповое соединение деталей будет прочным и надёжным.

Как изготовить филёнку

Одна из наиболее часто выполняемых столярных операций — это изготовление филёнки. Оно выполняется специальной фрезой. Для качественного выполнения работы необходимо к столешнице фрезерного устройства изготовить простое приспособление. Для этого понадобится толстослойная фанера размером 500 х 300 х10 миллиметров. Для выхода фрезы вырезается отверстие диаметром 100 миллиметров. К столу струбцинами крепится параллельный упор. Фреза выставляется с учётом расстояния от поверхности стола до острой кромки режущего инструмента в один миллиметр. Обрабатываются последовательно все стороны заготовки. Толщина филёнки регулируется подъёмом фрезы.

Используя ручной фрезер, очень просто создать мебельный фасад на дверках. Для этого потребуются фигурная торцевая фреза, копировальная втулка и шаблон из фанеры. Технологический процесс очень простой:

  • прикрепить шаблон к заготовке, применяя тонкие гвоздики;
  • установить и зафиксировать глубину погружения фрезы в древесину;
  • установить копировальную втулку на фрезерный механизм;
  • фрезерную машинку, прижимая к шаблону, вести по его контуру.

В результате получается аккуратный рисунок мебельного фасада.

Дёшево и сердито

Резьба по дереву — это всегда красиво, богато и дорого. Этим занимаются талантливые люди, художники или скульпторы. Но есть такие способы резьбы, которыми может заниматься любой человек. Например, вырезать узоры ручным фрезером по дереву очень легко. Работа выполняется торцевой фрезой малого диаметра по контуру рисунка. Для этого нужно подобрать доску твёрдой породы, прибить трафарет, вырезанный из картона, и фрезеровать по шаблону.

Для работы подойдёт фрезерная машинка любой мощности. Желательно, чтобы она была лёгкая и удобная, тогда проще будет копировать рисунок. Поэтому не нужно заморачиваться, какой выбрать фрезер для начинающих, главное — подобрать фрезы диаметром от 2 миллиметров. При работе нужно проявить усердие, чтобы ровно пройти тонкой фрезой по контуру рисунка и не сломать её. Следующий шаг — углубление фона, для этого применяется фреза-флажок большого диаметра.

Опасные факторы

Фрезерные станки требуют соблюдения полной безопасности и высокой квалификации работника. При применении электрических машин могут произойти несчастные случаи, вызванные выбросом материала при фрезеровании.

Поэтому исполнитель работ должен иметь специальную рабочую одежду.

Если в процессе фрезерования выделяется сильная пыль, нужно иметь защитные очки. Максимальную безопасность в этой ситуации предоставляют специальные струбцины и тиски, эффективно удерживающие заготовку, предотвращая её выброс. Нельзя руками удерживать заготовку в зоне вращения фрезы или непосредственно касаться вращающегося инструмента. Необходимо применять специальные прижимные приспособления для продвижения детали во время фрезерования.

В наборе инструментов многих домашних мастеров почётное место занимает фрезер. Универсальный фрезер — это электрическое устройство, предназначенное для обработки поверхности деревянных или металлических изделий. Фрезерный станок упрощает работы по изготовлению разнообразных изделий, созданию выемок для петель, различных пазов.

Для этих работ совсем необязательно дорогое и профессиональное оборудование: достаточно простого универсального инструмента.

Области применения и возможности

С помощью фрезера можно сделать множество необходимых в хозяйстве предметов и провести любые операции с деревом или металлом. Фрезеры нужны для обработки плоских и фасонных поверхностей. Эти инструменты создают технологические выемки, пазы под различные соединения и даже сложные узоры, служащие украшениями.

Различаются фрезеры способом установки — это стационарные станки и ручные фрезеры. Станки, в свою очередь, различаются по типу выполняемых операций.

Стационарные приборы размещают на крупных фабриках или заводах — там, где необходимо изготовление большого количества однотипных деталей. Режущая насадка в них крепится неподвижно, а деталь, которую обрабатывают, перемещается.

Самыми универсальными и подходящими для выполнения широкого профиля задач считаются ручные электрофрезеры. При использовании ручного инструмента обрабатываемую деталь закрепляют жестко, а двигается сам инструмент. Во фрезерах имеется конструктивная возможность фиксировать инструмент, поэтому ручные устройства признаны более универсальными.

Чтобы изменить вид работы, достаточно поменять или по-другому расположить насадку.

В частности, что можно сделать ручным фрезером по дереву, у которого имеется подходящая оснастка:

  • Создавать прямые или скругленные кромки на деталях.
  • Вырезать посадочные места под дверные замки, дюбеля, навесы, петли, мебельные фурнитуры.
  • Делать выборку четвертей (фальцев).
  • Полировать и шлифовать.
  • Сверлить отверстия — обычные и фигурные. Увеличивать их диаметр.
  • Подготавливать края заготовок для соединений типа «ласточкин хвост», микрошипов, T- или V-образных.
  • Раскраивать и обрезать детали до необходимой длины.
  • Грубо выравнивать плоские поверхности.
  • Наносить резьбу в деревянных заготовках.

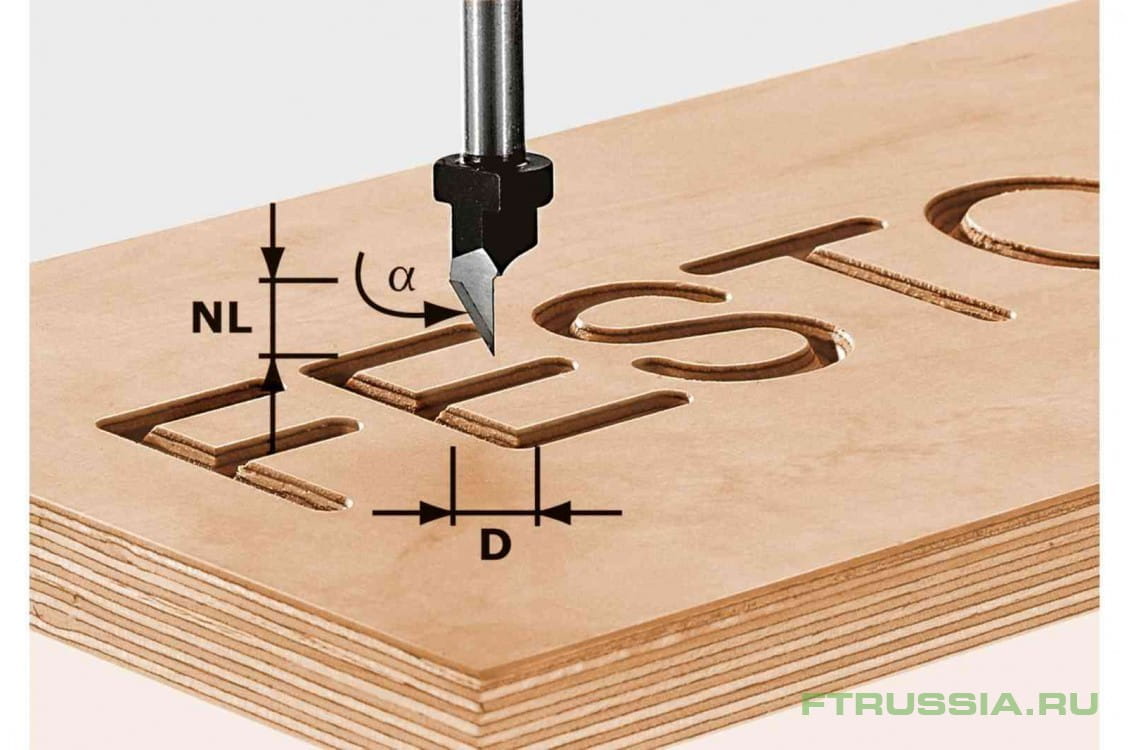

  • Вырезать узоры, гравировать на деревянных, металлических, каменных или пластиковых материалах.
  • Пропиливать прямые или спиральные канавки.

Широкие возможности этого инструмента позволяют его использовать как профессиональным строительным или ремонтным бригадам, так и начинающим домашним мастерам.

Незаменим при изготовлении украшений интерьера, производстве мебели или создании различных поделок.

Устройство универсального фрезера

Для максимального использования ручного устройства мастер должен ориентироваться в конструкции прибора и назначении основных его частей.

Основной частью является электромотор, спрятанный в корпус. В корпус вставлены держатели с цангами. Цанги представляют собой переходники для использования фрез различного размера.

Фрезы вставляется в цангу и фиксируется специальной кнопкой или прижимным болтом.

Корпус размещен на платформе двумя штангами. Платформа сделана из металла и достаточна массивна и устойчива. К нижней части платформы прикреплена гладкая плита скольжения, которая позволяет плавно перемещать инструмент по детали.

На корпусе также располагается кнопка «Пуск» и кнопка блокировки инструмента. Режим работы выбирается при помощи:

  • Ручек и шкалы настройки, которыми можно регулировать глубину фрезерования. Они позволяют настраивать глубину с точностью до 1 /10 мм.
  • Переключателя числа оборотов. Для тех, кто только начинает знакомство с инструментом, рекомендуется работать на средних и даже малых оборотах.

В некоторых модификациях присутствует параллельный упор, позволяющий сдвигать режущую часть влево или вправо. Это очень удобно при некоторых видах фрезерных работ по дереву.

По назначению, ручные устройства условно делятся на следующие типы:

Фрезера верхнего типа бывают неподвижные или погружные. В неподвижных устройствах режущая часть не может перемещаться вдоль корпуса. Поэтому для регулировки глубины обработки мастер вынужден перемещать весь инструмент, что требует определенных навыков и опыта.

При выборе агрегата, предпочтение часто отдается погружным фрезерам. В них мотор располагается на направляющих, вдоль которых он может перемещаться вместе с режущей частью. Кроме того, в погружном типе устройств присутствует пружина, отвечающая за подъем насадки по окончании работы.

Фрезерование дерева ручным фрезером кромочного типа представляет собой снятие фасок и обработку кромок заготовок. При использовании разных насадок можно обрабатывать не только прямые, но и фигурные поверхности: например, изготавливать плинтусы или обрабатывать фигурные дверные филенки.

Ламельный тип применяют для создания различных пазов. Из всех типов ручных фрезеров он самый узкоспециализированный.

Правила выбора инструмента

Выбор подходящего типа электрофрезы зависит от поставленных технологических задач. Исходя из них, выбирается устройство с оптимальным функционалом и подходящими техническими характеристиками. Кроме того учитывается необходимость и наличие дополнительных приспособлений. Это зажимы, разные упоры, шаблоны, с помощью которых обработка детали происходит более высокоточно и безопасно.

В первую очередь выбирается устройство с подходящей мощностью. От этой характеристики зависит масса инструмента. Поэтому ручные фрезеры делятся на легкие, средние и тяжелые.

Легкие устройства с минимальной массой имеют мощность не выше семьсот пятидесяти ватт. Средняя категория обладает мощностью до одной тысячи сто ватт. У тяжелых аппаратов это значение выше одной тысячи двести ватт.

В случае несложных и неинтенсивных задач или, если материал обработки исключительно дерево, приобретение высокомощного устройства неоправданно. Очень мощные инструменты имеют низкую скорость вращения вала.

Скорость вращения фрезера — это тоже одна из важных характеристик инструмента. Показатель скорости колеблется от 7 000 до 24 000 оборотов в минуту. Различные материалы и виды работ для обработки требуют различные скорости вращения.

Хрупкие и твердые материалы и большая глубина среза требуют низкооборотного мощного инструмента. Устройства с высокими оборотами подойдут для полировки, шлифовки, гравировки или для обработки деревянных частей.

При выборе устройства важно расположение кнопки включение/выключение. От этого зависит удобство для рук, а значит, и скорость обработки заготовок.

Цанги отличаются материалом, качеством изготовления и своей конструкцией. Лучшими считаются цанги, имеющие форму конуса и изготовленные из закаленной стали. Такие элементы меньше изнашиваются и служат гораздо дольше цанг, которые сделаны из обычной стали.

Современные фрезеры часто снабжены встроенным элементом для удаления пыли во время реза. Прямо в корпусе может располагаться эффективный пылесос.

Подошва инструмента может быть литой или штампованной (в недорогих моделях). От плотности и равномерности прилегания подошвы к обрабатываемому материалу зависит качество и скорость выполнения производственных задач.

Базовая опора имеет отверстия для размещения направляющих.

Размер диаметра отверстия накладки влияет на максимальный диаметр фрезы, которую можно будет установить на это устройство.

Отличительные признаки фрезера профессионального класса:

  • Наличие целого комплекта разных дополнительных элементов для устройства.
  • Присутствие металлических втулок вместо полимерных.
  • Прочность металлических гильз с подшипниковыми узлами. Они гарантируют отсутствие люфта после многоразовых перегревов и охлаждений.

Профессиональные модели способны активно работать несколько часов без перерыва. Более простые устройства требуют пятнадцатиминутного перерыва после работы в сопоставимом отрезке времени.

Вопрос выбора инструмента трудно переоценить, но необходимо научиться управлять им. Надо не только прочитать инструкцию пользователя, но и посмотреть видеоурок, как работать фрезером по дереву.

Основы работы на электрофрезе

Перед началом практического использования, как и любому оборудованию, электрофрезу требуется настроить. Сначала откручивают предохранительную гайку и убирают зажимную цангу. Обязательно проверяют закручены до конца и надежны ли все резьбовые соединения. Затем убирают плотную защитную смазку.

Фреза вставляется в цанговый патрон. Если есть необходимость, патрон меняется на подходящий по диаметру. Специальным ключом затягивается хвостовик, чтобы фреза не болталась. Затем происходит зажим шпинделя.

Положение фрезы фиксируется и с помощью регулятора ограничителя устанавливается необходимая глубина фрезерования. Определяется правильная скорость прибора на основании данных таблицы соответствий параметров материала и размера фрезы. Включают прибор кнопкой «Пуск» и делают контрольный рез.

Перед реальной работой надо проверить какой ход фрезера, величину скорости вращения шпинделя и выбрать глубину проходки сверла. Это делается в черновом варианте. Если изделие проходит круговую обработку, то инструмент должен двигаться против часовой стрелки и от себя при движении на плоской основе.

Начинающие при столярной работе часто допускают распространенную ошибку: изменяют скорость перемещения устройства при фигурном контуре обработки. В этом случае станок перегревается и на заготовке появляются прожиги.

Перед работой фрезером по дереву уроки по применению желательно почитать в хороших источниках.

Формирование пазов

Если паз начинается с самой кромки, то фреза должна нависнуть над краем детали. Затем устанавливается необходимая глубина и производится пуск инструмента. Когда кромка обработана полностью фиксатор ослабляется. Фреза поднимается и инструмент выключается.

Глухой паз делается аналогично за исключением того, что нарезка начинается не с края детали.

Когда паз очень глубок, то он вырезается в несколько проходов. При каждом новом проходе устанавливается новая глубина не более пяти миллиметров. Глубина последнего слоя должна быть не более полутора миллиметров.

Обработка торцевой поверхности

Создание чистого канта — один из самых распространенных видов работы ручным фрезером.

Сначала делается пологий срез. Электрофреза перемещается по направлению вращения, затем в обратную сторону. После этого действия у торца появляются правильные очертания.

Работа с фигурными шаблонами

Шаблоны позволяют делать копии деталей и используются для создания фигурных кромок.

При помощи крепежей упорное кольцо шаблона прикрепляется к подошве. Упорное кольцо — это пластина, которая перемещается по шаблону и формирует необходимую траекторию движения фрезы.

Декоративная отделка

Для украшения деревянных изделий часто делают декоративные узоры. Ручной станок прекрасно справляется с задачей художественной фрезеровки. Необходимо только изучить, как правильно обрабатывать податливое дерево — и можно фрезеровать.

При работе над узором кроме самого фрезера потребуется наличие тисков, стамески и лобзика. Деревянная заготовка с рисунком на поверхности устойчиво закрепляется, а специальная режущая насадка ходит по контуру, снимая слой за слоем заготовки. Постепенно узор становится объемным.

Если использовать фрезу разного диаметра, то получается индивидуальный орнамент.

Подробно универсальные ручные фрезеры описаны в труде Джексон Дэй «Работа с фрезерами».

Покупка ручного деревообрабатывающего инструмента может дать толчок для освоения новой и очень увлекательной профессии, с каждым годом собирающей в свои ряды все больше поклонников. В интернете растиражированы многочисленные видео уроки и фото, содержащие авторские приемы работ с ручным фрезером, что еще раз доказывает популяризацию ремесла, которое русский человек облюбовал издавна. Если вы еще не владеете всеми азами ручной обработки древесины и только знакомитесь со специализированным бытовым оборудованием, вам будет полезна следующая информация.

Что можно сделать ручной фрезой?

Конечно же, нам вряд ли удастся перечислить все те полезные вещицы, которые можно изготовить в домашних условиях при наличии ручного фрезера, определенных навыков и желания ввиду неограниченного ассортимента таких поделок, но самые распространенные из них все же упомянем, а при необходимости вы без труда найдете фото таких самоделок в интернете.

Итак, вооружившись ручным фрезером, даже начинающий мастер без проблем справится с изготовлением перил, всевозможных стеллажей и полочек, вешалок и табуретов. Сейчас стало модным вдыхать новую жизнь в старую ветхую мебель в домашних условиях, и этот процесс будет вам однозначно под силу.

Также ручной фрезер будет незаменим там, где необходимо провести выборку пазов под будущие соединения, выполнить врезку замка и даже создать причудливый мудреный узор на поверхности древесины, служащий декоративным украшением. Даже если вы не планируете держать столь универсальный инструмент в руках круглые сутки, он рано или поздно обязательно сослужит вам добрую службу в быту.

Азы в работе

Глубина среза здесь регулируется подъемным механизмом, соединяющим между собой две основные детали фрезера – электропривод и основание. Если быть точнее, то параметры заглубления фрезы в обрабатываемый материал задаются путем выставления определенного расстояния между штифтом и шайбой, расположенными рядом с мотором. Чтобы фрезерный станок при перемещении выдерживал одинаковое расстояние относительно края заготовки, в нем предусмотрена прямолинейная направляющая. Некоторые модели укомплектовываются круговой направляющей, с помощью которой удается фрезеровать окружности с большим радиусом. Для малых окружностей (радиус менее 15 см) на основании оборудования предусмотрены технологические отверстия, в которые вставляется центровочный штифт на заданном от фрезы расстоянии.

Выборка пазов осуществляется при помощи углового упора, закрепленного на корпусе станка под прямым углом. Прежде чем начинать работу, столяр обязан обеспечить заготовке будущего изделия неподвижное положение, ведь отсутствие надежной опоры неизбежно приведет к тому, что края паза будут кривыми, а это негативно скажется на конечном результате работы. Обратите внимание на то, что за один проход не рекомендуется снимать слой древесины, превышающий 5 мм. Достаточно глубокие пазы согласно технологии выбираются в несколько приемов. Работа ручным фрезером по дереву должна выполняться плавно, без спешки и резких движений, иначе придется столкнуться с таким неприятным явлением, как рваные края канавки.

Настройка инструмента и начало работ

Фрезер по дереву, как и любое другое оборудование, перед началом рабочего процесса нуждается в наладке. Прежде всего, снимают предохранительную гайку и зажимную цангу, после чего агрегат запускают и осуществляют контрольный рез. Далее проверяют, хорошо ли зажаты винты и остальные резьбовые детали и удаляют излишки защитной смазки.

Новички нередко допускают ошибку, недостаточно крепко удерживая фрезеровочный аппарат в руках, или прилагают излишнее усилие на обрабатываемый материал. На углах заготовки так же, как и при изменении направления движения фрезера, скорость перемещения агрегата не замедляют дабы не оставлять прожиги от перегрева станка.

Правила работы

В зависимости от характера выполняемых работ столяр выбирает метод их проведения. К примеру, обработка криволинейных поверхностей отличается от украшательства поделки из дерева ажурным узором, и здесь главное соблюдать правило применения той или иной техники, учитывая особенность того или иного процесса. Мы подобрали для вас самые распространенные приемы резки, сопровождая каждый способ тематическим видеоматериалом.

Открытый паз

Если вы планируете обрабатывать заготовку, формируя паз с самой кромки, устанавливайте инструмент таким образом, чтобы режущий элемент нависал над краем древесины. Затем необходимо опустить нож до заданной глубины и зафиксировать положение корзины, после чего запускается двигатель, и начинается подача. Когда кромка обработана до конца, фреза поднимается, а фиксатор ослабляется, и лишь затем мотор можно заглушить. Глухие пазы формируются аналогичным образом, с той лишь разницей, что они начинаются не от края детали.

Глубокий паз

В данном случае после каждого прохода обрабатываемого участка необходимо настраивать новую глубину погружения фрезы в деревянный материал, предварительно выключив фрезер, и желательно, чтобы заглубление не превышало 5 мм. Это правило в особенности касается твердых материалов, которые требуют внимательного подхода к работе. Последний слой не должен превышать 1,5 мм, что даст возможность создавать чистую поверхность.

Узкий паз

В данном случае для большего удобства в работе древесина обрабатывается с применением дополнительного приспособления. Выполняемый процесс заключается в прикреплении плоского основания к подошве агрегата. С двух сторон вспомогательной плоскости устанавливают направляющие стержни, обеспечивающие прямолинейную траекторию движения фрезера, главное, чтобы их оси располагались на одной линии с центром ножа. Если с фрезером мастер будет использовать вспомогательное приспособление, его нужно вести так, чтобы стержни равномерно прижимались к бокам заготовки.

Торцевая поверхность

Столярные работы по дереву ручным фрезером нередко сопряжены с обработкой торцов заготовки, и здесь очень важно получить чистый кант. В помощь начинающему мастеру придет проверенное на практике правило, гласящее о том, что изначально выполняется достаточно пологий срез, при этом инструмент ведется по направлению вращения ножа. При таком исполнении основная часть древесного материала будет выбрана равномерно, после чего вы подчистите торец обычным способом, ведя фрезер против направления вращения режущего элемента, а внешний вид заготовки приобретет нужные очертания.

Криволинейные кромки

Фрезерование криволинейных кромок ручным фрезером выполняется несколько иным способом, и здесь мастеру потребуются шаблоны с упорным кольцом. Само кольцо представляет собой круглую пластину с бортиком, перемещающуюся вдоль шаблона, задавая резаку правильную траекторию движения. Фиксируется такая деталь на подошве инструмента при помощи специальных крепежных элементов, после чего он может применяться по назначению.

Шаблон перед началом основного процесса необходимо закрепить на обрабатываемой плоскости, и сделать это можно при помощи обыкновенного двухстороннего скотча, после чего полученная конструкция прижимается струбцинами к рабочему столу. Применение шаблонов позволяет создавать абсолютно одинаковые изделия, из которых можно делать мебель или любые другие интерьерные детали.

Декоративная отделка

Узоры на дереве призваны украсить столярные изделия, придав им декоративную «изюминку». Художественная фрезеровка, пожалуй, является самым интересным методом обработки натурального материала, ведь здесь мастера могут в полной мере дать волю своей фантазии, а ручной станок без проблем поможет справиться с такой задачей. Древесина очень податлива в работе, главное знать, как правильно проводится обработка, чтобы результат был действительно достойным.

Помимо фрезера здесь вам пригодятся тиски, лобзик и стамеска, которыми придется пользоваться в ходе работы. Деревянное полотно с рисунком, перенесенным с понравившейся картинки или фото, закрепляют на устойчивой поверхности. Инструмент со специальной режущей насадкой плавно водят по контуру рисунка, осторожно снимая слой древесины, тем самым придавая ему объем. Использование фрезы разного размера позволит создавать различный орнамент в зависимости от личных предпочтений. Теперь вы знаете, как работать с ручным фрезерным инструментом и можете опробовать его на практике.

виды, особенности выполнения работы, видео уроки

Те, кто любит столярное дело, т. е. работу по дереву, должны обязательно знать, как обращаться с ручным фрезером. С помощью такого устройства можно создать настоящие шедевры, совершенно не прилагая для этого усилий. Однако для этого понадобятся навыки в работе и знания того, из чего состоит этот инструмент, как его собирать и разбирать. При помощи ручного фрезера по дереву можно создать красивую дверь, декоративную мебель или другие оригинальные предметы. Можно даже открыть свой бизнес, изготавливая разнообразные изделия из дерева.

Виды фрезерных работ

Фрезер представляет собой уникальное устройство, совершающее большое количество вращений в секунду, при этом создавая отверстия необходимого диаметра и формы. Выполняемая работа подразделяется на несколько категорий. Отверстия, которые создаются фрезером, практически всегда являются частью разъемной или неразъемной конструкции, украшающих изделие.

Следует более подробно рассмотреть работы, осуществляемые при помощи фрезера.

  • Профилирования таких изделий, как карнизы, наличники, плинтуса, штапики и др., осуществляется кромкой. Такие работы подходят для изготовителей мебели. Это замечательное решение для декора изделий из дерева.
  • Украшение краев сложных изделий при помощи фрезера помогает создать эксклюзивный товар. Профессионал способен даже сотворить шедевр. Новичкам в этом случае поможет видео. Такой процесс обязательно выполняется при помощи шаблонов. Они способствуют созданию идентичных узоров на больших площадях.
  • С помощью фрезера по дереву решаются простые бытовые проблемы. К примеру, необходимо сделать углубления для замков или под навесы. Для этого используется специальный фрезер, однако для домашних работ можно воспользоваться и ручным инструментом.

Как выбрать фрезы

Все работы по дереву производятся специальными фрезами. Их выбирают, ориентируясь на вид работ, которые необходимо будет осуществить, и типа древесины, которая фрезеруется. В интернете можно найти большое количество видео, которое подробно объясняет и наглядно показывает, как выглядит фреза и как ее правильно выбрать.

Фреза является составляющей фрезера и представляет собой хвостовик и рабочий элемент с режущей кромкой. Их различают по:

  • форме режущей кромки;
  • виду материала, из которого они изготовлены;
  • величине;
  • конструкции.

Таким образом, для работы по дереву мягких пород необходимы легкие материалы для фрезы. А для изготовления предмета из твердой древесины предпочтение отдается «твердым» фрезам.

Фрезы бывают:

  • конусообразные;
  • V -образные;
  • дисковые;
  • фрез «ласточкино гнездо»;
  • профильные;
  • прямоугольные пазовые;
  • калевочные;
  • фальцевые;
  • галтельные.

Кроме этого, фрезы делятся на те, которые направляют движение, имеют подшипники и на те, у которых их нет. При помощи ручного фрезера без подшипников во фрезах осуществляются работы в любом месте заготовки.

Установка фрезы

Как только необходимый шаблон будет найден, дальнейшие работы по дереву следует проводить ручным фрезером. Для этого подбирают и устанавливают правильную фрезу. Выполняется это в такой последовательности:

  • выбирается необходимая фреза;
  • ее хвостовик вставляют в патрон таким образом, чтобы глубина погружения была не больше 2 см;
  • при помощи ключа затягивают гайку патрона, перед этим повернув его до щелчка;
  • чтобы отрегулировать фрезер на необходимую глубину, используют подвижный ограничитель установки глубины;
  • затем ручку точной настройки устанавливают в среднее положение между «минусом» и «плюсом».

Как правильно выполнять работу ручным фрезером

Большое количество электрических приборов для строительства и ремонта свою работу осуществляют при помощи вращения вала. Ручной фрезер совершает в секунду большое количество оборотов. Принято считать, что работа по дереву будет выполняться фрезером чище, если оборотов будет как можно больше. На самом деле это ошибочное мнение. Предмет может обуглиться и сломаться при неправильной установке регулятора частоты оборотов и при выполнении работ фрезой большого диаметра.

Именно поэтому под каждый вид работы и материал необходимо подбирать и устанавливать определенное количество оборотов в секунду. Работы будут выполняться гораздо чище, если правильно подобрано соотношение скорости движения фрезы относительно древесины, которую режут.

Работу ручным фрезером осуществляют, установив его на специальный стол или просто держа в руках. Мелкие заготовки обычно фрезеруют на стационарном столе. Это способствует выполнению работ без каких-либо дефектов. На такой стол фрезер устанавливают шпинделем вверх.

Чтобы фрезерование на столе было исполнено без ошибок, необходимо:

  • на поверхности стола установить линейки, под ту форму, которую необходимо будет вырезать;
  • узкие линейки с овальным торцом необходимы для работы с деталями переменного профиля и к поверхности стола их крепят перпендикулярно заготовке.

Следует помнить, что работая ручным фрезером, его следует двигать обязательно в обратном направлении относительно движения фрезы. В противном случае инструмент часто вырывается из рук и наносит травмы.

Соблюдение техники безопасности

Ручной фрезер по дереву обязательно требует соблюдения техники безопасности, чтобы не причинить вред здоровью:

  • если работы с фрезером не проводятся, шнур следует выдернуть из розетки;
  • работая с инструментом, необходимо быть внимательными и сконцентрированными, крепко держать его в руках и иметь устойчивое положение;
  • обрабатываемая деталь должна быть прочно закреплена;
  • инструмент следует держать очень крепко, потому что при его соприкосновении с изделием может возникнуть ответный удар, способный вырвать аппарат из рук;
  • перед началом работ нужно облачиться в такую одежду, которая будет не очень свободной, потому что излишки ткани способны намотаться на ручной фрезер;
  • работая фрезером, следует избегать вдыхания мелкой древесной пыли, которая очень вредна для легких, поэтому необходимо пользоваться респиратором.

Заключение

Довольно нелегко обучиться изготовлению изделий из дерева с помощью ручного фрезера. Лучше всего изучить видео уроки с необходимыми инструкциями. Не стоит забывать, что это довольно опасный инструмент, способный нанести серьезную травму. Именно поэтому важно соблюдать технику безопасности, быть внимательным и осторожным.

Оцените статью: Поделитесь с друзьями!

Правила работы ручным фрезером по дереву

Статья подготовлена при информационной поддержке http://www.multicut.ru.


Фрезер – это инструмент для обработки пиломатериала, совершающий множество вращений с большой скоростью. Бывает как профессиональное оборудование, например фрезерно-гравировальные станки, так и для самостоятельной обработки, требующей наличия определенных навыков и знаний. Подробная инструкция с обучающим видео на сайте поможет качественно проводить операции по обработке дерева ручным электрофрезером.

Применение электрофрезера

Работа ручным фрезером по дереву помогает осуществлять следующие столярные операции:

  1. Обработка плоских и фасонных поверхностей, профилирование кромкой наличников, плинтусов, карнизов, штапиков.
  2. Формирование технологических и фигурных выемок (пазов, гребней, и т.п.).
  3. Изготовление сквозных и слепых отверстий.
  4. Вырезание сложных деталей из дерева, их копирование.
  5. Нанесение надписей, рисунков, узоров на поверхность (гравировка).
  6. Врезка замков и петлей на двери.
  7. Изготовление шипового соединения. Это сложный процесс, требующий специальных навыков, в итоге которого получается высокопрочная сборка деревянных изделий.

В зависимости от вида выполняемой работы ручным фрезером по дереву, видео-уроки которой можно посмотреть в конце статьи, понадобятся приспособления:

  • Фреза
  • Электролобзик
  • ДСП
  • Электрическая дрель и сверла
  • Шаблоны
  • Напильник
  • Защитная спецодежда и респиратор.

Начинающему мастеру с помощью такого инструмента под силу возвращать старую мебель к жизни, осуществлять мелкие столярные и декоративные работы с деревом по дому.

Выбор электрофрезера


Для того, чтобы фрезеровать в домашних условиях, рекомендуется выбрать универсальный инструмент, которым является электрофрезер со сменной базой – погружной и кромочной, благодаря которым он выполняет любые разновидности работ по дереву в зависимости от выбранного типа фрезы. Лучше, если он будет иметь регулировку скорости, работать с фрезой диаметром не менее 8 мм, оптимальная мощность должна составлять 800-1300 Вт. При выборе инструмента следует обратить внимание на реальную глубину погружения фрезы, от которой будет зависеть максимальная глубина получившегося паза.

Самым лучшим вариантом для зажима фрезы является конусная цанга, а для выключателя – фиксирующая кнопка. Чем плавнее работа штангового механизма, тем долговечнее инструмент.

Немаловажным моментом работы электрофрезера является правильный выбор фрезы, которая состоит из цилиндрического хвостовика различного диаметра (6,8 или 12 мм) и части с режущей кромкой.

По конструкции разделяют фрезы на следующие виды:

  • Монолитные
  • Сборные
  • Со сменными лезвиями.

В зависимости от вида обработки, выполняемой фрезой, она также бывает нескольких разновидностей:

  • Пазовая фреза применяется для формирования пазов.
  • Профильная – для придания кромке декоративного профиля.
  • Кромочная и фальцевая фреза применяются для обработки краев изделия.
  • Галтельная – для вырезания «U»-образной выемки на изделии.
  • Конусная фреза скашивает кромку изделия под углом 45 градусов.
  • Калевочная – формирует закругленную кромку.

Работа ручным фрезером: инструкция для начинающих

Работа с ручным фрезером, видео-уроки которой помогут начинающему мастеру, может показаться сложной только в начале процесса. С приобретением первых навыков к обработке древесины своими руками можно будет приступать смелее.

  1. Работа с ручным фрезером начинается со сборки инструмента. Подходящая по диаметру цангового патрона фреза вставляется в него. При необходимости, сам патрон заменяется на другой по диаметру. Затем хвостовик затягивается в патроне с помощью специального ключа с силой прижима, достаточной для того, чтобы фреза не болталась в нем. После этого зажимается механизм шпинделя, инструмент готов к работе.
  2. Далее устанавливается необходимая глубина фрезерования. Чтобы это сделать, необходимо зафиксировать положение фрезы, надавив на нее. Точная глубина устанавливается с помощью регулятора ограничителя, имеющего несколько степеней.
  3. Скорость работы фрезера устанавливается исходя из данных таблицы из инструкции и параметров материала, а также размера самой фрезы. Работа ручным фрезером по дереву сначала должна производиться на черновом варианте, чтобы опробовать ход инструмента, глубину фрезерования и скорость работы. Правильным ходом фрезерования является движение инструмента от себя на плоской основе, и против часовой стрелки при круговой обработке изделия. Более подробно работа ручным фрезером описана в обучающем видео.

Ручной фрезер: способы работы


В зависимости от типа выполняемой обработки зависит выбор приемов работы ручным фрезером. Далее представлена работа на ручном фрезере (обучающее видео), способы и приемы.

Приемы работы ручным фрезером: формирование пазов

При формировании паза с самой кромки, инструмент следует установить так, чтобы фреза нависала над краем изделия. Далее, она опускается до необходимой глубины и фиксируется, после чего инструмент запускается в работу. После обработки кромки до конца нужно ослабить фиксатор, поднять фрезу, мотор инструмента можно заглушить. Формирование глухого паза производится точно таким же образом, только начинается не с края изделия.

Глубокий паз формируется путем настройки новой глубины фрезы при каждом подходе обрабатываемой площади, глубиной не более 5 мм, при обработке последнего слоя – не глубже 1,5 мм.

Дополнительные способы формирования пазов и уроки работы ручным фрезером (видео на русском) представлены ниже.

Обработка торцевой поверхности

Работа ручным фрезером по дереву (видео ниже) часто сопровождается обработкой торцевой поверхности, при которой нужен чистый кант. Для этого предварительно производится пологий срез, при этом электрофрезер двигается по направлению вращения ножа, а затем против его вращения. После этого торец приобретет четкие очертания.

Обработка при помощи шаблонов

Для формирования криволинейных кромок используются шаблоны с упорным кольцом, которое представляет собой пластиковую пластину, перемещающуюся вдоль шаблона для правильной траектории движения фрезы. Упорное кольцо крепится к подошве фрезера с помощью специальных крепежей. С помощью шаблонов можно копировать деревянные детали в нужном количестве.

Работа ручным фрезером: видео декоративной обработки

Для художественного фрезерования в дополнение к фрезе понадобятся лобзик, тиски, стамеска, полотно из дерева с рисунком. Оно закрепляется на хорошо устойчивой поверхности, а по рисунку проводится электрофрезер, оснащенный специальной режущей насадкой, постепенно снимая слой древесины до достижения необходимого объема орнамента.

видео уроки и инструкция с описанием всех элементов

Все любители работы с деревом, обычно близко знакомы с таким устройством, как фрезер по дереву. При помощи него, можно выполнить необычные изделия, и создать своими руками мелкие декоративные элементы. Можно заниматься резьбой по дереву, используя ручной фрезер, причем, не прилагая к этому особых усилий. Но новичкам, прежде чем приступить к работе с таким устройством, необходимо получить некоторые знания и ознакомится с основными правилами, чтобы использовать этот станок.

Знакомство с фрезером

При помощи фрезерного аппарата можно работать с такими материалами, как древесина и металл. С его помощью легко создавать небольшие элементы, например, пазы, гребни, выемки. Они могут быть как стационарными станками, так и ручными, имея небольшую комплектацию. Чтобы работать фрезером дома, очень удобно использование ручного варианта.

Представляет собой фрезер небольшой корпус, оснащенный мотором. На корпусе есть специальный держатель, а в него вставлены небольшие переходники, при помощи которых, аппарат используют с разного диаметра хвостовиками.

Также фрезер оснащен платформой, соединяющейся с корпусом штангами. На нижней ее части должна быть специальная основа скольжения, которая обуславливает плавный ход инструмента, в то время, когда он перемещается по детали. Естественно, каждый аппарат оборудован кнопкой включения, а также блокировки.

Чтобы фрезеровочный аппарат не давал сбоев при работе, необходимо периодически менять в нем смазку и содержать его в чистоте.

Как работать на станке

Работа ручным фрезером по дереву начинается, прежде всего, с того, что выставляются все основные параметры. Вначале определяют необходимую скорость вращения, а она будет зависеть от материала, с которым будет производиться творение. После этого устанавливают фрезу. Как правило, на фрезах, уже определены отметены, на которые стоит опираться. Фреза вставляется на заданную глубину, затем закрепляется вал и затягивается ключом до упора.

Но не в каждом аппарате предусмотрена кнопка блокировки, поэтому, если она отсутствует, то, чтобы делать планируемую задачу было проще, потребуется еще один ключ, им будет удерживаться вал. Здесь нужно будет опираться на модель аппарата. Например, русский фрезеровочный станок, представленный в дорогой модели, будет иметь помимо блокировочного механизма, еще и трещотку.

Фрезерование дерева инструмент способен производить на определенную глубину, все будет зависеть от вылета, который на нем установлен. Для изготовления некоторых деталей максимальная глубина не нужна, тогда осуществляется его настройка. Сделать это можно при помощи револьверного упора, поэтапно:

  • необходима ровная поверхность, на которой будет стоять аппарат, и на нем освобождаются зажимы,
  • откручивается фиксатор револьверного упора, вследствие чего, он освобождается,
  • выбирается необходимая ножка упора, в зависимости от требуемой глубины фрезерования,
  • поднимается штанга до выбранной глубины, и затем опускается фиксатор упора.

На более дорогостоящих фрезерных станках, чтобы пользоваться ими было проще, существует специальное колесо для регулирования глубины фрезеровочного процесса.

Виды фрезы

Ни один фрезерный аппарат не обойдется без своей основной составляющей – фрезы, которая является главной рабочей деталью. Различными они бывают по:

  • размеру,
  • составляющему материалу,
  • форме.

Если работа будет производиться с древесиной, имеющую мягкую плотность, то для фрезы необходимы облегченные материалы. А для древесины с большой плотностью, понадобится более жесткая фреза.

Какими же бывают фрезы? Их различают:

  1. Дисковые,
  2. Профильные,
  3. Конусообразные,
  4. Прямоугольные.

Это основные их разновидности. Но помимо этого, они бывают с подшипниками и без.

Что можно делать при помощи фрезера

Фрезерный станок работает от электричества, поэтому он способен осуществлять множество вращений за доли секунды, выполняя при этом сложную работу: создание углублений заданных размеров. С использованием такого инструмента, можно делать:

  • декорировать любые деревянные изделия,
  • изготавливать различные углубления и отверстия, например, для навесов,
  • создавать эксклюзивные вещи, путем нанесения различных узоров на поверхность изделия.

Любые углубления, создаваемые фрезером, как правило, представляют собой отдельную часть конструкции, которая является украшением предмета.

Чтобы работа с инструментом имела как можно меньше ошибок, нужно соблюдать некоторые правила:

  1. На рабочей поверхности устанавливается линейка под ту деталь, которая будет изготавливаться.
  2. Когда работа производится с деталями переменного профиля, то линейки к поверхности крепятся перпендикулярно.
  3. Когда происходит непосредственный процесс работы, нужно учитывать, что аппарат необходимо вращать в противоположном направлении от вращения фрезы. Иначе это принесет неудобства и можно получить травмы.

Обучится работать по дереву при помощи ручного фрезера, особой сложности не составит. Хорошо в этом поможет просмотр курса: « работа ручным станком фрезером по дереву видео уроки». Главное соблюдать предписанную технику безопасности и изучить основную технологию работы с инструментом. Тогда, даже новички в этом деле, смогут выполнять оригинальные и интересные работы.

Видео: резьба по дереву на фрезерном станке

Основные правила работы фрезером по дереву для начинающих мастеров

Начинающие мастера, которые только начали приобщаться к столь интересному и нелегкому делу как изготовление мебели и других изделий из дерева, часто теряются и не могут понять какой инструмент им необходим в том или ином случае. Да и разобраться с правилами их эксплуатации совершенно самостоятельно очень проблематично. Предлагаем прочитать краткую инструкцию об одном из самых незаменимых инструментов в столярном деле.

Основные виды насадок используемых при работе фрезером по дереву и их назначение

Существует только два основных вида фрез, разделение которых идет по месту их использования:

  • Кромочные.
  • Пазовые.

Каждый из этих видов имеет широкий ассортимент подвидов используемых для разных целей. Основное различие между основными видами в том, что первый имеет направляющий подшипник, который упирается в край детали и не дает соскочить лезвиям насадки дальше необходимого. Во втором виде этот элемент отсутствует, поэтому его можно использовать на любом участке изделия.

основные виды фрез для ручного фрезера
виды фрез для ручного фрезера часть 3



Существуют такие кромочные насадки:

1. Профильные.

Не используются в целях создания элементов отвечающих за целостность или крепость конструкции. Их назначение – создание сугубо декоративных элементов, украшение кромок изделия.

2. Конусные.

Наиболее часто применяются с целью сглаживания острых краев. Они срезают прямоугольный край под углом в 45 градусов.

3. Калевочные.

Также как и предыдущий вариант используются для сглаживания углов. Срезают край и превращают его в профиль в четверть окружности. Радиус насадки может колебаться от 3 мм до 1,6 см.

4. Дисковые.

Применяется, когда необходимо вырезать прямой углубленный паз с одинаковой по всей длине широтой.

5. Фальцевые.

Необходимы в случаях создания прямоугольной кромки по краю изделия.

6. Галтельные.

Несут в себе строго декоративное назначение, создают округлые углубления по краю.

виды фрез для ручного фрезера часть 2
работа фрезером по дереву
ручной фрезер с набором фрез



К пазовым причислены следующие фрезы:

1. Прямоугольные.

В большинстве видео о работе ручным фрезером показывается использование именно этих насадок. При помощи них создаются ровные прямоугольные каналы в изделии. Используется для создания соединительных пазов.

2. Галтельные.

Вырезают ровные каналы с округлым дном. По большому счету используются только в декоративных целях.

3. Треугольная (V-образная).

Во время работы фрезером по дереву с такой насадкой вырезаются ровные каналы по форме напоминающие треугольник, вершина которого направлена вглубь изделия. Лучше подходит для вырезки пазовых соединений на тонких заготовках.

4. «Ласточкин хвост»

Ими вырезаются каналы, дно которых шире чем их верхняя часть. С их помощью делаются очень крепкие пазовые соединения.

Обучающее видео о работе ручным фрезером, которое поможет избежать ошибок

После просмотра видео о работе ручным фрезером легко можно будет разобраться, как правильно настраивается инструмент, как регулировать глубину посадки и место расположения его фрезы. Помимо этого вы освоите правила техники безопасности, которые обязательно должны быть соблюдены во время работы. А сейчас рассмотрим другие важные нюансы.

Направление движения инструмента

Во время работы фрезером по дереву многие мастера не советуют использовать этот метод, так как велик риск соскока инструмента с обрабатываемой детали. Но он является самым оптимальным вариантом, который поможет избежать отщепления волокон, а также прессования края изделия, который не нуждается в обработке. Насадка вращается по часовой стрелке, значит, инструмент должен идти против часовой стрелки. Двигаясь по направлению движения лезвий велик риск возникновения вышеупомянутых проблем.

Скорость вращения насадки

Данный инструмент работает на достаточно больших оборотах. Но в зависимости от того какая древесина обрабатывается и от того какой размер насадки используется, будет выбираться скорость вращения. Чем мягче порода дерева, тем больше скорость выбирается. Чем больше размер насадки, тем меньше будет скорость. Точные показатели обычно приводятся в инструкции.

Работать с этим инструментом не так уж и сложно, а взамен вы получите широчайшие возможности. Им успешно можно заменить даже специальное профессиональное оборудование, которое используется на больших фабриках.

Ручной фрезерный станок по дереву видео

Работа ручным фрезером по дереву: видео-уроки

Статья подготовлена при информационной поддержке http://www.multicut.ru.

Фрезер – это инструмент для обработки пиломатериала, совершающий множество вращений с большой скоростью. Бывает как профессиональное оборудование, например фрезерно-гравировальные станки, так и для самостоятельной обработки, требующей наличия определенных навыков и знаний. Подробная инструкция с обучающим видео на сайте поможет качественно проводить операции по обработке дерева ручным электрофрезером.

Применение электрофрезера

Работа ручным фрезером по дереву помогает осуществлять следующие столярные операции:

  1. Обработка плоских и фасонных поверхностей, профилирование кромкой наличников, плинтусов, карнизов, штапиков.
  2. Формирование технологических и фигурных выемок (пазов, гребней, и т.п.).
  3. Изготовление сквозных и слепых отверстий.
  4. Вырезание сложных деталей из дерева, их копирование.
  5. Нанесение надписей, рисунков, узоров на поверхность (гравировка).
  6. Врезка замков и петлей на двери.
  7. Изготовление шипового соединения. Это сложный процесс, требующий специальных навыков, в итоге которого получается высокопрочная сборка деревянных изделий.

В зависимости от вида выполняемой работы ручным фрезером по дереву, видео-уроки которой можно посмотреть в конце статьи, понадобятся приспособления:

  • Фреза
  • Электролобзик
  • ДСП
  • Электрическая дрель и сверла
  • Шаблоны
  • Напильник
  • Защитная спецодежда и респиратор.

Начинающему мастеру с помощью такого инструмента под силу возвращать старую мебель к жизни, осуществлять мелкие столярные и декоративные работы с деревом по дому.

Выбор электрофрезера

Для того, чтобы фрезеровать в домашних условиях, рекомендуется выбрать универсальный инструмент, которым является электрофрезер со сменной базой – погружной и кромочной, благодаря которым он выполняет любые разновидности работ по дереву в зависимости от выбранного типа фрезы. Лучше, если он будет иметь регулировку скорости, работать с фрезой диаметром не менее 8 мм, оптимальная мощность должна составлять 800-1300 Вт. При выборе инструмента следует обратить внимание на реальную глубину погружения фрезы, от которой будет зависеть максимальная глубина получившегося паза.

Самым лучшим вариантом для зажима фрезы является конусная цанга, а для выключателя – фиксирующая кнопка. Чем плавнее работа штангового механизма, тем долговечнее инструмент.

Немаловажным моментом работы электрофрезера является правильный выбор фрезы, которая состоит из цилиндрического хвостовика различного диаметра (6,8 или 12 мм) и части с режущей кромкой.

По конструкции разделяют фрезы на следующие виды:

  • Монолитные
  • Сборные
  • Со сменными лезвиями.

В зависимости от вида обработки, выполняемой фрезой, она также бывает нескольких разновидностей:

  • Пазовая фреза применяется для формирования пазов.
  • Профильная – для придания кромке декоративного профиля.
  • Кромочная и фальцевая фреза применяются для обработки краев изделия.
  • Галтельная – для вырезания «U»-образной выемки на изделии.
  • Конусная фреза скашивает кромку изделия под углом 45 градусов.
  • Калевочная – формирует закругленную кромку.

Работа ручным фрезером: инструкция для начинающих

Работа с ручным фрезером, видео-уроки которой помогут начинающему мастеру, может показаться сложной только в начале процесса. С приобретением первых навыков к обработке древесины своими руками можно будет приступать смелее.

  1. Работа с ручным фрезером начинается со сборки инструмента. Подходящая по диаметру цангового патрона фреза вставляется в него. При необходимости, сам патрон заменяется на другой по диаметру. Затем хвостовик затягивается в патроне с помощью специального ключа с силой прижима, достаточной для того, чтобы фреза не болталась в нем. После этого зажимается механизм шпинделя, инструмент готов к работе.
  2. Далее устанавливается необходимая глубина фрезерования. Чтобы это сделать, необходимо зафиксировать положение фрезы, надавив на нее. Точная глубина устанавливается с помощью регулятора ограничителя, имеющего несколько степеней.
  3. Скорость работы фрезера устанавливается исходя из данных таблицы из инструкции и параметров материала, а также размера самой фрезы. Работа ручным фрезером по дереву сначала должна производиться на черновом варианте, чтобы опробовать ход инструмента, глубину фрезерования и скорость работы. Правильным ходом фрезерования является движение инструмента от себя на плоской основе, и против часовой стрелки при круговой обработке изделия. Более подробно работа ручным фрезером описана в обучающем видео.

Ручной фрезер: способы работы

В зависимости от типа выполняемой обработки зависит выбор приемов работы ручным фрезером. Далее представлена работа на ручном фрезере (обучающее видео), способы и приемы.

Приемы работы ручным фрезером: формирование пазов

При формировании паза с самой кромки, инструмент следует установить так, чтобы фреза нависала над краем изделия. Далее, она опускается до необходимой глубины и фиксируется, после чего инструмент запускается в работу. После обработки кромки до конца нужно ослабить фиксатор, поднять фрезу, мотор инструмента можно заглушить. Формирование глухого паза производится точно таким же образом, только начинается не с края изделия.

Глубокий паз формируется путем настройки новой глубины фрезы при каждом подходе обрабатываемой площади, глубиной не более 5 мм, при обработке последнего слоя – не глубже 1,5 мм.

Дополнительные способы формирования пазов и уроки работы ручным фрезером (видео на русском) представлены ниже.

Обработка торцевой поверхности

Работа ручным фрезером по дереву (видео ниже) часто сопровождается обработкой торцевой поверхности, при которой нужен чистый кант. Для этого предварительно производится пологий срез, при этом электрофрезер двигается по направлению вращения ножа, а затем против его вращения. После этого торец приобретет четкие очертания.

Обработка при помощи шаблонов

Для формирования криволинейных кромок используются шаблоны с упорным кольцом, которое представляет собой пластиковую пластину, перемещающуюся вдоль шаблона для правильной траектории движения фрезы. Упорное кольцо крепится к подошве фрезера с помощью специальных крепежей. С помощью шаблонов можно копировать деревянные детали в нужном количестве.

Работа ручным фрезером: видео декоративной обработки

Для художественного фрезерования в дополнение к фрезе понадобятся лобзик, тиски, стамеска, полотно из дерева с рисунком. Оно закрепляется на хорошо устойчивой поверхности, а по рисунку проводится электрофрезер, оснащенный специальной режущей насадкой, постепенно снимая слой древесины до достижения необходимого объема орнамента.

Работа фрезером по дереву

Все любители работы с деревом, обычно близко знакомы с таким устройством, как фрезер по дереву. При помощи него, можно выполнить необычные изделия, и создать своими руками мелкие декоративные элементы. Можно заниматься резьбой по дереву, используя ручной фрезер, причем, не прилагая к этому особых усилий. Но новичкам, прежде чем приступить к работе с таким устройством, необходимо получить некоторые знания и ознакомится с основными правилами, чтобы использовать этот станок.

Знакомство с фрезером

При помощи фрезерного аппарата можно работать с такими материалами, как древесина и металл. С его помощью легко создавать небольшие элементы, например, пазы, гребни, выемки. Они могут быть как стационарными станками, так и ручными, имея небольшую комплектацию. Чтобы работать фрезером дома, очень удобно использование ручного варианта.

Представляет собой фрезер небольшой корпус, оснащенный мотором. На корпусе есть специальный держатель, а в него вставлены небольшие переходники, при помощи которых, аппарат используют с разного диаметра хвостовиками.

Также фрезер оснащен платформой, соединяющейся с корпусом штангами. На нижней ее части должна быть специальная основа скольжения, которая обуславливает плавный ход инструмента, в то время, когда он перемещается по детали. Естественно, каждый аппарат оборудован кнопкой включения, а также блокировки.

Чтобы фрезеровочный аппарат не давал сбоев при работе, необходимо периодически менять в нем смазку и содержать его в чистоте.

Как работать на станке

Работа ручным фрезером по дереву начинается, прежде всего, с того, что выставляются все основные параметры. Вначале определяют необходимую скорость вращения, а она будет зависеть от материала, с которым будет производиться творение. После этого устанавливают фрезу. Как правило, на фрезах, уже определены отметены, на которые стоит опираться. Фреза вставляется на заданную глубину, затем закрепляется вал и затягивается ключом до упора.

Но не в каждом аппарате предусмотрена кнопка блокировки, поэтому, если она отсутствует, то, чтобы делать планируемую задачу было проще, потребуется еще один ключ, им будет удерживаться вал. Здесь нужно будет опираться на модель аппарата. Например, русский фрезеровочный станок, представленный в дорогой модели, будет иметь помимо блокировочного механизма, еще и трещотку.

Фрезерование дерева инструмент способен производить на определенную глубину, все будет зависеть от вылета, который на нем установлен. Для изготовления некоторых деталей максимальная глубина не нужна, тогда осуществляется его настройка. Сделать это можно при помощи револьверного упора, поэтапно:

  • необходима ровная поверхность, на которой будет стоять аппарат, и на нем освобождаются зажимы,
  • откручивается фиксатор револьверного упора, вследствие чего, он освобождается,
  • выбирается необходимая ножка упора, в зависимости от требуемой глубины фрезерования,
  • поднимается штанга до выбранной глубины, и затем опускается фиксатор упора.

На более дорогостоящих фрезерных станках, чтобы пользоваться ими было проще, существует специальное колесо для регулирования глубины фрезеровочного процесса.

Виды фрезы

Ни один фрезерный аппарат не обойдется без своей основной составляющей – фрезы, которая является главной рабочей деталью. Различными они бывают по:

  • размеру,
  • составляющему материалу,
  • форме.

Если работа будет производиться с древесиной, имеющую мягкую плотность, то для фрезы необходимы облегченные материалы. А для древесины с большой плотностью, понадобится более жесткая фреза.

Какими же бывают фрезы? Их различают:

  1. Дисковые,
  2. Профильные,
  3. Конусообразные,
  4. Прямоугольные.

Это основные их разновидности. Но помимо этого, они бывают с подшипниками и без.

Что можно делать при помощи фрезера

Фрезерный станок работает от электричества, поэтому он способен осуществлять множество вращений за доли секунды, выполняя при этом сложную работу: создание углублений заданных размеров. С использованием такого инструмента, можно делать:

  • декорировать любые деревянные изделия,
  • изготавливать различные углубления и отверстия, например, для навесов,
  • создавать эксклюзивные вещи, путем нанесения различных узоров на поверхность изделия.

Любые углубления, создаваемые фрезером, как правило, представляют собой отдельную часть конструкции, которая является украшением предмета.

Чтобы работа с инструментом имела как можно меньше ошибок, нужно соблюдать некоторые правила:

  1. На рабочей поверхности устанавливается линейка под ту деталь, которая будет изготавливаться.
  2. Когда работа производится с деталями переменного профиля, то линейки к поверхности крепятся перпендикулярно.
  3. Когда происходит непосредственный процесс работы, нужно учитывать, что аппарат необходимо вращать в противоположном направлении от вращения фрезы. Иначе это принесет неудобства и можно получить травмы.

Обучится работать по дереву при помощи ручного фрезера, особой сложности не составит. Хорошо в этом поможет просмотр курса: « работа ручным станком фрезером по дереву видео уроки». Главное соблюдать предписанную технику безопасности и изучить основную технологию работы с инструментом. Тогда, даже новички в этом деле, смогут выполнять оригинальные и интересные работы.

Видео: резьба по дереву на фрезерном станке


Для того, чтобы фрезеровать в домашних условиях, рекомендуется выбрать универсальный инструмент, которым является электрофрезер со сменной базой – погружной и кромочной, благодаря которым он выполняет любые разновидности работ по дереву в зависимости от выбранного типа фрезы. Лучше, если он будет иметь регулировку скорости, работать с фрезой диаметром не менее 8 мм, оптимальная мощность должна составлять 800-1300 Вт. При выборе инструмента следует обратить внимание на реальную глубину погружения фрезы, от которой будет зависеть максимальная глубина получившегося паза.

Самым лучшим вариантом для зажима фрезы является конусная цанга, а для выключателя – фиксирующая кнопка. Чем плавнее работа штангового механизма, тем долговечнее инструмент.

Немаловажным моментом работы электрофрезера является правильный выбор фрезы, которая состоит из цилиндрического хвостовика различного диаметра (6,8 или 12 мм) и части с режущей кромкой.

По конструкции разделяют фрезы на следующие виды:

  • Монолитные
  • Сборные
  • Со сменными лезвиями.

В зависимости от вида обработки, выполняемой фрезой, она также бывает нескольких разновидностей:

  • Пазовая фреза применяется для формирования пазов.
  • Профильная – для придания кромке декоративного профиля.
  • Кромочная и фальцевая фреза применяются для обработки краев изделия.
  • Галтельная – для вырезания «U»-образной выемки на изделии.
  • Конусная фреза скашивает кромку изделия под углом 45 градусов.
  • Калевочная – формирует закругленную кромку.

Работа ручным фрезером: инструкция для начинающих

Работа с ручным фрезером, видео-уроки которой помогут начинающему мастеру, может показаться сложной только в начале процесса. С приобретением первых навыков к обработке древесины своими руками можно будет приступать смелее.

  1. Работа с ручным фрезером начинается со сборки инструмента. Подходящая по диаметру цангового патрона фреза вставляется в него. При необходимости, сам патрон заменяется на другой по диаметру. Затем хвостовик затягивается в патроне с помощью специального ключа с силой прижима, достаточной для того, чтобы фреза не болталась в нем. После этого зажимается механизм шпинделя, инструмент готов к работе.
  2. Далее устанавливается необходимая глубина фрезерования. Чтобы это сделать, необходимо зафиксировать положение фрезы, надавив на нее. Точная глубина устанавливается с помощью регулятора ограничителя, имеющего несколько степеней.
  3. Скорость работы фрезера устанавливается исходя из данных таблицы из инструкции и параметров материала, а также размера самой фрезы. Работа ручным фрезером по дереву сначала должна производиться на черновом варианте, чтобы опробовать ход инструмента, глубину фрезерования и скорость работы. Правильным ходом фрезерования является движение инструмента от себя на плоской основе, и против часовой стрелки при круговой обработке изделия. Более подробно работа ручным фрезером описана в обучающем видео.

Ручной фрезер: способы работы


В зависимости от типа выполняемой обработки зависит выбор приемов работы ручным фрезером. Далее представлена работа на ручном фрезере (обучающее видео), способы и приемы.

Приемы работы ручным фрезером: формирование пазов

При формировании паза с самой кромки, инструмент следует установить так, чтобы фреза нависала над краем изделия. Далее, она опускается до необходимой глубины и фиксируется, после чего инструмент запускается в работу. После обработки кромки до конца нужно ослабить фиксатор, поднять фрезу, мотор инструмента можно заглушить. Формирование глухого паза производится точно таким же образом, только начинается не с края изделия.

Глубокий паз формируется путем настройки новой глубины фрезы при каждом подходе обрабатываемой площади, глубиной не более 5 мм, при обработке последнего слоя – не глубже 1,5 мм.

Дополнительные способы формирования пазов и уроки работы ручным фрезером (видео на русском) представлены ниже.

Обработка торцевой поверхности

Работа ручным фрезером по дереву (видео ниже) часто сопровождается обработкой торцевой поверхности, при которой нужен чистый кант. Для этого предварительно производится пологий срез, при этом электрофрезер двигается по направлению вращения ножа, а затем против его вращения. После этого торец приобретет четкие очертания.

Обработка при помощи шаблонов

Для формирования криволинейных кромок используются шаблоны с упорным кольцом, которое представляет собой пластиковую пластину, перемещающуюся вдоль шаблона для правильной траектории движения фрезы. Упорное кольцо крепится к подошве фрезера с помощью специальных крепежей. С помощью шаблонов можно копировать деревянные детали в нужном количестве.

Работа ручным фрезером: видео декоративной обработки

Для художественного фрезерования в дополнение к фрезе понадобятся лобзик, тиски, стамеска, полотно из дерева с рисунком. Оно закрепляется на хорошо устойчивой поверхности, а по рисунку проводится электрофрезер, оснащенный специальной режущей насадкой, постепенно снимая слой древесины до достижения необходимого объема орнамента.

Приспособления для ручного фрезера – как «обучить» свой станок?

Приспособления для ручного фрезера и сам станок превращают обработку дерева в домашних условиях во вполне профессиональный процесс. Чтобы достичь максимальной эффективности, нужно кое-что знать про этот инструмент! Разберемся вместе.

Ручной электрический фрезер – когда нужен такой инструмент?

Имея в своем распоряжении электрический ручной фрезер, своими руками вы можете без труда наносить пазы на деревянные детали, создавать отверстия различного рода, обрабатывать кромки и раскраивать щиты из дерева. С этим инструментом легко устанавливать фурнитуру на мебель и даже заниматься художественной обработкой материала.

На производстве, как правило, всеми этими задачами занимается громоздкий станок, который для бытового применения явно не подходит, поэтому долгое время перечисленные операции были лишь мечтой домашнего мастера, хотя что-то и удавалось осуществить вручную, используя другие инструменты (пробойники отверстий, стамески и др.) Особенность ручного варианта в том, что такое приспособление имеет малые габариты и сравнительно небольшой вес, а значит, вам не потребуется просторный цех для осуществления ваших планов.

К тому же, часто спектр работ охватывает не только обработку деревянных деталей, некоторым механизмам под силу пластмасса и даже металл. Конечно, ручной фрезер по металлу обойдется вам дороже, потому что все приспособления для него должны изготавливаться из прочных сплавов, а мотор – обладать повышенной мощностью. После появления самого инструмента ему сразу же стали расширять функционал посредством дополнительных приспособлений и насадок. Сейчас некоторые ручные фрезерные станки умеют больше, чем промышленные образцы.

Приспособления для ручного фрезера – для чего они пригодятся?

Среди дополнительных устройств для работы фрезера различают как коммерческие, так и самодельные варианты. Иногда ваши задумки столь замысловаты, что производители не предусмотрели подходящую вспомогательную конструкцию, тогда вам придется изловчиться и изготовить ее самостоятельно. Среди популярных приспособлений выделяют параллельный упор, который держит фрезу строго на определенном расстоянии от поверхности, и направляющую шину, которая может выполнять такую же работу, но еще и под углом. Также иногда вам могут понадобиться копировальные кольца, с помощью которых вы без ошибок проведете фрезу по нужной криволинейной траектории, для этого же служат и шаблоны.

Специальное приспособление существует и для создания эллиптических и, как частный случай, округлых пазов. Называют их циркулями, причем они еще и сами делятся на различные виды. Не трудно догадаться, что данный механизм поможет вырезать правильную окружность. Те, кто хоть раз делал паз на торце двери для замка, знают, что процесс этот не быстрый. Это действительно так, когда используется долото и электрическая дрель, но фреза способна сделать это за несколько минут, если есть специальное приспособление, которое быстро крепится к подошве станка. Для таких узких поверхностей, чаще всего, делают маленькую вспомогательную деталь вручную.

Самостоятельно придется изготовить также приспособление для создания канавок и пазов в телах вращения, например, балясинах или столбах, тогда вам не понадобится токарный станок, который обычно выполняет такую задачу.

Выбор ручного фрезера – как не заблудиться в характеристиках?

При покупке инструмента для собственного пользования следует иметь в виду некоторые особенности выбора. В первую очередь, рассмотрим технические характеристики. Мощность считается самым важным показателем, и чем он больше, тем лучше. Но с ним же в паре следует смотреть и оборотистость фрезы, если эти параметры не коррелируют, то инструмент не оправдает ваши ожидания. Большая мощность с малыми оборотами не имеет смысла и наоборот. Важно обратить внимание и на точность работы устройства, погрешности около 0,5 мм вполне достаточно для хорошего качества работы в бытовых условиях.

Ответить на вопрос, как выбрать ручной фрезер хорошего качества по низкой стоимости, довольно сложно. Ни в одной категории товаров это осуществить невозможно, лучше поискать вариант «золотой середины», тогда и цена не сильно «покусает», и материал фрез и приспособлений будет добротный. Обязательными функциями для качественной и удобной работы являются плавный пуск и регулятор оборотов. Не помешает оценить механизм крепления фрезы и стопорное устройство, тут важна надежность, в первую очередь, для вашей же безопасности. И совсем идеальным будет выбор ручного фрезера с упорной планкой, регулятором лифта и патрубком для пылесоса.

Остается только поговорить о том, какие же разновидности фрезеров бывают, чтобы не переплатить за лишние возможности, не получив даже искомых. Если вы уже присматривались к витринам с этим инструментом, то обнаружили три основных типа – верхний, для кромок и ламельный. Первый вариант не самый миниатюрный, но проще осваивается новичками, так как вспомогательные приспособления помогают контролировать положение фрезы относительно детали, снимая часть нагрузки с мастера. Верхний фрезер может быть погружным или неподвижным. Кромочный станок говорит сам за себя, им преимущественно обрабатывают края или срезают фаски. Ламельный инструмент подойдет для создания всякого рода пазов.

Резьба по дереву ручным фрезером – инструкция для начинающих

Работа ручным фрезером по дереву сначала кажется сложной, потому что трудно представляется процесс управления всей этой конструкцией, однако несколько наших рекомендаций позволят смелее приступить к работе.

Резьба по дереву ручным фрезером — пошаговая схема

Шаг 1: Собираем инструмент

Обследуйте место крепления фрезы в вашем станке, чаще всего, для этого служит цанговый патрон, поэтому и обсудим этот вариант. Сначала выбираем необходимую фрезу, она должна соответствовать патрону по диаметру. Если требуется глубокая обработка, подойдет вариант с удлиненным хвостовиком. Также имеется возможность заменить сам патрон (в ручных инструментах часто предлагаются варианты диаметром 6 мм и 8 мм), если это необходимо.

Хвостовик вставляется в отверстие патрона и затягивается специальным ключом. Здесь не требуется много силы, можно случайно пережать, что не является нормой для эксплуатации инструмента. Однако не бойтесь дотянуть до хорошего упора, чтобы фреза не болталась. Затем зажмите фиксатор шпинделя, и механизм готов к работе. Запустите инструмент, чтобы почувствовать старт и привыкнуть к звуку, ведь иногда именно неожиданность является причиной брака деталей у начинающих.

Шаг 2: Регулировка глубины

Резьба по дереву ручным фрезером должна начинаться с установки ограничителя глубины фрезерования. Для этого прикладываем станок к детали с краю, чтобы фреза пока что не соприкасалась с материалом. Надавите на нее, чтобы она достигла той глубины, на которую вы планируете обработку, и зафиксируйте это положение. Более точную величину устанавливают с помощью поэтапного ограничителя, шаг его указан в руководстве к инструменту, поверните регулятор на нужное количество степеней.

Шаг 3: Фрезеровка

Определите требуемую скорость по таблице в инструкции, исходя из обрабатываемого материала и размера фрезы. Желательно начать работу на черновом варианте, чтобы опробовать стиль работы именно вашего механизма, если вы включаете его впервые. Если вам его тактика знакома, то черновой вариант поможет вам выставить нужные параметры уже непосредственно в режиме работы, именно сейчас необходимо довести до точного значения глубину фрезерования.

Также, если вы еще не пробовали работать на своем инструменте, сравните результаты после хода фрезера от себя и на себя, по часовой стрелке и против. Правильным при обработке детали вокруг считается направление против часовой стрелки, а на плоской стороне – от себя. Далее можно переходить к фрезеровке основной заготовки.

Работа ручным фрезером по дереву: особенности и видео уроки

Те, кто любит столярное дело, т. е. работу по дереву, должны обязательно знать, как обращаться с ручным фрезером. С помощью такого устройства можно создать настоящие шедевры, совершенно не прилагая для этого усилий. Однако для этого понадобятся навыки в работе и знания того, из чего состоит этот инструмент, как его собирать и разбирать. При помощи ручного фрезера по дереву можно создать красивую дверь, декоративную мебель или другие оригинальные предметы. Можно даже открыть свой бизнес, изготавливая разнообразные изделия из дерева.

Виды фрезерных работ

Фрезер представляет собой уникальное устройство, совершающее большое количество вращений в секунду, при этом создавая отверстия необходимого диаметра и формы. Выполняемая работа подразделяется на несколько категорий. Отверстия, которые создаются фрезером, практически всегда являются частью разъемной или неразъемной конструкции, украшающих изделие.

Следует более подробно рассмотреть работы, осуществляемые при помощи фрезера.

  • Профилирования таких изделий, как карнизы, наличники, плинтуса, штапики и др., осуществляется кромкой. Такие работы подходят для изготовителей мебели. Это замечательное решение для декора изделий из дерева.
  • Украшение краев сложных изделий при помощи фрезера помогает создать эксклюзивный товар. Профессионал способен даже сотворить шедевр. Новичкам в этом случае поможет видео. Такой процесс обязательно выполняется при помощи шаблонов. Они способствуют созданию идентичных узоров на больших площадях.
  • С помощью фрезера по дереву решаются простые бытовые проблемы. К примеру, необходимо сделать углубления для замков или под навесы. Для этого используется специальный фрезер, однако для домашних работ можно воспользоваться и ручным инструментом.

Как выбрать фрезы

Все работы по дереву производятся специальными фрезами. Их выбирают, ориентируясь на вид работ, которые необходимо будет осуществить, и типа древесины, которая фрезеруется. В интернете можно найти большое количество видео, которое подробно объясняет и наглядно показывает, как выглядит фреза и как ее правильно выбрать.

Фреза является составляющей фрезера и представляет собой хвостовик и рабочий элемент с режущей кромкой. Их различают по:

  • форме режущей кромки;
  • виду материала, из которого они изготовлены;
  • величине;
  • конструкции.

Таким образом, для работы по дереву мягких пород необходимы легкие материалы для фрезы. А для изготовления предмета из твердой древесины предпочтение отдается «твердым» фрезам.

Фрезы бывают:

  • конусообразные;
  • V -образные;
  • дисковые;
  • фрез «ласточкино гнездо»;
  • профильные;
  • прямоугольные пазовые;
  • калевочные;
  • фальцевые;
  • галтельные.

Кроме этого, фрезы делятся на те, которые направляют движение, имеют подшипники и на те, у которых их нет. При помощи ручного фрезера без подшипников во фрезах осуществляются работы в любом месте заготовки.

Установка фрезы

Как только необходимый шаблон будет найден, дальнейшие работы по дереву следует проводить ручным фрезером. Для этого подбирают и устанавливают правильную фрезу. Выполняется это в такой последовательности:

  • выбирается необходимая фреза;
  • ее хвостовик вставляют в патрон таким образом, чтобы глубина погружения была не больше 2 см;
  • при помощи ключа затягивают гайку патрона, перед этим повернув его до щелчка;
  • чтобы отрегулировать фрезер на необходимую глубину, используют подвижный ограничитель установки глубины;
  • затем ручку точной настройки устанавливают в среднее положение между «минусом» и «плюсом».

Как правильно выполнять работу ручным фрезером

Большое количество электрических приборов для строительства и ремонта свою работу осуществляют при помощи вращения вала. Ручной фрезер совершает в секунду большое количество оборотов. Принято считать, что работа по дереву будет выполняться фрезером чище, если оборотов будет как можно больше. На самом деле это ошибочное мнение. Предмет может обуглиться и сломаться при неправильной установке регулятора частоты оборотов и при выполнении работ фрезой большого диаметра.

Именно поэтому под каждый вид работы и материал необходимо подбирать и устанавливать определенное количество оборотов в секунду. Работы будут выполняться гораздо чище, если правильно подобрано соотношение скорости движения фрезы относительно древесины, которую режут.

Работу ручным фрезером осуществляют, установив его на специальный стол или просто держа в руках. Мелкие заготовки обычно фрезеруют на стационарном столе. Это способствует выполнению работ без каких-либо дефектов. На такой стол фрезер устанавливают шпинделем вверх.

Чтобы фрезерование на столе было исполнено без ошибок, необходимо:

  • на поверхности стола установить линейки, под ту форму, которую необходимо будет вырезать;
  • узкие линейки с овальным торцом необходимы для работы с деталями переменного профиля и к поверхности стола их крепят перпендикулярно заготовке.

Следует помнить, что работая ручным фрезером, его следует двигать обязательно в обратном направлении относительно движения фрезы. В противном случае инструмент часто вырывается из рук и наносит травмы.

Соблюдение техники безопасности

Ручной фрезер по дереву обязательно требует соблюдения техники безопасности, чтобы не причинить вред здоровью:

  • если работы с фрезером не проводятся, шнур следует выдернуть из розетки;
  • работая с инструментом, необходимо быть внимательными и сконцентрированными, крепко держать его в руках и иметь устойчивое положение;
  • обрабатываемая деталь должна быть прочно закреплена;
  • инструмент следует держать очень крепко, потому что при его соприкосновении с изделием может возникнуть ответный удар, способный вырвать аппарат из рук;
  • перед началом работ нужно облачиться в такую одежду, которая будет не очень свободной, потому что излишки ткани способны намотаться на ручной фрезер;
  • работая фрезером, следует избегать вдыхания мелкой древесной пыли, которая очень вредна для легких, поэтому необходимо пользоваться респиратором.

Заключение

Довольно нелегко обучиться изготовлению изделий из дерева с помощью ручного фрезера. Лучше всего изучить видео уроки с необходимыми инструкциями. Не стоит забывать, что это довольно опасный инструмент, способный нанести серьезную травму. Именно поэтому важно соблюдать технику безопасности, быть внимательным и осторожным.

Уроки работы фрезером по дереву: нарезка шипов, выборка паза

Ручной фрезер — это универсальный механический инструмент в домашней мастерской. Чтобы правильно им пользоваться, необходимо получить основные уроки работы фрезером по дереву. На рынке много фрезеров китайского производства, все они одинаковой конструкции и отличаются только мощностью двигателя. Специалисты рекомендуют приобретать более мощный инструмент, так как перечень выполняемых работ значительно расширится. Мастер сможет вырезать узор, делать выборку под четверть, нарезать шипы и выполнить другие операции, связанные с изготовлением мебели.

Творчество без границ

Фрезерное оборудование незаменимо при обработке древесины. С его помощью можно превратить деревянную заготовку в изящное декоративное изделие. Это оборудование чаще всего используют профессионалы, но и любители с опытом тоже смогут его освоить. Использование механизмов — задача не из лёгких, поэтому прежде чем приступить к работе с их применением, необходимо обеспечить себе комфорт и безопасность. Очень важна организация рабочего места. Домашний мастер должен помнить о том, что во время работы есть вероятность повреждения не только фрезы или механического устройства, но и здоровья.

Деревообработка — это не только работа за станком, но и подготовка рабочего места, планирование последовательности выполняемых работ. Прежде чем начать фрезерование, нужно подобрать подходящий тип фрезы для конкретной задачи, с учётом её формы и размера. Следует подобрать скорость работы машины и глубину резки и не забывать о том, что обрабатываемый материал необходимо надёжно прикрепить к столу.

В зависимости от конкретного типа фрезерного устройства правила их использования во многих аспектах разные. На сегодняшний день широко используются вертикально-фрезерные машины, в которых шпинделя расположены над рабочим столом. Они отлично зарекомендовали себя при такой операции, как фрезерование по дереву при обработке краёв полок и круглых столешниц, изготовлении паза, выполнении соединения деревянных деталей. При обработке круглых конструкций незаменимым дополнением является специальный циркуль с опорной пластиной, который обеспечивает точность обработки.

Работая с фрезером, необходимо научиться вести его спокойно, плавными движениями. Ключевым моментом является правильное и безопасное перемещение обрабатываемого материала. Нельзя это делать слишком медленно, поскольку на древесине могут появиться пятна от ожогов, что может привести к повреждению материала.

Сколы появляются при выполнении фрезерных работ по дереву против направления волокон древесины. За один проход надо выполнять фрезерование на глубину до 8 мм, некоторые модели дают возможность настройки с точностью до 0,1 мм. Глубокие пазы и четверти нужно фрезеровать в несколько проходов.

Обработка деревянных деталей

Первое чему нужно научиться — правильно выставлять глубину фрезерования. Для этого необходимо установить нулевую точку. Жёстко установить ее невозможно, потому что при каждой смене фрезы она меняется. Нулевая точка — такое положение инструмента, когда конец фрезы касается материала и фиксируется специальным устройством, которое называется фиксатор.

Необходимо обратить внимание на то, что каждый фрезер имеет различное положение при фиксировании. Для контроля глубины погружения режущего инструмента в тело материала используется упорный штифт с нанесённой шкалой грубой настройки.

При фрезеровании торцевой фрезой сила противодействия от силы резания уводит фрезер в сторону. Чтобы этого не случилось, нужно использовать параллельный упор. Процесс фрезерования выглядит следующим образом. Установить фрезу по разметочной линии, зафиксировать положение упора специальным винтом. Выставить глубину фрезерования и включить машину. Если параллельный упор установлен с левой стороны, тянуть фрезер нужно на себя, когда с правой стороны — от себя.

Для того чтобы выбрать четверть на брусе, нужно установить режущую кромку фрезы по самому краю, зафиксировать, установить глубину четверти, включить фрезер и тянуть его на себя (если упор на левой грани бруса). Фрезерование поверхности узких брусков имеет свою особенность. Проблема заключается в том, что на узкой стороне заготовки фрезер удержать очень трудно. Если он качнётся во время работы, паз получится неточный.

Чтобы избежать этой проблемы, брусок нужно зажать струбциной, параллельно положить точно такой по размеру брусок. Тогда фрезерная машина приобретет две точки опоры и шататься не будет.

Работа ручным фрезером способна заменить работу строгального станка. Для этого понадобятся несколько приспособлений к фрезерному механизму. Выглядит он следующим образом: на две одинакового размера рейки закрепить фрезерный механизм и использовать его как строгальный станок, где вместо вала установлена фреза большого диаметра.

Полезные самоделки своими руками

Для того чтобы сделать что-нибудь полезное, например, шкатулку необязательно иметь целый арсенал сложного оборудования и дорогостоящего инструмента. Можно обойтись минимумом инструментов и механизмов. Для выполнения столярных работ понадобятся:

  • фрезер;
  • электрический лобзик;
  • шлифовальная машинка;
  • несколько струбцин;
  • набор фрез.

В качестве материала использовать можно абсолютно всё — например, обрезки паркетной доски, куски фанеры и отходы плиты ДСП, но обязательно с прямым углом. Для упрощения работы нужно сделать простенький фрезерный стол. Для обработки заготовок понадобится прямая пазовая фреза большого диаметра. Процесс выглядит примерно так. На самодельном столе построгать торцы обрезков паркетной доски. Разметить боковины шкатулки и при помощи лобзика убрать всё лишнее.

Полученные заготовки необходимо обработать рейсмусом, чтобы выдержать размер всех боковин. При отсутствии рейсмуса можно воспользоваться фрезерным столом. Для этого установить упор по размеру заготовки и двигать деталь между упором и вращающейся фрезой по направлению к себе. Следующую операцию по калиброванию боковин по длине выполнить лобзиком.

Соединить боковины между собой можно на ус. Для этого нужно фрезеровать торцы боковин конической фрезой с углом в 90 градусов. Сделать это можно с помощью фрезера. Таким образом, торцы боковин имеют одинаковые скосы в 45 градусов. Далее нужно сделать пазы в боковинах для донышка. Для этого применяется торцевая фреза диаметром 6 миллиметров, равная толщине фанеры. Соединяются детали при помощи клея. Изделие выглядит аккуратно и красиво как снаружи, так и внутри. Что ещё можно сделать ручным фрезером по дереву? Всё что угодно: например, полку для вещей, ящики для хранения овощей или инструментов, кухонную мебель.

Ящик для инструментов

Для того чтобы изготовить ящик для инструментов, необходимо укрепить столярное соединение боковин, вставив дополнительные шипы. Операция называется нарезка шипов ручным фрезером. Выполнить её вручную очень сложно, поэтому нужно изготовить несложное приспособление — фрезерный стол. Принцип его изготовления простой:

  1. Собрать простой деревянный стол, состоящий из столешницы и ножек.
  2. Снизу к столешнице прикрепить ручную фрезерную машинку, проделав в столешнице отверстие для выхода фрезы.
  3. Изготовить из толстослойной фанеры по размерам столешницы каретку с упорной планкой. В каретке прорезан паз для выхода фрезы.

Устройство для нарезки шипов в доске работает следующим образом. Разметить место фрезерования и, прижав доску к упорной планке, выполнять движение кареткой, направляя её на режущий инструмент. Полученное шиповое соединение деталей будет прочным и надёжным.

Как изготовить филёнку

Одна из наиболее часто выполняемых столярных операций — это изготовление филёнки. Оно выполняется специальной фрезой. Для качественного выполнения работы необходимо к столешнице фрезерного устройства изготовить простое приспособление. Для этого понадобится толстослойная фанера размером 500 х 300 х10 миллиметров. Для выхода фрезы вырезается отверстие диаметром 100 миллиметров. К столу струбцинами крепится параллельный упор. Фреза выставляется с учётом расстояния от поверхности стола до острой кромки режущего инструмента в один миллиметр. Обрабатываются последовательно все стороны заготовки. Толщина филёнки регулируется подъёмом фрезы.

Используя ручной фрезер, очень просто создать мебельный фасад на дверках. Для этого потребуются фигурная торцевая фреза, копировальная втулка и шаблон из фанеры. Технологический процесс очень простой:

  • прикрепить шаблон к заготовке, применяя тонкие гвоздики;
  • установить и зафиксировать глубину погружения фрезы в древесину;
  • установить копировальную втулку на фрезерный механизм;
  • фрезерную машинку, прижимая к шаблону, вести по его контуру.

В результате получается аккуратный рисунок мебельного фасада.

Дёшево и сердито

Резьба по дереву — это всегда красиво, богато и дорого. Этим занимаются талантливые люди, художники или скульпторы. Но есть такие способы резьбы, которыми может заниматься любой человек. Например, вырезать узоры ручным фрезером по дереву очень легко. Работа выполняется торцевой фрезой малого диаметра по контуру рисунка. Для этого нужно подобрать доску твёрдой породы, прибить трафарет, вырезанный из картона, и фрезеровать по шаблону.

Для работы подойдёт фрезерная машинка любой мощности. Желательно, чтобы она была лёгкая и удобная, тогда проще будет копировать рисунок. Поэтому не нужно заморачиваться, какой выбрать фрезер для начинающих, главное — подобрать фрезы диаметром от 2 миллиметров. При работе нужно проявить усердие, чтобы ровно пройти тонкой фрезой по контуру рисунка и не сломать её. Следующий шаг — углубление фона, для этого применяется фреза-флажок большого диаметра.

Опасные факторы

Фрезерные станки требуют соблюдения полной безопасности и высокой квалификации работника. При применении электрических машин могут произойти несчастные случаи, вызванные выбросом материала при фрезеровании. Поэтому исполнитель работ должен иметь специальную рабочую одежду.

Если в процессе фрезерования выделяется сильная пыль, нужно иметь защитные очки. Максимальную безопасность в этой ситуации предоставляют специальные струбцины и тиски, эффективно удерживающие заготовку, предотвращая её выброс. Нельзя руками удерживать заготовку в зоне вращения фрезы или непосредственно касаться вращающегося инструмента. Необходимо применять специальные прижимные приспособления для продвижения детали во время фрезерования.

Приспособления для ручного фрезера и использование станка + видео

Приспособления для ручного фрезера и сам станок превращают обработку дерева в домашних условиях во вполне профессиональный процесс. Чтобы достичь максимальной эффективности, нужно кое-что знать про этот инструмент! Разберемся вместе.

Ручной электрический фрезер – когда нужен такой инструмент?

Имея в своем распоряжении электрический ручной фрезер, своими руками вы можете без труда наносить пазы на деревянные детали, создавать отверстия различного рода, обрабатывать кромки и раскраивать щиты из дерева. С этим инструментом легко устанавливать фурнитуру на мебель и даже заниматься художественной обработкой материала.

На производстве, как правило, всеми этими задачами занимается громоздкий станок, который для бытового применения явно не подходит, поэтому долгое время перечисленные операции были лишь мечтой домашнего мастера, хотя что-то и удавалось осуществить вручную, используя другие инструменты (пробойники отверстий, стамески и др.) Особенность ручного варианта в том, что такое приспособление имеет малые габариты и сравнительно небольшой вес, а значит, вам не потребуется просторный цех для осуществления ваших планов.

К тому же, часто спектр работ охватывает не только обработку деревянных деталей, некоторым механизмам под силу пластмасса и даже металл. Конечно, ручной фрезер по металлу обойдется вам дороже, потому что все приспособления для него должны изготавливаться из прочных сплавов, а мотор – обладать повышенной мощностью. После появления самого инструмента ему сразу же стали расширять функционал посредством дополнительных приспособлений и насадок. Сейчас некоторые ручные фрезерные станки умеют больше, чем промышленные образцы.

Приспособления для ручного фрезера – для чего они пригодятся?

Среди дополнительных устройств для работы фрезера различают как коммерческие, так и самодельные варианты. Иногда ваши задумки столь замысловаты, что производители не предусмотрели подходящую вспомогательную конструкцию, тогда вам придется изловчиться и изготовить ее самостоятельно. Среди популярных приспособлений выделяют параллельный упор, который держит фрезу строго на определенном расстоянии от поверхности, и направляющую шину, которая может выполнять такую же работу, но еще и под углом. Также иногда вам могут понадобиться копировальные кольца, с помощью которых вы без ошибок проведете фрезу по нужной криволинейной траектории, для этого же служат и шаблоны.

Специальное приспособление существует и для создания эллиптических и, как частный случай, округлых пазов. Называют их циркулями, причем они еще и сами делятся на различные виды. Не трудно догадаться, что данный механизм поможет вырезать правильную окружность. Те, кто хоть раз делал паз на торце двери для замка, знают, что процесс этот не быстрый. Это действительно так, когда используется долото и электрическая дрель, но фреза способна сделать это за несколько минут, если есть специальное приспособление, которое быстро крепится к подошве станка. Для таких узких поверхностей, чаще всего, делают маленькую вспомогательную деталь вручную.

Самостоятельно придется изготовить также приспособление для создания канавок и пазов в телах вращения, например, балясинах или столбах, тогда вам не понадобится токарный станок, который обычно выполняет такую задачу.

Выбор ручного фрезера – как не заблудиться в характеристиках?

При покупке инструмента для собственного пользования следует иметь в виду некоторые особенности выбора. В первую очередь, рассмотрим технические характеристики. Мощность считается самым важным показателем, и чем он больше, тем лучше. Но с ним же в паре следует смотреть и оборотистость фрезы, если эти параметры не коррелируют, то инструмент не оправдает ваши ожидания. Большая мощность с малыми оборотами не имеет смысла и наоборот. Важно обратить внимание и на точность работы устройства, погрешности около 0,5 мм вполне достаточно для хорошего качества работы в бытовых условиях.

Ответить на вопрос, как выбрать ручной фрезер хорошего качества по низкой стоимости, довольно сложно. Ни в одной категории товаров это осуществить невозможно, лучше поискать вариант «золотой середины», тогда и цена не сильно «покусает», и материал фрез и приспособлений будет добротный. Обязательными функциями для качественной и удобной работы являются плавный пуск и регулятор оборотов. Не помешает оценить механизм крепления фрезы и стопорное устройство, тут важна надежность, в первую очередь, для вашей же безопасности. И совсем идеальным будет выбор ручного фрезера с упорной планкой, регулятором лифта и патрубком для пылесоса.

Остается только поговорить о том, какие же разновидности фрезеров бывают, чтобы не переплатить за лишние возможности, не получив даже искомых. Если вы уже присматривались к витринам с этим инструментом, то обнаружили три основных типа – верхний, для кромок и ламельный. Первый вариант не самый миниатюрный, но проще осваивается новичками, так как вспомогательные приспособления помогают контролировать положение фрезы относительно детали, снимая часть нагрузки с мастера. Верхний фрезер может быть погружным или неподвижным. Кромочный станок говорит сам за себя, им преимущественно обрабатывают края или срезают фаски. Ламельный инструмент подойдет для создания всякого рода пазов.

Резьба по дереву ручным фрезером – инструкция для начинающих

Работа ручным фрезером по дереву сначала кажется сложной, потому что трудно  представляется процесс управления всей этой конструкцией, однако несколько наших рекомендаций позволят смелее приступить к работе.

Резьба по дереву ручным фрезером — пошаговая схема

Шаг 1: Собираем инструмент

Обследуйте место крепления фрезы в вашем станке, чаще всего, для этого служит цанговый патрон, поэтому и обсудим этот вариант. Сначала выбираем необходимую фрезу, она должна соответствовать патрону по диаметру. Если требуется глубокая обработка, подойдет вариант с удлиненным хвостовиком. Также имеется возможность заменить сам патрон (в ручных инструментах часто предлагаются варианты диаметром 6 мм и 8 мм), если это необходимо.

Хвостовик вставляется в отверстие патрона и затягивается специальным ключом. Здесь не требуется много силы, можно случайно пережать, что не является нормой для эксплуатации инструмента. Однако не бойтесь дотянуть до хорошего упора, чтобы фреза не болталась. Затем зажмите фиксатор шпинделя, и механизм готов к работе. Запустите инструмент, чтобы почувствовать старт и привыкнуть к звуку, ведь иногда именно неожиданность является причиной брака деталей у начинающих.

Шаг 2: Регулировка глубины

Резьба по дереву ручным фрезером должна начинаться с установки ограничителя глубины фрезерования. Для этого прикладываем станок к детали с краю, чтобы фреза пока что не соприкасалась с материалом. Надавите на нее, чтобы она достигла той глубины, на которую вы планируете обработку, и зафиксируйте это положение. Более точную величину устанавливают с помощью поэтапного ограничителя, шаг его указан в руководстве к инструменту, поверните регулятор на нужное количество степеней.

Шаг 3: Фрезеровка

Определите требуемую скорость по таблице в инструкции, исходя из обрабатываемого материала и размера фрезы. Желательно начать работу на черновом варианте, чтобы опробовать стиль работы именно вашего механизма, если вы включаете его впервые. Если вам его тактика знакома, то черновой вариант поможет вам выставить нужные параметры уже непосредственно в режиме работы, именно сейчас необходимо довести до точного значения глубину фрезерования.

Также, если вы еще не пробовали работать на своем инструменте, сравните результаты после хода фрезера от себя и на себя, по часовой стрелке и против. Правильным при обработке детали вокруг считается направление против часовой стрелки, а на плоской стороне – от себя. Далее можно переходить к фрезеровке основной заготовки.

Оцените статью: Поделитесь с друзьями!Основы фрезерования по дереву

— Rockler

С помощью фрезерного станка можно превратить острые кромки в декоративные профили любого вида. Он будет обрабатывать пазы и канавки, салазки, ласточкин хвост, пазы, шипы, шарнирные соединения и многое другое. Нужно продублировать кучу деталей? Для роутера и шаблона это не проблема. Он может ровно обрабатывать плоскость, плоские кромки стыков, вырезать надписи, вырезать круги и просверливать отверстия. Список того, что можно сделать, можно продолжать и продолжать.

Причина, по которой старинный маршрутизатор или новый маршрутизатор работают почти одинаково, связана с простотой инструмента: избавьтесь от современной электроники и улучшений функций, сделанных за последние два или три десятилетия, и все маршрутизаторы действительно сводятся к нескольким основные части.Универсальный двигатель направлен вниз и удерживается в основании, которое обычно имеет пару ручек, чтобы помочь вам направить его над заготовкой. Режущая работа выполняется острой битой, прикрепленной к концу шпинделя мотора.

Два варианта основания Маршрутизаторы

имеют два типа основания: фиксированное и врезное. Фрезерный станок с фиксированным основанием имеет большой воротник, резьбовой стержень или другую функцию регулировки высоты, которая позволяет перемещать двигатель вверх или вниз внутри основания для изменения глубины резания фрезы.После того, как вы установите и заблокируете двигатель в нужном месте, в остальном основание останется «неподвижным».

Погружные основания меняют это соотношение на ухо: двигатель зажимается в верхнем корпусе на основании, а корпус можно поднимать или опускать на двух подпружиненных металлических стойках для регулировки глубины резания — здесь двигатель «зафиксирован, ”Но основание погружает его на разную глубину. Вы контролируете глубину резания с помощью регулируемого стержня, который соприкасается со ступенчатой ​​и поворотной револьверной головкой. Каждый щелчок револьвера изменяет глубину резания постепенно примерно на 1/8 дюйма, и эти изменения можно считать по шкале глубины за штангой.

Производители по-прежнему производят несколько специализированных фрезерных станков, в которых двигатель и основание являются едиными. Когда-то они были обычным явлением, но в наши дни большинство фрезерных станков по дереву имеют модульную конструкцию: съемный моторный блок подходит как для фиксированной, так и для врезной базы, что обеспечивает максимальную универсальность.

Цанги: Деловой конец

Нижний конец шпинделя двигателя, на котором крепится режущее сверло, сужается изнутри и имеет резьбу снаружи. В нее входит коническая цанга с прорезями, которая захватывает хвостовики фрез по окружности, как тиски.

Гайка окружает цангу и навинчивается на шпиндель, чтобы затянуть биты на месте. Размер цанговых патронов позволяет принимать диаметр 1/2 или 1/4 дюйма. хвостовик фрезы. Маршрутизаторы среднего и большего размера часто включают в себя цанги обоих размеров.

Другие полезные функции

Сегодняшние маршрутизаторы полны хороших функций, которые дают им преимущество над предшествующими машинами, выпущенными 20 или более лет назад. Почти все новые маршрутизаторы имеют регулируемую скорость, и вам нужно будет снизить скорость, чтобы безопасно работать с долотами большого диаметра.Многие двигатели имеют «плавный пуск», который увеличивает мощность, чтобы предотвратить запуск «зайца», который может толкнуть инструмент в руке. Маршрутизаторы высшего качества также оснащены электронной схемой обратной связи, которая поддерживает вращение бита с постоянной скоростью независимо от нагрузки, прилагаемой к биту.

Некоторые маршрутизаторы имеют фиксаторы шпинделя, поэтому вы можете менять биты одним ключом вместо двух. Возможности сбора пыли также улучшились благодаря пластиковым кожухам, которые крепятся или зажимаются внутри основания, чтобы загнать мусор, создаваемый битой; порт на кожухе соединяется с вакуумным шлангом.Некоторые производители даже оснащают свои маршрутизаторы светодиодными лампами, которые светят в разрядную область, чтобы помочь вам увидеть, что вы режете — это замечательная функция.

Подосновы и направляющие втулки

Под металлическим основанием маршрутизатора находится гладкая пластина, называемая основанием, которая крепится к ней винтами. Базы маршрутизаторов и их вспомогательные основания будут иметь либо круглую форму основания, либо комбинацию круглых и плоских краев. Здесь цель состоит в том, чтобы вы могли равномерно подавать основание по линейке или другой направляющей поверхности.Гладкая поверхность основания также защищает детали от повреждений во время фрезерования.

Обязательной особенностью многих вспомогательных оснований является то, что их центральный вырез рассчитан на установку металлических направляющих втулок с резьбой с диаметром 1-3 / 16 ″. втулки являются отраслевой нормой. Направляющие втулки (также часто называемые шаблонными направляющими, натяжными кольцами или направляющими кольцами) имеют выступающую втулку диаметром от 5/16 ″ внешнего диаметра. вверх до 1 ″ или более. Они неоценимы для всех видов шаблонных работ и даже необходимы для использования со многими приспособлениями для изготовления пазов и ласточкиных пазов.

Некоторые биты большего диаметра не подходят для отверстий под основание, предназначенное для направляющих втулок, поэтому в комплект маршрутизатора также может входить дополнительная подоснова с большим вырезом для долота.

Маршрутизаторы по размеру Маршрутизаторы

подразделяются на три основных размера машин: полноразмерные, средние и категории, которые в зависимости от производителя имеют несколько названий — «компактные», «ладонь» или «обрезанные». Определение полноценных, средних или компактных маршрутизаторов в основном связано с максимальной мощностью их двигателей, но каждый размер также имеет пропорциональные и функциональные характеристики, которые также стоит учитывать.

Полноразмерные маршрутизаторы — Полноразмерные маршрутизаторы — это самые большие и мощные устройства, которые вы можете купить. У них есть двигатели мощностью 3 или 3-1 / 4 л.с., и они требуют большего погружения или фиксированных оснований для удержания массивных моторов. (Кстати, именно здесь вы все еще можете найти оставшиеся новые «выделенные» модели погружных фрезерных станков.) Полноразмерный маршрутизатор может принимать любые сделанные фрезы, от крошечных фрезерных фрез до самых больших фрезерных фрез для подъема панелей — и его двигатель. обеспечивает достаточную мощность, чтобы с легкостью управлять всеми ними.Но противоположность «полноразмерного» заключается в том, что из-за веса и больших размеров эти маршрутизаторы затрудняют маневрирование вручную над небольшими деталями или узкими краями. Часто успешная маршрутизация с маршрутизатором в руке требует некоторой тонкости. В таких ситуациях полноразмерная машина весом до 15 фунтов может значительно затруднить быстрое управление.

Маршрутизаторы среднего размера — Маршрутизаторы среднего размера — это ответ отрасли на «золотую середину» среди семейства маршрутизаторов.Маршрутизаторы среднего размера, рассчитанные на мощность от 1-1 / 2 до 2-1 / 4 л.с., с пропорционально меньшими основаниями, чем их более крупные собратья, и на несколько фунтов легче, по-прежнему обладают достаточной мощностью, чтобы вращать все, кроме самых больших фрез. Они могут быть оснащены диаметром как 1/4 дюйма, так и 1/2 дюйма. цанги, поэтому вы не ограничены размерами хвостовиков фрез, которые вы можете использовать. В начале 2000-х был период времени, когда промышленность вложила значительные средства в разработку комбинированных комплектов, которые включали как фиксированные, так и погружные варианты со сменным моторным блоком.Эта тенденция распространилась, как лесной пожар, и ее послесвечение продолжается и сегодня. «Комбинированные» комплекты предлагают хорошо спроектированные фиксированные и врезные базы, которые будут хорошо обслуживать широкий спектр приложений маршрутизации, по цене, которая не будет чрезмерной. Модели среднего размера премиум-класса также включают удобные для пользователя функции, такие как плавный пуск и схему обратной связи. Этот «семейный седан» на рынке маршрутизаторов предлагает солидную ценность как для новичков, так и для профессионалов.

Компактные маршрутизаторы — Компактные маршрутизаторы сделали большой шаг вперед в деревообработке в 2005 году, когда компания Bosch представила на рынке свой Colt ™ Palm Router.До того времени, когда плотникам требовались возможности обрезки или профилирования фрезера, достаточно маленького, чтобы его можно было использовать одной рукой, единственным реальным вариантом был триммер для ламината — инструмент для изготовления столешниц. В то время как эти ранние «обрезные» фрезерные станки были способны выполнять легкие работы по профилированию кромок, их мощность двигателя менее 1 л.с. была ограничена. У триммеров для ламината также не было врезных оснований, потому что производители могли просто наклонить инструмент в работу, чтобы пробить пластиковый ламинат и начать рез. Врезка врезки или контролируемая резка по глубине не были необходимыми задачами.

Компания Bosch подняла планку компактных маршрутизаторов, выпустив Colt, увеличив мощность двигателя до 1 пиковой л.с., что открыло путь к большему количеству деревообрабатывающих приложений и вариантов фрез. В 2010 году компании De-WALT и PORTER-CABLE еще больше повысили ставку, представив компактные маршрутизаторы как с врезным, так и с фиксированным основанием. С этого момента началась гонка других производителей за то, чтобы вывести на рынок свои собственные версии более мощных и функциональных «крошечных» маршрутизаторов. И это кардинальное изменение означает, что современные компактные маршрутизаторы обычно имеют пиковую мощность около 1–1 / 4 л.с.Вы все еще можете купить несколько традиционных триммеров для ламината, но большинство моделей пошли по пути динозавров в пользу более смелых и универсальных компактных станков «следующего поколения».

Компактные маршрутизаторы

даже стерли грань между тем, что нужно делать на станке среднего размера и более мелком инструменте. В то время как компактные маршрутизаторы ограничены битами с хвостовиком 1/4 дюйма, я часто использую их для вырезания пазов и для общей работы с шаблонами. Их простота в обращении и большая мощность делают эти машины удивительно полезными и не пугающими.Они ни в коем случае не заменят маршрутизатор среднего размера, но компактный маршрутизатор действительно удобен в качестве опции.

Конфигурации маршрутизатора

Я уже упоминал об использовании роутера «в руке». Когда заготовки достаточно велики, чтобы обеспечить устойчивую платформу под инструментом — подумайте о широких досках, панелях или листовых материалах — или когда вы переносите инструмент на сборку, такую ​​как корпус шкафа или сундук, удерживать маршрутизатор за ручки может быть затруднительно. ваш лучший или единственный практичный вариант.Многие зажимные приспособления типа «ласточкин хвост» также требуют, чтобы маршрутизатор подавался по шаблону поверх приспособления. Но, когда вы фрезерете особенно маленькие или узкие детали, когда размер инструмента становится помехой, второй вариант — перевернуть фрезер и вместо этого установить его под столом фрезерного станка.

Таким образом, вы можете подавать заготовку поперек стола и мимо фрезы, при этом вес и пропорции фрезера не будут работать против вас. Фрезерные столы также обладают дополнительным преимуществом подвижного упора, который можно установить и заблокировать для выполнения прямых пропилов, например канавок, от края заготовки.Ограждения с открывающимися и закрывающимися гранями также позволяют подавать на обрабатываемую деталь только часть профиля резания фрезы за один раз, что обеспечивает более чистые и безопасные проходы резания. Паз под углом в столе еще больше расширяет его возможности для таких задач, как дадоинг и резка под углом. Или прикрепите простой зажим к измерителю угла скоса, и настольный фрезерный станок с легкостью прорежет стыки коробок.

Некоторые основания фрезерного станка, особенно на машинах среднего размера, спроектированы с возможностью регулировки глубины «сквозного» основания: когда они перевернуты и установлены под столом фрезерного станка, вы можете поднять или опустить фрезу, вставив гаечный ключ через основание маршрутизатора и регулируя его сверху.Вот где действительно удобно использовать два базовых комбинированных комплекта среднего размера: прикрепите фиксированное основание к столу маршрутизатора и оставьте его там. Переместите двигатель к основанию для погружения в ручных ситуациях.

Тем не менее, я думаю, что идеальным выбором для стола маршрутизатора является полноразмерный моторный блок, потому что его вес не является проблемой для конфигурации стола, а мотор мощностью 3 или 3-1 / 4 л.с. обеспечивает достаточную мощность для любого операция маршрутизации, которая встречается на вашем пути. Мой полноразмерный двигатель фрезерного станка всю свою жизнь висел под столом фрезерного станка, выполняя все операции: от деликатной обрезки кромок до точной стыковки и строгого и сложного подъема панелей.

Десять лучших стилей фрезерных бит

Даже небольшая коллекция фрез с твердосплавными наконечниками может помочь вашему маршрутизатору выполнять широкий спектр задач. Эти 10 стилей используются во многих наших проектах. Если ваш маршрутизатор принимает биты с хвостовиком 1/2 дюйма, по возможности выбирайте этот размер для резцов большего размера.

Заработок

Теперь, когда вы знаете размеры маршрутизаторов и два способа их настройки для использования, давайте кратко рассмотрим различные операции, которые сделают маршрутизатор бесценным дополнением к вашему арсеналу инструментов.

Профилирование кромок — Плоские квадратные кромки могут быть требованием для многих сборок, но они могут быть ужасно тусклыми на вид. Фрезерный станок, оснащенный различными фрезами для формирования кромок, может добавлять формы и теневые линии к столешницам, стеллажам, пластинам и другим плоским или изогнутым краям. Фрезы для закругления кромок, насадки с углублениями и насадки для снятия фаски также помогают «смягчить» кромку и торцевую шероховатость, так что поверхности становятся более приятными на ощупь и с меньшей вероятностью расколются, сколы или травмы. В былые времена различные формовочные плоскости выполняли функции профилирования, но фрезерные станки и сверла заняли их место в качестве альтернативы электроинструменту.Фрезерование кромочных профилей — это обычно то, как новые пользователи приобретают уверенность в работе с инструментом, и это обычная операция и для опытных деревообработчиков.

Столярные изделия — Если у вас есть подходящие фрезы, не так много стыков по дереву выходят за пределы рулевой рубки маршрутизатора. Вставьте в инструмент прямую или спиральную коронку, и она будет фрезеровать пазы, канавки, шлицевые пазы, нахлёстки, пазы и даже шипы, чтобы они соответствовали им. Бита для кроликов, конечно же, плюс шипы для дверей шкафа.Большинство долот имеют направляющие подшипники нескольких размеров, чтобы упростить изменение пропорций надрезов канавок.

Добавьте в свой магазин сверло и приспособление для стыковки с регулируемым или фиксированным шаблоном, и вы сможете сделать полуслепой или сквозной хвостовик для ящиков или других ящиков. Вместо этого направьте фрезер против линейки, и он также сделает скользящие соединения типа «ласточкин хвост».

Вы когда-нибудь мечтали делать суставы из печенья, но не хотите тратить деньги на электроинструмент для этого? Что ж, просто купите насадку для резки пазов за небольшую часть цены столярного устройства для печенья, и вместо этого вы сможете разрезать их на своем фрезерном столе.Этот один инструмент может выполнять столярные работы с настольной пилой, полотном дадо, формирователем, фуганком для печенья и долотом для долбления. Ни один другой электроинструмент не может превзойти этот диапазон столярных работ.

Маршрутизация шаблонов — Шаблоны и обработка дерева идут рука об руку. Мы используем их для изготовления деталей одинаковой формы и для выполнения сложных внутренних вырезов. Шаблоны контролируют пропорции всевозможных неглубоких пазов для петель, вставок и замков. Шаблоны писем также позволяют наносить профессионально выглядящие вывески.Вы можете выполнять все эти задачи с помощью шаблонов, которые вы покупаете или изготовляете из лома, используемых в тандеме с пилотной фрезой заподлицо или битом для выкройки, или с прямым битом, вложенным в направляющую втулку. Я накопил десятки шаблонов для разных проектов, и каждый создан для роутера.

Поверхность, Соединение — Проекты, в которых используются плиты, сейчас очень популярны, если вы следите за тенденциями в социальных сетях, но эти гигантские куски пиломатериалов большинству из нас невозможно расплющить в наших строгальных станках.Вот как сэкономить время: вставьте строгальную фрезу в средне- или полноразмерный фрезерный станок и сделайте салазки для езды по плите. Это отличное решение для использования большого строгального станка или барабанной шлифовальной машины.

Может быть, у вас нет стационарного фуганка или вы столкнулись с доской, которая слишком велика, чтобы ее можно было безопасно подавать через фуганок, который у вас есть. Нет проблем: вместо этого проведите фрезерным станком и длинной прямой фрезой против зажатой линейки, чтобы сгладить эти края.

Я часто использую в своем компактном маршрутизаторе короткую фрезу или фрезу для вырезания отверстий, чтобы обрезать выступающие заглушки, ласточкин хвост и стыки муфты заподлицо.Он работает так же гладко, как ручной рубанок.

Резка, расточка — Фрезерный станок, прямая или спиральная фреза и линейка могут быстро выполнить аккуратную обрезку больших панелей или фанеры по размеру. Круги и эллипсы также легко вырезать с помощью фрезерного станка, установленного на трамбовку или зажимное приспособление эллипс / круг.

С помощью врезного фрезера, шаблона и направляющей втулки можно даже просверливать ряды отверстий под штифты для столярных изделий или дюбелей — и острая фреза прорежет их более чисто, чем сверло и сверло.

Изготовление дверей — Когда-то лучшим инструментом для подъема панелей и фрезерования стыковых соединений для шкафных или проходных дверей был формирователь. Теперь столы-маршрутизаторы — это безопасный и подходящий «план Б» для изготовления дверей. Вы можете купить насадки для подъема панелей горизонтального или вертикального типа для всех популярных стилей дверей, а также подходящие насадки для крепления направляющих и стоек. Вот где полноразмерный двигатель в вашем столе маршрутизатора действительно подходит для этого сверхмощного применения.


Беспроводные компактные маршрутизаторы на подъеме

В наши дни количество аккумуляторных инструментов растет, поскольку производители продолжают искать альтернативы с батарейным питанием для каждого настольного, ручного и садового электроинструмента. Возможно, вы знаете, что Bosch, Makita, RIDGID и RYOBI теперь предлагают беспроводные компактные маршрутизаторы среди своих линейок продуктов на 12 или 18 вольт, и, вероятно, на горизонте еще больше вариантов. Но нужно ли «отрезать шнур» от роутера?

Если вы уже приобрели аккумуляторную платформу, добавление беспроводной модели может иметь смысл, особенно если электрических розеток мало.К тому же шнур больше никогда не будет мешать вам. Однако из-за большой батареи маршрутизатор может казаться тяжелым, и если вам придется купить маршрутизатор, аккумуляторы и зарядное устройство, вы потратите значительно больше, чем на проводной маршрутизатор, который никогда не будет нуждаться в зарядке, или, в конечном итоге, новые батареи.

Выбор битов маршрутизатора

Хотя вы можете потратить от двух до трехсот долларов на маршрутизатор, который прослужит десятилетия, маршрутизация не здесь становится дорогостоящей. Реальные затраты с течением времени выражаются в битах маршрутизатора.Цены на качественные биты с твердосплавными напайками начинаются от 10 до 15 долларов за самые простые варианты. С этого момента ценники неуклонно поднимаются до 150 долларов и более за упакованные наборы, специальные насадки и комплекты для изготовления дверей. Запасы — дело не из дешевых, но без резаков не справишься.

Хорошая новость: для выполнения большинства проектов вам не нужны ящики с битами. Вместо этого покупайте биты только тогда, когда они вам нужны, учитывая те стили, которые я предлагаю в «десятке лучших». Откажитесь от больших коллекций «со скидкой», потому что они обычно содержат несколько необычных мелочей, которые вы все равно никогда не будете использовать.Инвестируйте в прямые или спиральные долота 1/4 ″, 3/8 ″ и 1/2 ″, округлые наконечники и бухты. Также необходимы одна фреза с фаской под углом 45 °, фреза с качением с подшипниками различных размеров и по крайней мере одна фреза для обрезки заподлицо и шаблон. Качественные биты служат долго, и тщательный выбор поможет вам изучить богатый потенциал вашего маршрутизатора по доступной цене.

страниц с инструкциями, видео и планами проектов MLCS

Роликовая опора

С регулируемыми роликами.Видео.

Панель из бисера

Сделайте бортовую доску нашей битой. Видео.

Шаблон для чаши и подноса

Сделайте поднос «Пламя». Видео.

Фреза для шарнирного соединения

Сделайте крепкий красивый стык. Видео.

Шаблон для круглой формы

Сделайте маленькие или большие круги. Видео.

Фреза для коронок 52º / 38º

Сделайте косые надрезы на молдинге.Видео.

Сквозные шаблоны «ласточкин хвост»

Изготовление швов «ласточкин хвост». Видео.

Приспособление для установки дюбелей, самоцентрирующееся

Приспособление большой емкости. Видео.

Фреза для фиксации ящика

Два стиля фасадов ящиков. Видео.

Конструкция капельного стола

Сделайте стол Gate Leg. Видео.

Фрезы для кромкооблицовки

Спрячьте слой на полках.Видео.

Фрезы для обрезки заподлицо

Как использовать насадку для обрезки заподлицо. Видео.

Верхняя часть трима заподлицо — нижняя опора бит

Избегайте разрывов с помощью этой насадки. Видео.

Фреза для клеевого шва

Сделайте прочный клеевой шов. Видео.

Горизонтальный фрезерный стол

Сделайте поднятую панель и многое другое. Видео.

Набор вкладок

Создайте идеальную бейку.Видео.

Фрезерный бит с фиксатором под углом

Сделайте прочное соединение под углом. Видео.

Магнитные чехлы для инструментов

Защитите фрезерный и пильный столы. Видео.

Зажим для ленты Merle

Заклейка фальшпанельной двери. Видео.

Фреза для угловой дверной коробки

Сделайте дверь под углом. Видео.

Фреза для многосторонних клеевых швов

Сделайте кашпо, колонны и т. Д.Видео.

Система интервала между швами

Универсальная система соединения. Видео.

Настольная подставка для маршрутизатора Pro

Классическая архитектурная деталь. Видео.

Панельная дверь

Классическая архитектурная деталь. Видео.

Фрезы для розеток

Классическая архитектурная деталь. Видео.

Приспособление для кругового фрезерования

Сделайте маленькие или большие круги.Видео.

Набор вкладышей для маршрутизатора

Создайте идеальную бейку. Видео.

Самоцентрирующееся приспособление для установки дюбелей

Приспособление большой емкости. Видео.

Метчики с резьбой

Метчики для деревообработки по дереву. Видео.

Биты Wainscoting Router

Сделайте изысканную вагонку. Видео.

Ограждение для стола маршрутизатора X1

Шлицевые стыки с фрезером Видео.
DVD-диск с инструкциями по поднятой панельной двери MLCS

Посмотрите, как профессионалы в области деревообработки MLCS строят приподнятые панели, рельсы и перила и обсуждают инструменты и методы. Обучающий DVD

Регулируемая роликовая опора

С регулируемыми роликами. Видео.

Панель из бисера

Сделайте бортовую доску нашей битой. Видео.

Фреза для шарнирного соединения

Сделайте крепкий красивый стык.Видео.

Фреза для коронок 52º / 38º

Сделайте косые надрезы на молдинге. Видео.

Сквозные шаблоны «ласточкин хвост»

Изготовление швов «ласточкин хвост». Видео.

Фреза для фиксации ящика

Два стиля фасадов ящиков. Видео.

Конструкция капельного стола

Сделайте стол Gate Leg. Видео.

Фрезы для кромкооблицовки

Спрячьте слой на полках.Видео.

Фрезы для обрезки заподлицо

Как использовать насадку для обрезки заподлицо. Видео.

Верхняя часть трима заподлицо — нижняя опора бит

Избегайте разрывов с помощью этой насадки. Видео.

Фреза для клеевого шва

Сделайте прочный клеевой шов. Видео.

Горизонтальный фрезерный стол

Сделайте поднятую панель и многое другое. Видео.

Планшет для лазерной маршрутизации OnPoint

Сделайте поднятую панель и многое другое.Видео.

PowerLift Pro ® Router Lift

С расширенным контролем прохождения. Видео.

Фрезы Quick Vise

Содержит биты для обслуживания видео.

Фреза для фрезерования под углом под углом

Сильнее, чем соединение митры. Видео.

Фрезерный станок Rocky 30 Trim

Палм-роутер с регулируемой скоростью Видео.

Фрезерный столик для удаления пыли

Распаковка и сборка Видео.

Набор для изготовления вывесок Router Sign Pro

Изготовление гравированных деревянных знаков Видео.

Салазки Spline Pro

Шлицевые стыки с фрезером Видео.

Наши 20 лучших советов и рекомендаций по работе с маршрутизаторами

Маршрут с мертвой точкой

Это руководство поможет вам центрировать прямой кусок любой ширины на центральной линии вашего дадо.Начните с разрезания двух полосок из 3 4 «фанеры или ДВП средней плотности, с размерами, показанными ниже . Плотно стыкнув края, соедините детали петлями. Затем установите в маршрутизатор прямую насадку того же диаметра, что и толщина заготовки, входящей в дадо. Отрегулируйте биту по глубине дадо.

Теперь отметьте центр каждого стержня на заготовке. Совместите откидной край шкалы с меткой дадо и выровняйте зажимное приспособление под заготовку, как показано внизу слева .Затем закрепите его на месте.

Переверните датчик через забор и используйте край упора, чтобы направлять фрезер во время резки, как показано на рисунке внизу справа .

Сбросить забор

Двухсекционные биты с направляющей и шпилькой используют одинаковую установку упора для обеих бит. Но это идеальное место для забора нужно поменять местами. Сэкономьте время, устанавливая упор фрезерного стола заподлицо с подшипником сверла и параллельно пазу под углом с помощью этого удобного калибра.После регулировки упора заподлицо с подшипником биты и параллельно пазу под углом установите зажимное приспособление в паз под углом. Сдвиньте измерительные блоки к ограждению и затяните барашковые гайки, чтобы зафиксировать блоки. Затем снимите приспособление и сделайте первый набор надрезов. После того, как вы переместите упор для смены бит, снова установите зажимное приспособление в паз для резки под углом. Придвиньте ограждение к блокам и затяните его на месте. Если в вашем фрезерном столе отсутствует паз для под углом, удлините калибровочные блоки, чтобы полозья из твердой древесины прилегали к переднему краю столешницы.

Пара путей точного врезания

Вы можете возиться с линейками и ограничителями глубины сколько угодно, но вот два быстрых и простых способа точно установить глубину фрезерования вашего врезного фрезера.

Метод, показанный внизу слева , использует сверла разной толщины для точной установки глубины врезания фрезы. Сначала поместите фрезер на верстак и опустите фрезу, пока она не коснется поверхности стола. Затем зафиксируйте его на месте. Ослабьте стержень ограничителя глубины и вставьте сверло диаметром, равным глубине погружения, между упором револьверной головки и стержнем.Затем затяните шток на месте. Разблокируйте механизм погружения, и вы готовы погрузиться в свой проект.

В методе внизу справа используются распорки, выструганные на ту же толщину, что и глубина врезания. Поместите фрезер на пару проставок и опустите фрезу, пока она не коснется поверхности стола. Затем опустите и затяните стопорный стержень.

Приклейте липкую ленту к более плотным дадо

Регулировка зажимного приспособления или линейки для расширения дадо всего на волосок может создать больше проблем, чем решить.Вместо этого оставьте направляющую на месте и добавьте полоски ленты вдоль края основания маршрутизатора, как показано на рисунке под . Это отодвигает насадку от направляющей при повторной резке. Четыре слоя синей малярной ленты равняются примерно 1 64 «.

Калибровочные блоки упрощают установку долот

Вы когда-нибудь кропотливо настраивали высоту бита только для того, чтобы обнаружить, что вам нужно вернуться к ней позже? Изготовление отдельных мерных блоков для долот для рельсов и перил, фальш-панелей, шарнирных соединений и профильных долот экономит время на настройку.Вы можете фрезеровать их из древесноволокнистой плиты средней плотности или древесины твердых пород, но полиэтилен сверхвысокой молекулярной массы (UHMW), показанный внизу слева , делает более стабильным блок. (Ассортимент № 143291, от Woodcraft, 800-225-1153 или woodcraft.com.)

Из заготовки, строганной на такую ​​же толщину, что и детали вашего проекта, вырежьте заготовки шириной не менее 4 дюймов и длиной 6-8 дюймов. Затем установите фрезу на столе фрезерного станка и сделайте пробные пропилы в отходах для точной настройки высоты. После фрезерования деталей проекта нанесите тот же профиль на заготовку измерительного блока.При необходимости повторите то же самое для сопрягаемой насадки. Затем разорвите калибровочные блоки примерно на 1 1 2 «шириной, и пометьте их профилем долота и толщиной заготовки.

Чтобы использовать калибровочные блоки, вставьте немного в установленный на столе фрезерный станок и поднимите его примерно на нужную высоту. Поместите калибровочный блок с сопрягаемым профилем рядом с битой. Затем поднимите или опустите биту до тех пор, пока она не войдет в профиль на блоке, как показано ниже под правым , и зафиксируйте высоту.Вам все равно нужно будет выполнить тестовую обрезку лома для точной посадки, но калибровочные блоки сделают это намного быстрее.

Параллельные проходы

Если вы выполняете фрезеровку пазов типа «ласточкин хвост», как показано на рисунке ниже , или настенных систем хранения с Т-образными пазами, вот вам приспособление для экономии времени. Он выполняет индексацию по ранее проложенному пазу, чтобы обеспечить равномерное распределение штифтов, ласточкин хвоста и канавок.

Из лома 1 2 «фанеры, вырежьте основание, чтобы оно соответствовало вашему маршрутизатору и проекту.Затем нанесите дадо на нижнюю часть основания, где расстояние между дадо и битом равно расстоянию между пазами. Сделайте дадо шириной, равной профилю сверла на поверхности заготовки. Прикрепите подходящую направляющую из твердой древесины к дадо. Для канавок глубже 1 4 «, делайте все более глубокие пропилы. Для ласточкин хвоста сначала фрезеруйте прямым сверлом, а затем закончите сверлом ласточкин хвост для эффективного удаления стружки.

Маршрут остановленных резов со стоп-блоками

Обработка кромок, например фаски, и профилей поверхности, например канавок, иногда необходимо начинать и останавливать точно и равномерно.Пришло время использовать простые настраиваемые стопорные блоки, чтобы контролировать начало и конец профиля на каждой заготовке. Измерьте расстояние от точки остановки резания до конца заготовки, вычтите радиус подшипника и отрежьте стопорную планку до этой длины из лома не менее 3 4 «толщиной. Прикрепите стопор к краю заготовки, как показано на рисунке.

Возьмите мелкие детали в руки

Мелкие детали могут выпадать через вставки фрезерного стола увеличенного размера или мгновенно втягиваться пальцами в сверло.Чтобы решить обе проблемы, сначала просверлите отверстие немного большим, чем диаметр сверла, в детали из 1 4 «фанеры и закрепите ее на столешнице маршрутизатора для поддержки с почти нулевым зазором. Затем держите пальцы в безопасности, удерживая деталь с помощью винта. Зажимы этих зажимов могут быть наклонены, чтобы надежно захватывать детали нестандартного размера и удерживать они прижаты к верху с нулевым зазором.

Полка-помощник для обрезки краев

Установка фрезера на край полки для выравнивания кромок из массива дерева может стать некрасивой, если ваша машина опрокинется.Придайте ему устойчивость, сожмите полки по краям. Вырежьте распорные блоки из лома 2х4 и поместите их между полками с обоих концов. Затем скрепите распорки и полки вместе. (Мы закрепили один из этих зажимов на скамейке для дополнительной устойчивости.) Затем обработайте каждый край сверлом для выравнивания заподлицо. Если маршрутизатор качается на краях внешних полок, переместите эти части внутрь, повторно зажать и закончите фрезеровку.

Перевертывание маршрута без опрокидывания

Фрезерный станок с опрокидыванием может испортить готовый проект, поэтому держите его основание стабильным.Если вам нужно скруглить внешние края собранной коробки, наклоните проект по краю и используйте переднюю, заднюю и боковые стороны для поддержки основания маршрутизатора, как показано на рисунке внизу слева Чтобы с одинаковой легкостью фрезеровать внутренние закругления, зажмите вспомогательную опору 2×4 на внешние поверхности, как показано на рисунке ниже справа.

Штифт стартера защищает пальцы

Самая сложная часть фрезерования от руки — это ослабить заготовку относительно сверла.Чтобы помочь вам безопасно направлять детали, сделайте стартовый штифт из твердой древесины, латуни или алюминиевого стержня и надежно закрепите его на столе на расстоянии около 2 дюймов от бита. Прижмите заготовку к стартовому штифту; затем медленно поверните его в бит и подшипник. Возьмитесь за заготовку близко к штифту и используйте технику для мелких деталей на слайде 8.

Увеличьте отверстия за два простых шага

Может быть, вам нужно увеличить отверстие или сделать круглое отверстие больше, чем ваша самая большая коронка Форстнера.Сделайте это либо с помощью гребенки, либо с помощью насадки для обрезки заподлицо.

Для увеличения радиуса отверстия на 1 4 «, первая трасса а 1 4 «-глубокий паз на ширину фрезы, удерживая подшипник напротив края отверстия. Это создает» ступеньку «, показанную внизу слева.

Затем переверните заготовку и установите фрезу для обрезки заподлицо. Отрегулируйте глубину резания так, чтобы подшипник двигался вдоль прорези, сделанной гребенчатым сверлом, и отшлифуйте ступеньку, как показано позицией внизу справа .

Мастер сложных кривых

Шаблоны

не обязательно должны следовать прямым линиям и простым кривым. Они также обрабатывают более сложные формы, если углы шаблона не меньше диаметра направляющей втулки вашего маршрутизатора.

Этот двусторонний шаблон позволяет фрезеровать зеркальные рисунки, как на этом кронштейне для полки. С другим рисунком вы можете нанести соответствующие направляющие для тамбурных дверей на внутренних поверхностях письменного стола на колесиках или держателя кухонной техники на столешнице.Есть только одно требование: заготовка должна иметь хотя бы одну прямую кромку для выравнивания шаблона.

Сделайте шаблоны из 1 4 «фанера или шпонированная ДВП, оставляя лишние 3 4 «материала на двух смежных кромках. Размер и форма шаблона должны соответствовать диаметру направляющей втулки. Установив шаблон на заготовку, проведите контрольные кромки заготовки на дне шаблона.

Затем переверните шаблон и просверлите два отверстия по каждой линии 1 4 «отверстия так, чтобы их края касались линии. Затем вырежьте четыре 3 4 «длины 1 4 «дюбеля и вставьте их в четыре отверстия. Дюбели должны входить достаточно плотно, чтобы они не выпадали, но не слишком плотно, чтобы проткнуть шаблон. Для плотного прилегания смочите дюбеля и дайте им высохнуть, прежде чем вставлять их в отверстие. шаблон.

Затем выберите фрезу, которая создает нужный шаблон, и прикрепите направляющую втулку, размер которой соответствует диаметру фрезы и желаемому смещению от шаблона.Постучите дюбелями заподлицо с одной стороной шаблона, прежде чем зажимать шаблон, чтобы дюбели совпали с заготовкой. Нарисуйте узор, как показано на рисунке слева внизу. Затем переверните шаблон, постучите дюбелями заподлицо с противоположной поверхностью, как показано ниже правого , и фрезеруйте зеркальную версию первого пути.

Равномерная фрезеровка углов

Закругление углов ручным шлифованием дает неравномерный результат. Вместо этого используйте круглую коронку с радиусом, который вы хотите для ваших углов.Закрепив сверло на настольном фрезере, увеличьте высоту сверла до тех пор, пока оно не прорежет четверть-круглый профиль в ломе, не оставляя уступа. Затем установите упор заподлицо с направляющим подшипником долота. Чтобы предотвратить выкрашивание и удерживать раму под прямым углом к ​​упору и столешнице фрезерного станка, закрепите ее на опорном блоке 2×4, как показано ниже .

Чтобы удалить разрыв, позвоните в резервную копию

Блоки Backer

не только усиливают пропилы на фрезерном столе, они также служат в качестве углового калибра для более надежного удержания деталей перпендикулярно к упору, чем угловой шаблон.Используйте чертеж под , чтобы собрать опорный блок из 3 4 «утилизируйте листовой материал или настройте его в соответствии с вашими потребностями. Одним из преимуществ базы такого размера является то, что вы можете обрезать фрезерованные края и снова использовать блок с другим профилем. Вы также можете изменить блок, чтобы разрезать шипы на конце наклеив вертикальную опору для устойчивости заготовки и пятку, чтобы вставить ее в сверло.

Фрезерование точных отверстий под штифты полки

Обратной стороной изготовления регулируемых полок является постоянное сверление отверстий под штифты.Однако с помощью этого шаблона вы можете время от времени просверливать чистые и точные отверстия, используя врезной фрезер с направляющей втулкой и прямым сверлом.

Сделайте шаблон из полосы 1 4 «закаленный картон, гладкий с обеих сторон. Изменяйте ширину и длину полосы в соответствии с расположением отверстий для штифтов полки. Например, отверстия в шаблоне шириной 3 дюйма справа смещены, чтобы обработать отверстия для штифтов полки 1 1 4 «от края полки с одной стороны и 1 3 4 » с другой.Затем используйте сверлильный станок с острием для расточки отверстий на равном расстоянии 3 8 «отверстий. (Если вы не торопитесь, каждый раз привязка шаблона к одному и тому же концу заготовки обеспечивает устойчивость полок.) Затем закрепите шаблон на стороне корпуса.

Затем установите 3 8 Направляющая втулка на основание фрезера. (Если втулка выходит за нижнюю часть шаблона, подпилите или отшлифуйте ее заподлицо.) Затем установите 1 4 «прямо в фрезер и установите глубину врезания с учетом толщины зажимного приспособления.

Вставьте направляющую втулку в каждое отверстие в шаблоне и вырежьте отверстие. Затем переходите к следующему отверстию и повторяйте, пока не закончите.

Чтобы посмотреть видео об использовании этого шаблона, посетите woodmagazine.com/shelfholes.

Вот идея, которую вы можете скопировать

Для установки приспособлений или вспомогательных оснований на фрезер, как показано в Совет 6 , требуются точные монтажные отверстия. Сделайте эту работу проще, сделав ксерокопию основания маршрутизатора и используя копию, чтобы отметить и просверлить монтажные отверстия.Сравните размер копии с базовым размером на случай, если копировальный аппарат немного выключен, и при необходимости уменьшите или увеличьте его. Если у вас есть компьютерный сканер, вы также можете отсканировать основание и отправить сканированное изображение для будущей печати.

Соединение досок на фрезерном столе

Нет фуганка? Без проблем. Пластиковый ламинат, прикрепленный к выходной стороне ограждения фрезерного стола, работает так же, как выходной стол фуговального станка. Отрежьте ламинат по левой стороне забора; затем отшлифуйте фаску на краю, ближайшем к биту, чтобы не зацепиться за заготовку.

Используйте линейку, чтобы отрегулировать упор, пока ламинат не будет на одном уровне с режущей кромкой установленной вами фрезы для обрезки заподлицо, поднятой, чтобы обрезать всю ширину края заготовки. Начните проход, прижав заготовку к правой половине упора; затем сдвиньте его справа налево. Когда он очистит сверло, переместите давление в левую руку, чтобы прижать обрезанную часть к ламинату, чтобы закончить разрез, который обрезает примерно 1 16 «с каждым проходом.

Распорки для разделения выпилов панелей

Фрезеровка приподнятых краев панели за один проход вызывает отрыв, и это рискованно.Прокладки, прикрепленные к ограждению фрезерного стола, позволяют выполнять фрезеровку постепенно без постоянной регулировки. Сначала установите насадку для подъема панели на настольный маршрутизатор, настроенный на минимальную скорость. Отрежьте панели после пробной резки, чтобы установить окончательный профиль.

Затем сделайте восемь проставок из 1 8 «или 3 16 фанеры и двухсторонней ленты по четыре с каждой стороны ограждения фрезерного стола. Обрежьте все четыре края каждой панели, начиная с концов; затем используйте шпатель, чтобы поддеть распорку с каждой стороны, как показано ниже.Повторите эти действия для каждой панели, удаляя пары распорок, пока панель не упрется в забор на последнем проходе.

Обрезка дополнительной кромки

Балансировка фрезы с помощью фрезы для обрезки заподлицо вдоль кромки заготовки при удалении излишков кромочной ленты может испортить полку малейшим острием. Но маршрутизатор с 1 4 «прямая насадка, и этот кондуктор обрезает кромку без риска зазубрин. Чтобы сделать это приспособление, вырежьте квадратное основание 8 дюймов из 1 2 — толстые древесноволокнистые плиты средней плотности (МДФ) или фанера.Затем отрежьте 1 4 «- глубокий пропил по центру снизу. От 3 4 фанера или МДФ, разрез 3 15 16 упор x8 дюймов и приклейте его к основанию заподлицо с пропилом, как показано на рисунке справа . Используя 3 4 «фанерный лом для стабилизации основания, просверлить 3 4 Отцентрованное отверстие сверлом Форстнера.

Затем вставьте 1 4 «прямо в роутере.Отцентрируйте фрезу в отверстии (и пропиле) и прикрепите фрезер к приспособлению с помощью двусторонней ленты. Затем отрегулируйте глубину резьбы так, чтобы наконечник находился чуть ниже нижней поверхности основания. Проверьте настройку на обрезке фанеры, чтобы убедиться, что бит не оставляет следов на поверхности.

Для обрезки кромки зажмите заготовку, как показано на рисунке ниже. Плотно прижмите основание кондуктора к поверхности заготовки и закройте кромку с излишками кромочной ленты внутри пропила.Включите фрезер, сдвиньте зажимное приспособление по кромке с полосами и обрежьте выступающую кромку. Кромку, которая еще гордится поверхностью, можно отшлифовать абразивом зернистостью 180.

Тепло от вращающегося сверла может повторно активировать часть клея для оклейки кромок, что приведет к его прилипанию к сверлу. Немедленно удалите его с помощью очистителя для лезвий и насадок, например Empire Blade Saver (866-700-5823 или empiremfg.com).

Деревообработка: техника ручного фрезерования | Udemy

Ручные маршрутизаторы невероятно универсальны.При правильном использовании они могут добавлять детали к краю, создавать твердые стыки, добавлять декоративные детали и многое другое. Есть много ключей к успешному и безопасному использованию маршрутизатора, и мы с гордостью представляем вам широкий выбор ноу-хау в области маршрутизаторов в этом курсе, который был разработан совместно с Гильдией деревообработчиков Америки.

Начните с основ

Каковы преимущества и недостатки врезных маршрутизаторов и маршрутизаторов с фиксированным основанием? При установке фрезы, какая часть хвостовика должна находиться в цанге? Что лучше: фрезы с хвостовиком 1/4 «или 1/2»? Как узнать правильное (и безопасное) направление подачи? Инструктор Гильдии плотников Америки Джордж Вондриска начинает с ответов на эти и многие другие вопросы.Это значительно повысит вашу уверенность при использовании портативного маршрутизатора. Мы также дадим вам совет по покупке, который поможет вам сделать правильный выбор при покупке маршрутизатора в будущем.

Make The Cut

Определенно есть правильные и неправильные подходы при использовании маршрутизатора. Мы поговорим о том, чего не следует делать, и предложим вам правильные методы, которые помогут вам добиться наилучших результатов с вашим маршрутизатором. В дополнение к общим навыкам маршрутизатора вы узнаете несколько отличных приемов, которые упростят каждый раз настройку фрезы на точную глубину.

Особые навыки

Когда вы освоитесь с настройкой и использованием маршрутизатора для базовой резки, мы расширим ваш словарный запас маршрутизатора, обучив вас более продвинутым навыкам. Их можно использовать, чтобы упростить работу над проектами по деревообработке, сделать ваши проекты лучше и профессиональнее, а также добавить интересные декоративные элементы.

Этот курс включает более 90 минут практических видеоинструкций. В дополнение к подробной видео-справке, которую вы получите, этот курс предоставляет вам некоторые загружаемые ресурсы и полезную информацию, которую можно распечатать и сохранить, в том числе: подробное руководство, которому вы можете следовать и использовать в качестве напоминания по ключевым моментам инструкции курса; Таблица скорости, которая поможет вам определить лучшую скорость для работы ваших долот; и ресурсный документ, который предоставит вам информацию о продуктах, которые вы увидите в курсе.

Ручной маршрутизатор

: 9 шагов

Независимо от того, есть ли у вас карманный маршрутизатор (показан слева), погружной маршрутизатор (показан справа) или большой настольный маршрутизатор, все они работают одинаково и будут иметь многие из те же функции. Какой бы маршрутизатор у вас ни был, потребуются ключи для откручивания цанги, которая удерживает фрезу, будет иметь плоскую поверхность, на которую будет опираться фрезерный станок и на которую будет опираться ваша работа, а также будет возможность установить глубину фрезы фрезы. Давайте подробно рассмотрим анатомию портативного маршрутизатора:

Съемное основание

Все портативные маршрутизаторы будут иметь метод установки глубины маршрутизатора, продолжая выдвигать маршрутизатор за пределы минимальной глубины кончика. позволит основанию полностью соскользнуть.Удаление основания упростит доступ к цанговому патрону для смены фрезы и позволит заменить фиксированное основание на наклонное (как показано ниже).

Снятие цанги и сверла

Фрезеры имеют резьбовую шейку рядом с корпусом маршрутизатора, на которую надеваются цанга и гайка; при установке бит гайка будет затягиваться на болт с резьбой, когда он вращается. Сменить биты маршрутизатора несложно, но это следует делать только тогда, когда маршрутизатор отключен от сети.Используя два гаечных ключа, один ключ войдет в паз на резьбовой шейке, а другой — на шестигранную гайку, при повороте против часовой стрелки гайка и цанга отсоединятся от резьбовой шейки.

Плоское фиксированное или наклонное основание

Все ручные маршрутизаторы (ладонь и углубление) будут поставляться с основанием, которое устанавливается на корпус маршрутизатора и будет иметь основание, перпендикулярное фрезу. Существует возможность иметь съемное основание маршрутизатора, которое можно наклонять, что означает, что у вас есть фреза, расположенная под углом к ​​детали, над которой вы работаете.Угол наклона основания маршрутизатора можно установить с помощью винта с накатанной головкой сбоку, на котором также будет индикатор угла, чтобы вы могли установить его на правильные градусы.

Битовая глубина

Некоторые маршрутизаторы имеют функцию врезания, которая позволяет окунуться в обрабатываемую деталь и отскочить на заданное расстояние. Этот простой маршрутизатор не имеет функции погружения, но позволяет вам установить битовую глубину, отстегнув фиксатор и установив глубину фиксированного основания.

Измерительные выемки измеряются от цанги и предназначены для приблизительной оценки, так как высота цанги может незначительно отличаться в зависимости от того, насколько сильно ввинчена ваша бита и насколько обнажается хвостовик фрезы.

Насадка для маршрутизатора — Edge Guide

Некоторые маршрутизаторы поставляются с насадками, которые помогают в работе, например, с прямой кромкой. Боковые направляющие можно прикрепить к основанию маршрутизатора с помощью ручного винта, что позволит вам установить расстояние между направляющими, которые будут действовать как ограждение.

Кромочная направляющая перемещается по вашей заготовке и вдоль прямой кромки, она направляет фрезу для обрезки прямой кромки на противоположной стороне заготовки. Либо измерьте расстояние от края фрезы до внутреннего края ограждения, либо установите расстояние до ограждения вручную, поместив ограждение на кусок, который вы хотите вырезать. Расстояние до упора можно установить с помощью винта с накатанной головкой.

4 простых готовых приспособления для фрезерования

Мы можем получать комиссию, когда вы используете наши партнерские ссылки.Однако это не влияет на наши рекомендации.

Хитрый стык; простая приманка. Три куска фанеры — это все, что вам нужно, чтобы вырезать внутреннюю раздвижную розетку «ласточкин хвост».

Усовершенствуйте свою технику маршрутизатора с помощью этих четырех простых, изготовленных в магазине приспособлений для маршрутизатора, которые просты в использовании и столь же легки в сборке.

Я слесарь-электроинструмент. Конечно, я использую ручные инструменты для некоторых частей мебельного производства, особенно при резке ласточкин хвоста. Но я сомневаюсь, что вы когда-нибудь поймаете меня с помощью Bridge City Tool Works VP-60, маршрутизатора Veritas или плечевого ремня Ли-Нильсена, если я попытаюсь быстро завершить проект.Это просто не мое. Работы, выполненные с помощью этих инструментов, я выполняю с помощью маршрутизатора и приспособления для маршрутизатора.

В следующий раз, когда вы отправитесь в свой магазин поработать над каким-то проектом, сделайте обзор того, что складывается вокруг вашего магазина. Готов поспорить, у вас есть материал для создания множества простых и полезных приспособлений, которые в сочетании с вашим маршрутизатором улучшат ваши способности к работе с деревом. Методы трассировки, показанные в этой статье, представляют собой комбинацию правильных фрез и простых приспособлений, сделанных из остатков от других проектов, таких как обрезки и фанера.

Шаблон для квадратной платформы

Все мы знаем, что вы можете направить свой маршрутизатор, поместив основание маршрутизатора напротив края, чтобы сделать прямой разрез, но кто захочет рассчитывать смещение основания каждый раз, когда вы собираетесь его использовать или испытываете трудности с требованиями к зажиму? Если вы используете мое любимое приспособление для маршрутизатора вместе с паттерном, у вас есть многозадачная установка, которую можно максимально легко расположить для обеспечения точности.

Это приспособление я называю приспособлением для квадратной платформы. Чтобы сделать приспособление, начните с двух отрезков фанеры одинакового размера.Прикрепите два с помощью клея и нескольких стержней (держите стержни подальше от краев), затем добавьте третий кусок к переднему краю, который будет выступать в качестве выступа — аналогично верстачному крючку — и приспособление готово к работе. Ключ состоит в том, чтобы края приспособления оставались прямыми и перпендикулярными относительно этой третьей детали, которую я называю захватной планкой.

Держите квадрат. Ключ к этому приспособлению состоит в том, чтобы края были идеально перпендикулярны планке захвата, которая прикреплена к нижней поверхности приспособления. Клей и шпильки — это объединяющая сила.

Этот зажим лучше всего подходит для вырезания дадо для полок или для создания гнезда в форме ласточкиного хвоста для разделителей ящиков.Из-за его полезности в моем магазине есть несколько таких приспособлений, изготовленных разного размера и толщины для разных техник и для использования с разными фрезами, но мне больше всего нравится приспособление толщиной 1 дюйм (две штуки по 1 штуке). / 2 ″ фанеры). Такая толщина идеально подходит для работы с фрезой с верхним подшипником диаметром 3/4 дюйма и длиной реза 1 дюйм.

Самое главное в этом зажимном приспособлении — это простота зажима. Больше нет необходимости использовать более одного зажима. Один зажим удерживает зажимное приспособление к заготовке и не допускает движения зажимного приспособления.Когда зажим расположен в нижнем левом углу зажимного приспособления, как показано на фотографии ниже, зажимное приспособление не может отодвинуться от заготовки из-за зажима. И приспособление не может соскользнуть влево, потому что передняя часть действует как защелка. Пока зажим находится в надежном положении, никакое усилие не позволит сдвинуть зажимное приспособление. Это позволяет легко зажимать и быстро переходить от одной рабочей области к другой.

Быстро и надежно. Конструкция зажимного приспособления платформы позволяет удерживать зажимное приспособление на месте одним зажимом.Это позволяет приспособлению быстро перейти к следующей строке разметки. Как только зажим будет затянут, сдвинуть зажимное приспособление в любом направлении будет практически невозможно.

Для использования этого приспособления выполните любую работу по разводке, затем сдвиньте приспособление в нужное положение, всегда выравнивая приспособление по левому краю рабочей области, потому что при нормальной работе фрезерного станка инструмент сдвигается влево (если приспособление было установлено на справа от рабочей зоны, было бы сложно удержать маршрутизатор плотно против используемого приспособления). Затем добавьте зажим, сохраняющий свободный путь для основания вашего маршрутизатора, и позвольте подшипнику с узором-битой перемещаться по краю зажимного приспособления.При такой настройке, где бы ни находилось приспособление, следует бит маршрутизатора.

Используйте ту же джиг-приманку для дадо

Я начал использовать эту джигу из-за ужасных низов дадо, производимых моим старым стеком дадо. У моего стека были внешние лезвия, которые были немного выше, чем измельчители, и это привело к нежелательному профилю в нижней части дадо. Когда полки книжного шкафа были продвинуты, эта форма показалась — и это было некрасиво.

Поскольку большинство построенных мной книжных шкафов имели глубину 12 дюймов или меньше, я сделал свое первое приспособление для платформы длиной 16 дюймов.На этой длине джиг растянулся по всей ширине сторон и создал дадо за один проход. Чтобы сделать разрез, позвольте основанию фрезера сидеть на вершине зажимного приспособления, в то время как подшипник катится по краю зажимного приспособления. Используйте сверло для фрезерования рисунка диаметром 3/4 дюйма, и полученный разрез будет ровно 3/4 дюйма шириной с плоским дном. Нет никакого ужасного профиля, который можно было бы скрыть. Вырежьте одного дадо или 100 дадо, и результат будет одинаковым — предсказуемым и точным.

Однопроходный дадо. Правильная фреза вместе с этим приспособлением обеспечивает простой и быстрый способ вырезания сквозных дадо или простой остановки до достижения конца заготовки, чтобы создать остановившийся дадо.

Идеально скользящие ласточкин хвост

Имея такой успех в создании дадо с помощью этого приспособления, я подумал, какие еще операции я мог бы упростить, используя эту установку. Одна из областей, которая пришла в голову, — это разделители ящиков. В большинстве сундуков, которые я строю, используются скользящие «ласточкин хвост» для соединения перегородок с боковинами корпуса. Как я мог приспособить эту джигу?

Я обнаружил, что мне нужно изменить настройку роутера, а не приспособление. Обычно я использую сверло типа «ласточкин хвост» 3/4 дюйма при вырезании гнезда для моих разделителей, но у меня не было подшипника, который мог бы упираться в зажимное приспособление.Я пробовал подшипники на долотах типа «ласточкин хвост», но результат меня не удовлетворил. Поэтому я обратился к втулке с внешним диаметром 3/4 дюйма. Вы можете подумать, что невозможно использовать фрезу ласточкин хвост диаметром 3/4 дюйма с втулкой с внешним диаметром 3/4 дюйма, но если бит выступает ниже втулки (стремитесь к тому, чтобы боковые стороны корпуса) все работает отлично.

Опять же, просто совместите зажимное приспособление с метками разметки, добавьте зажим, а затем прорежьте гнездо «ласточкин хвост» в заготовке. Отрежьте сторону корпуса до ширины разделителя, и вы станете золотым.Это создает идеальное скользящее гнездо типа «ласточкин хвост», и это простой переход от готового гнезда к следующей области гнезда. Кроме того, не забудьте использовать ту же фрезу для создания охватываемой части соединения. Вторая половина этой операции завершается за столом маршрутизатора. Никаких догадок не требуется. После сборки приспособление легко выравнивается по линиям макета; попадать в цель каждый раз.

Создан по размеру. Равная ширина втулки и самая широкая часть долота «ласточкин хвост» — вот что заставляет эту установку работать.Сверло «ласточкин хвост» режет точно по внешнему краю втулки. Когда втулка перемещается по краю зажимного приспособления, паз «ласточкин хвост» идеально совмещен.

Если вам интересно, как удалить отходы с помощью прямой насадки перед резкой с помощью сверла типа «ласточкин хвост», я редко, если вообще когда-либо, нахожу время, чтобы работать таким образом. Мои фрезы острые и могут без труда сделать этот разрез. Если этот дополнительный шаг важен для вас, я бы установил подшипник 3/4 дюйма на прямое долото 1/2 дюйма, чтобы я всегда регистрировал приспособление.

Как насчет розеток типа «ласточкин хвост»? Прелесть этого приспособления заключается в том, что вы просто делаете первый проход патроном 3/4 дюйма, чтобы получился неглубокий дадо. Затем вставьте фрезу «ласточкин хвост» во второй маршрутизатор, как показано на начальном фото этой статьи. Вся операция завершается одной установкой зажима.

Кроме того, вот совет: сделайте прорези в форме ласточкина хвоста, пока стороны корпуса шире конечного размера на 1/8 дюйма. После завершения столярных работ обрежьте лишний материал по краям, чтобы передний край оставался чистым.

Вам интересно, почему я предложил держать стержни подальше от краев приспособления? Когда вы надрезаете кромку приспособления — и вы будете врезаться в нее вращающимся фрезером — вы можете просто пропустить фуговальный станок, чтобы выпрямить кромку приспособления.

Простое приспособление для фрезерных бит меньшего размера

Другой шаблон, который я использую, который недалеко от конструкции платформы, основан на шаблоне направляющей циркулярной пилы. При использовании этих направляющих основание пилы опирается на направляющую, а лезвие режет по краю.Эта установка отлично подходит для выравнивания направляющей по линии реза. Я адаптировал эту идею для использования с моими небольшими фрезерными фрезами вместо направляющих втулок или подшипников. Он отлично подходит для вспашки небольших канавок или дадо, например, при удалении перегородок в кухонных помещениях.

Создавать такие приспособления просто. Здесь у меня тоже есть несколько разбросанных по магазину, которые работают со специальными фрезами для маршрутизаторов. Я даже нахожу время, чтобы промаркировать каждое приспособление, чтобы знать, с какими битами оно работает.Начните с куска темперированного ДВП толщиной 1⁄8 дюйма или фанеры толщиной 1⁄4 дюйма, шириной около 5 дюймов и длиной около 10 дюймов. Затем добавьте кусок материала толщиной 3⁄4 дюйма вдоль одного края фанеры, чтобы он служил забором. Добавьте переднюю часть к этой установке так же, как и в приспособлениях для платформы — важно, чтобы отношение передней части к ограждению составляло точные 90o.

Нет подшипника — нет проблем. Сделайте это простое приспособление так, чтобы пластина основания натирала ограждение во время разреза. Сделайте по одному для каждой фрезы.

Никаких догадок. После сборки приспособление легко выравнивается по линиям макета; попадать в цель каждый раз.

Для завершения сборки приспособления установите фрезу в фрезер, установите глубину реза немного большей, чем у ДВП или фанеры, затем, прижав основание фрезера к забору, сделайте пропил. Недавно созданный край является точной линией разреза фрезы, и выровнять это приспособление так же просто, как закрепить его по линиям разметки.

Простой шаблон для прямой линейки

Не все лучшие кондитерские приспособления — это куски фанеры, уложенные в определенном порядке.Одна из самых полезных приспособлений — это просто прямая ложа или две сложенные вместе, то, что я называю линейкой. Есть пара операций, где они сияют. Один из вариантов использования — для простых прямых пропилов деталей, слишком больших или неудобных для подъема на настольную пилу. Второй вариант использования — создание шипа для установки концов макета на столешницу. Или вы можете использовать это для создания повседневных, обычных шипов.

Каждая из этих операций работает с битом шаблона; глубина пропила определяет слои фанеры, необходимые для приспособления.Если я планирую сделать ровный разрез по краю, лучше всего использовать фанеру одной толщины. Этот тип зажимного приспособления позволяет стандартному шаблону с длиной резания 1 дюйм полностью проходить через заготовку толщиной 3/4 дюйма, в то время как подшипник трется зажимным приспособлением.

Например, если бы я пытался вырезать наклонный откос на стороне корпуса стола с наклонной крышкой, было бы почти невозможно поднять панели на ленточную пилу или управлять панелью с помощью настольной пилы. Но подрежьте его близко к линии лобзиком, зажмите фанерную линейку на линии разметки, затем сделайте проход с помощью фрезера, пока бит для выкройки плавно перемещается по направляющей.Готовый пропил имеет квадратную форму и требует небольшого шлифования или сглаживания перед окончательной обработкой — он такой гладкий.

Та же операция идеально подходит и для квадратов больших панелей. Вы знаете, как сложно отделать большой верх санками для раскроя панелей. Как только вы добьетесь параллельности сторон на настольной пиле, используйте квадрат для разметки одного торцевого разреза, поместите фанерную линейку на линию разметки, зажмите шаблон и обрежьте торцевой квадрат. Повторите те же действия на противоположном конце верха.

Я не люблю выполнять эту операцию с помощью циркулярной пилы — как вы, возможно, видели это несколько раз — из-за того, что резка иногда получается шаткой.Проще шлифовать фрезерованный пропил, чем циркулярную пилу, но перед фрезерованием я подрежу кончик лобзиком.

Измените толщину, измените разрез

Если вам нужен не сквозной пропил, например, шип, вам нужно будет склеить два куска фанеры вместе из-за длины реза фрезы. Одной толщины фанеры иногда бывает недостаточно, чтобы подшипник мог скользить по направляющей, не врезаясь в заготовку слишком глубоко.Эту проблему решает фанера второй толщины. Теперь подшипник может перемещаться по зажимному приспособлению и регулировать глубину резания там, где это необходимо.

Я использую эту установку из двух частей для создания шипов на больших панелях или столешницах. Я вырезал шип длиной 1 1/4 дюйма, чтобы создать конец макета (шип толщиной 1/4 дюйма скользит в соответствующий паз, образованный на конце макета). Для этого просто установите направляющую для двух толщин на линиях разметки, отрегулируйте глубину пропила на фрезере, затем удалите излишки с каждой грани, оставив шип нетронутым и отцентрированным.Используя сверло для выкройки и шаблон для фанеры или направляющую, вы зажимаете линии разметки и делаете это. Это намного проще, чем определить смещение основания маршрутизатора.

Идеальная обработка кромок. Узор, совмещенный с однослойной фанерой, — идеальный способ обрезать торцы широких панелей или большую вершину. Когда подшипник движется по направляющей, достигается чистый прямой рез.

Два слоя для шипов. Второй слой фанеры формирует приспособление, чтобы можно было зарубить конец.Это отличная установка для первого шага в конце макета.

Больше работы для паттерн-бита

Как вы понимаете, я использую шаблонную коронку с фанерными шаблонами для многих операций. И диаметр долота не важен. Я использую фрезу диаметром 3/4 дюйма, а также фрезу диаметром 1/2 дюйма. Кроме того, я использую биты с верхним или нижним подшипником.

До сих пор мы в основном обсуждали работу, выполненную с помощью прямых приспособлений. Тем не менее, фанера — это тоже место, куда я обращаюсь за сложной работой с узорами.Я построил немало чайных столиков за эти годы, и самым интересным был дизайн Массачусетса с чрезвычайно зубчатыми фартуками на обоих концах и по бокам.

Возможностей предостаточно. Объединение рисунков фанеры с фрезой для фрезерования рисунков открывает двери для дизайна и деталей — и делает достижимую повторяемость.

Вместо того, чтобы переносить рисунок на каждый фартук отдельно, я нарисовал рисунок один раз на фанере — использовал кусок толщиной минимум 1/2 дюйма — и использовал его, чтобы повторить макет на каждом элементе.Но фанерный образец выполнял двойную функцию. Я не только мог использовать этот кусок, чтобы нарисовать узор на фартуке, я использовал фанеру и кусочек для выкройки, чтобы вырезать замысловатый узор на фрезерном столе.

Если вы прикрепляете фанерный шаблон поверх заготовки, вам понадобится подшипник с нижним креплением, но если шаблон расположен под заготовкой, используется подшипник с верхним креплением. При изготовлении приспособлений для этого типа работы не забудьте удлинить концы шаблона на дополнительный дюйм или больше, чтобы обеспечить контакт между сверлом и шаблоном перед резкой работы.

Фундаментальная маршрутизация. Подшипник с нижним креплением следует по шаблону, поскольку на заготовке, расположенной ниже, делается ровный и точный разрез.

Есть ряд методов, в которых эта установка отлично работает, кроме столовых фартуков. Перед тем, как добавить в свой магазин шлифовальный станок, я должен был создать выкройку для ножек в виде кронштейна и вырезать его с помощью фрезера. Более эффективно создавать ножки другими способами, но при необходимости это работает. Кроме того, я использую эту технику для высоких фартуков и скульптурных разделителей ящиков, например, на передних блоках или змеевидных сундуках.

Бег по кругу

Заглянув в большинство деревообрабатывающих магазинов, вы найдете множество коммерческих приспособлений для нарезания кругов всех размеров. Фактически, эти приспособления настолько сложны, что вы должны прочитать инструкции перед началом работы (что мы все ненавидим делать). По большей части мы используем круги нескольких размеров, характерные для нашей работы. Нам не нужны все эти настройки. Я искал что-то другое.

Еще одна простая установка. Одно отверстие в середине приспособления для нарезания кругов плюс направляющая втулка — отличный метод создания кругов.

Моим первым приспособлением для резки кругов было удлиненное основание, добавленное к моему фрезерному станку. Я использовал имеющиеся болты, чтобы прикрепить основание к маршрутизатору, затем вырезал круг. Казалось достаточно легким. Но я столкнулся с проблемой. Когда фрезер прикручен к зажимному приспособлению, есть точка, в которой вы вращаете и делаете надрез, и вам нужно отпустить ручки, чтобы завершить круг, потому что фрезерный станок не поворачивается при вращении зажимного приспособления. При использовании роутера ваши руки всегда должны держать все под контролем.

Для устранения проблемы с ручкой обратился к направляющей втулке.Снова используя фанеру, я сделал приспособление для вырезания кружков. На этот раз, вместо того, чтобы прикреплять приспособление к основанию маршрутизатора, я расположил отверстие диаметром ¾ ”, где будет располагаться фреза. Отверстие, размер которого может соответствовать направляющей втулке любого размера, позволяет втулке, установленной в маршрутизаторе, свободно вращаться при вырезании круга. Возможность вращения во время использования означает, что мои руки остаются в контакте с маршрутизатором на протяжении всего разреза.

Надежно и надежно. Направляющая втулка поворачивается в отверстии по мере прорезания круга.Ни в коем случае не нужно убирать руки с роутера. Заготовку приподнимите, иначе на верстаке тоже получится паз.

Использование приспособления — это прогулка по парку. Выберите направляющую втулку, соответствующую отверстию в зажимном приспособлении, затем установите нужную фрезу и втулку на инструмент. Точно отмерьте необходимый диаметр и прикрепите приспособление к заготовке дюбелем. Осталось вырезать круг. Используйте врезной фрезер для этой техники и выполните процесс резки; не пытайтесь завершить резку за один проход.

Вам не нужно много денег. Вам не нужны сложные коммерческие приспособления. Вам даже не нужно хранить приспособление, если оно послужит своему назначению. Все, что вам нужно, — это несколько кусков фанеры, которые используются вместе с определенными фрезами, и вы можете повысить производительность в своем магазине. Это так же просто, как подключить роутер.


Рекомендации по продукту

Вот некоторые расходные материалы и инструменты, которые нам необходимы в повседневной работе в магазине. Мы можем получать комиссию с продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты на предмет их полезности и качества.

Можно ли использовать фрезер по фанере? (+5 умных приемов маршрутизатора!)

Нет ничего более приятного, чем использование маршрутизатора для вырезания экстравагантных проектов или обрезки небольших канавок.

Но может ли этот трудолюбивый электроинструмент резать и тонкую фанеру (не повреждая ее)?

Вы можете использовать фрезер по фанере, но с некоторыми оговорками;

  • 1 — Фанера была окантована кромкой:

Кромка — это когда вы армируете листы фанеры более прочным типом искусственной древесины, например МДФ или ДСП.

  • 2 — В фанере нет пустот:

Пустоты — это большие естественные отверстия, которые появляются на листах фанеры.

В этой статье мы расскажем все, что вам нужно знать об использовании фрезерного станка по фанере. И мы также дадим вам несколько дополнительных советов и приемов, которые вы сможете использовать при следующем включении роутера!

Этот пост может содержать партнерские ссылки на продукты, за которые мы получаем комиссию (без дополнительных затрат для вас).Узнайте больше здесь.

Как узнать, есть ли в фанере пустоты?

Вы можете сказать, что у фанеры есть пустоты, если заметите большие пузыри вдоль широкой стороны дерева. Если вы заметили какие-либо пробелы, значит, это пустота.

Посмотрите видео из журнала Woodworkers Journal ниже, чтобы узнать, нужно ли вам заполнять пустоты на кромках фанеры:

Если у вас достаточно фанеры, то ничто не мешает вам запустить этот маршрутизатор.

Что можно делать с маршрутизатором?

Чаще всего фрезер используется в первую очередь для вырезания отверстий в дереве, пластике или даже металлическом листе.

Однако можно использовать для тонкой резки, такой как создание кромок, канавок и декоративных узоров.

Как отделать кромку фанеры?

Необработанная кромка фанеры — не самая красивая вещь, на которую можно смотреть.

Здесь есть 3 различных варианта. Вы можете покрыть, покрыть или заполнить края.

  • 1 — Покройте края | Закрасьте их

Спрячьте слои слоя хорошим слоем краски.Кажется, это самый простой способ отделки краев.

Однако сложно заставить краску действительно заполнить и замаскировать открытые слои древесины.

  • 2 — Покройте края | Кромкооблицовка

Это мой наименее любимый вариант, но это скорее личные предпочтения, чем практические. Мне не очень нравится, как выглядит оклейка кромки, но это быстро и легко. И он выполняет свою работу.

Вы можете сделать действительно простые кромочные ленты из фанеры, следуя инструкциям Шона Бойда, приведенным ниже:

  • 3 — Заполнить края | Используйте шпатлевку, чтобы заделать эти трещины

Это было бы моим выбором.Особенно при шпатлевании и маскировке, и сглаживании краев — и его даже можно использовать для заделки любых проблемных пустот.

5 моих любимых советов и рекомендаций по работе с маршрутизатором!

1 — Сделайте стол для маршрутизатора менее чем за 20 долларов

Правильный стол облегчит вам работу с маршрутизатором, чтобы вы могли резать под прямым углом.

Но хороший стол маршрутизатора может обойтись вам примерно в 200 долларов или больше.

Итак, если вам нужен стол маршрутизатора за небольшую часть стоимости, посмотрите это видео и сэкономьте деньги.

2 — Создание настольного фрезерного стола

Этот поверхностный стол даст вам необходимую гибкость для выполнения почти невозможных канавок и надрезов.

Теперь вы можете подключиться к Интернету и выложить кучу денег на новый стол маршрутизатора. Или вы можете создать его самостоятельно, следуя этому видеоуроку.

3 — Сделайте простой самодельный регулируемый фрезерно-строгальный станок

Если вам нужно расплющить кусок дерева, вам не всегда нужен для этого доступ к строгальному станку.

Вместо этого ваш маршрутизатор (и умело сконструированное приспособление) может быть отличной альтернативой.

Посмотрите это видео и следуйте этому надежному руководству о том, как сделать свой собственный супер простой маршрутизатор-строгальный станок.

4 — Сделайте направляющую для кромок маршрутизатора

Иногда просто положиться на несколько зажимов и прочный стол для маршрутизатора недостаточно, чтобы сохранить прямые кромки.

Время от времени вам может понадобиться использовать Router Edge Guide на больших громоздких предметах, таких как шкафы и комоды.

В этом случае составление собственной направляющей — легкий путь к получению идеальных деревянных кромок.

5 — Сделайте круглый стол из фанеры своими руками (менее чем за 60 долларов!)

Хорошо, это не столько наконечник фрезерного станка, сколько проект по дереву, ориентированный на фрезеровку.

Но попробовать это так весело! И эти нестандартные круглые столы также могут быть отличным товаром для продажи в Интернете.

Я написал статью о создании и продаже поделок из дерева в Интернете.Вы можете прочитать полный текст, щелкнув здесь: 12 прибыльных изделий из дерева, которые можно производить и продавать из дома

Некоторые последние мысли

Если вы подготовите фанеру, предварительно заполнив эти пустоты, у вас не должно возникнуть проблем с использованием маршрутизатора на этой легкой искусственной древесине.

Хотите узнать о 9 преимуществах искусственной древесины? Щелкните здесь, чтобы ознакомиться со статьей: Что такое промышленная древесина?

Кроме того, планируете ли вы много фрезеровать фанеру? Тогда вы можете начать замечать, что биты вашего маршрутизатора тускнеют быстрее, чем обычно.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
