Полувальмовая крыша: фото, двускатная, четырехскатная, схема

При строительстве домов используют совершенно разные типы крыш.

Различаются они, в первую очередь, своей конструкцией.

Принято разделять крыши на совмещенные и скатные.

Крыши скатные устраивают там, где планируют создать чердачное пространство.

Такое пространство может быть жилое (мансарда) или холодное (чердак).

Одна из самых удачных и используемых скатных крыш – это крыша полувальмовая.


Еще такую крышу называют голландской.

Это обычная скатная крыша, у которой по торцам имеются небольшие свесы.

Полувальмовая крыша – это одновременно и очень красивое, и очень практичное решение.

Поскольку после ее устройства образуется одновременно и надежная долговечная кровля, и получается довольно просторная мансарда.

Такая конструкция отличается высокой устойчивостью к ветровым нагрузкам большой интенсивности и воздействию различных атмосферных осадков.

Варианты исполнения


Конструктивно полувальмовая крыша разделяется на двухскатную и четырехскатную.

Двухскатная крыша имеет по торцам свесы небольшого размера.

Именно благодаря этим свесам крыша способна выдержать сильные потоки ветра, и качественно защитить от осадков фронтоны дома.

У полувальмовой крыши такого типа много преимуществ.

Такая крыша позволяет получить на чердаке довольно большое пространство.

И конструктивно ее можно сделать какой угодно в зависимости от климата и вида кровельного материала.

Если в местности, где строится дом, зимы суровые и с большим количеством снега, то скаты крыши будут крутыми, а свесы – небольшими.

Если же климат более мягкий, и снега выпадет немного, то свесы делают побольше, а скаты более пологими.

Полувальмовая четырехскатная крыша является мансардной конструкцией с изломанным скатом.

Такую крышу устраивают, когда площадь помещения невозможно вписать в треугольную форму.

Под крышей в итоге остается очень много пространства, которое можно использовать, как хозяину здания будет угодно.

Хоть в роли жилой комнаты, хоть в роли чердака для хлама.

Преимущества и недостатки


Основное преимущество полувальмовой крыши – это возможность на чердаке обустроить жилое пространство.

Верхняя часть ската в таком случае желается пологой, а его нижняя часть – крутой.

Практически отвесной.

Использование кровли такого типа позволяет защитить фронтоны от ветра, снега и дождя.

Но, кроме преимуществ, такая крыша имеет и недостатки.

Их несколько:

  1. Стропильная система полувальмовой крыши довольно сложна. В ней содержится большое количество ребер, ендов, всевозможных подкосов, промежуточных стропил, нарожников, упоров, шпренгелей и иных элементов.
  2. При устройстве крыши такого типа расходуется большое количество кровельного и пиломатериала.
  3. Устроить такую крышу своими руками очень сложно и заниматься этим должны профессионалы.

Фотографии


Этот тип кровли может выглядеть довольно разнообразно.

Но все варианты очень красивы.



Устройство полувальмовой крыши


Полувальмовая кровля включает в себя довольно большое количество элементов.

Каждый элемент играет в общей картине свою специфическую роль и исключить его нельзя.

Роль несущего скелета играют мауэрлат и стропильная система.

Еще о способах крепления стропил к мауэрлату.

Об утеплении крыши изнутри в статье: https://proroofer.ru/montaz/uteplenie/uteplenie-kryshi-iznutri.html. Описано утепление кровли различными материалами.

О свойствах шифера здесь. О размерах и свойствах волнового и плоского шифера.

Стропильная система состоит из:

  • стропильных ног и полуног;
  • подкосов и ригелей;
  • конькового бруса и упоров;
  • обрешетки;
  • ендов и иных элементов, которые используются для того, чтобы обеспечить прочность и надежность в целом всей стропильной системы.

Если имеется определенная подготовка и уровень навыков, то разработать проект дома с полувальмовой крышей несложно и самостоятельно.

Но предпочтительнее, чтобы этим занимался профессионал.

Тогда можно гарантировать, что конструкция крыши будет соответствовать чертежу и получится прочной и надежной.

Виды стропильных систем


Вальмовая крыша, как и любая другая, состоит из стропильной системы и каркаса.

Сверху укладывается «кровельный пирог».

Очень важно, чтобы распределение нагрузки производилось равномерно на всю конструкцию, стены сооружения и его фундамент.

При возведении вальмовой крыши могут быть использованы разные типы стропильных систем.

Использование конкретной системы зависит от того, существуют ли в конструкции дома опоры или внутренние несущие стены.

Системы стропил существуют наслонные и висячие.

Висячая конструкция имеет 2 опоры, без промежуточной поддержки.

Опирается конструкция на несущие стены здания.

При использовании висячей конструкции на стены здания передается большое распирающее усилие.

Чтобы снизить его, используют затяжки из металла или дерева, которые соединяют стропильные ноги.

Система, имеющая наслонные стропила, используется там, где имеются внутри дома промежуточные стены.

Торцами стропила опираются на мауэрлат, который уложен и закреплен по периметру несущих стен.

Опорой для средней части стропила служит конструкция, которую устанавливают на среднюю несущую стену.

Такая конструкция весит меньше, чем при использовании висячих стропил и пиломатериалов на ее сооружение требуется меньше.

Такую конструкцию отличает от других высокая прочность и жесткость.

Монтаж стропильной системы


Процесс монтажа начинается с укладки на несущие стены здания мауэрлата.

Поверх стен заливается бетонный пояс с металлическими шпильками, установленными вертикально.

Шаг между шпильками составляет 120 см.

Чтобы в дальнейшем не возникло сложностей между стыковкой мауэрлата и стропила, располагать шпильки следует между стропилами.

Затем на бетонный пояс кладут несколько слоев рубероида и устанавливают мауэрлат, в котором предварительно устраивают отверстия под шпильки.

Для мауэрлата, как правило, используют брус, имеющий сечение 150 х 150 мм.

Конструктивно устройство полувальмовой крыши представляет собой устройство конька, к которому присоединяются диагональные или накосные стропила.

Стропильная система полувальмовой крыши» class=»size-full wp-image-1064″ height=»202″ src=»https://proroofer.ru/wp-content/uploads/2014/09/stropila-poluvalmovoy-kryshi.jpg» width=»300″ /> Схема стропильной системы полувальмовой крыши


Для присоединения изготавливают особые вырубки и затем соединяют элементы при помощи скоб с мауэрлатом или коньком.

Продолжением конька являются диагональные стропила.

Эти элементы сходятся с углами здания и большая часть нагрузки от кровли лежит именно на них.

Поскольку на диагональные стропила опираются стропильные полуноги (нарожники), то изготавливают стропила из спаренных досок.

В итоге увеличивается несущая способность.

Затем, после того, как установлены нарожники, производят монтаж рядовых стропил, которые опираются на мауэрлат и конек.

Шаг стропил зависит от того, какой планируется использовать материал для утепления.

Если требуется перекрыть пролет большой длины, то используются дополнительные подкосы и упоры.

Монтаж кровельного материала


После того, как стропильная система установлена, можно укладывать «кровельный пирог».

Работы выполняются в такой последовательности:

  1. Между стропилами укладывается теплоизоляция. Используют для этого пенополистирол, вату минеральную или другие подходящие материалы.
  2. Поверх теплоизоляции укладывается гидроизоляция.
  3. Для закрепления гидроизоляции используется контробрешетка, которую монтируют поверх мембраны.
  4. Затем монтируется обрешетка в шахматном порядке. Если кровля планируется мягкая, то обрешетку изготавливают сплошной, без зазоров.
  5. Поверх обрешетки укладывается кровельный материал, который закрепляется к обрешетке;
  6. Для того чтобы защитить утеплитель от сырости, с внутренней стороны его закрывают пароизоляцией;
  7. Поверх пароизоляции монтируют декоративную обшивку;
  8. Выполняют установку коньков, обшивают карнизную коробку.

Конечно, такая система сложна, но она и надежна при этом.

Не следует забывать, что кровля должна проветриваться, и заранее позаботиться об этом.

Видео о полувальмовой крыше.

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

фото, устройство, как сделать четырехскатную кровлю для беседки

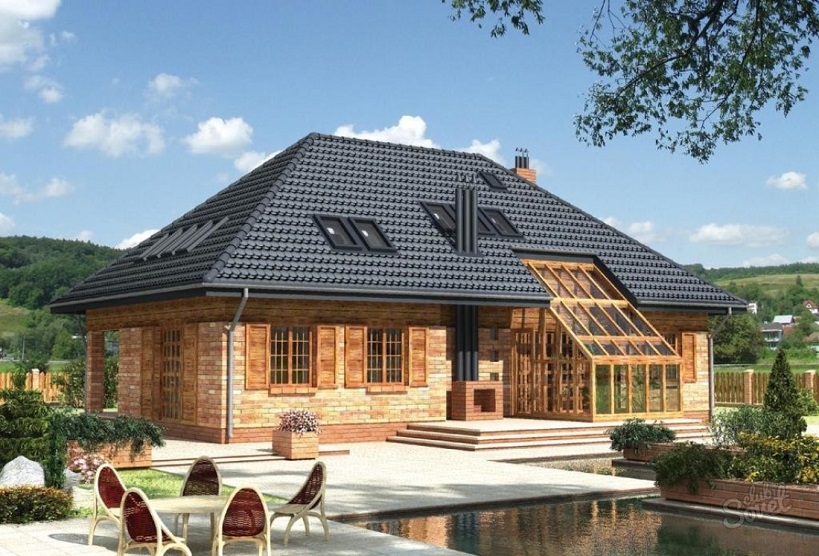

Пример вальмовой крыши

Зачастую, выбор крыши определяется формой всего здания, его архитектурным строением или желанием домовладельца. Четырехскатная кровля становится очень популярным архитектурным вариантом в современном загородном или городском домостроительстве.

Как сделать четырехскатную крышу, что такое вальмовая и шатровая крыша, каково их строение, стропильная система и ее монтаж — об этом и о многом другом можно узнать из этой статьи.

Типы вальмовых (четырехскатных) крыш

Если рассматривать четырехскатные крыши, то к ним можно отнести любые крыши, у которых есть четыре ската. При этом два из этих скатов должны иметь трапецевидную форму, а оставшиеся два приобретают подобие треугольников.

Можно услышать и о других типах четырехскатных крыш, таких как вальмовые крыши и шатрового типа, а также переходный вариант — полувальмовые. Все эти подвиды, по сути, то же самое, что и четырехскатная крыша, только немного дополненная конструктивно и видоизмененная.

Вальмовая четырехскатная крыша — это вариант кровли с двумя скатами треугольной и двумя трапецевидной формы. Здесь как раз треугольные скаты и носят название вальмов. Если под крышей планируется сделать жилое помещение, то мансардные окна встраиваются в конструкцию скатов крыши.

Полувальмовая кровля — в этом варианте вальмы имеют плоскости ломанного типа, но в тоже время состоят также из трапеций и того же треугольника, только верхнего.

Шатровая крыша обычно состоит из четырех треугольных плоскостей, сходящихся в одной точке в верхней части крыши, таким образом напоминая пирамиду с четырьмя ребрами. В основе такой крыши лежит квадрат. Фронтоны на этом типе крыши также не предусмотрены.

Варианты проектирования четырехскатных крыш

Первым этапом перед возведением крыши является составление общего проекта, где должны быть продуманы все основные моменты будущей постройки. Рассчитываются все основные нагрузки, которые могут быть возложены на систему стропил. Сюда включается следующее:

  • предполагаемый вес кровельного материала;
  • определение веса всего кровельного «пирога», который включает в себя такие элементы, как слой утеплителя, гидроизоляционные материалы, а также необходимый слой гидроизоляции;
  • расчет предполагаемой снеговой нагрузки на кровлю здания;
  • учитывается и количество осадков в летний период;
  • увеличение нагрузки от порывов ветра;
  • а также учет веса всего оборудования, которое  предполагается задействовать при монтаже крыши.

Необходимо также определить, какими должны быть уклоны на скатах кровли. Просчитав все необходимые параметры, можно начинать расчет сечения, а также общую длину всей стропильной системы и отдельных ее элементов. В зависимости от предполагаемого угла скатов нужно подбирать и подходящий кровельный материал.

Если крыша предполагается практически плоская, т.е. градус наклона небольшой (от 6 до 15), тогда лучше использовать кровельные материалы рулонного типа. Если же угол наклона очень крутой (от 35 градусов и выше), тогда лучше использовать металлочерепицу, листы профнастила или асбестоцементные листы.

Стропильная система четырехскатной крыши

В проект должны быть включены все этапы и чертежи, как постройки всей стропильной системы, так и всех узлов соединения, а также и расположение обрешетки. Помимо этого в проекте должны быть учтены и другие особенности, характерные для этого вида крыши, такие как устройство кровельного пирога и остальных элементов крыши.

Если проект будет достаточно подробным, то можно будет довольно легко выяснить, сколько нужно строительных материалов для крыши, включая стропильную систему, а также всю систему кровельного пирога.

Если нет возможности сделать такой подробный проект, тогда его можно заказать в любой фирме, которая занимается строительством. Там с легкостью рассчитают все нагрузки, которые будут отражены в требованиях заказчика.

Основные нагрузки, действующие на стропильную систему

Если составляется проект для вальмовой крыши, то нужно производить учет всех нагрузок, которые могут воздействовать на кровлю. Условно их можно разделить, на временные нагрузки и те, которые действуют постоянно.

Временные нагрузки — это нагрузки, связанные с погодными условиями эксплуатации кровли, такие как снег, дождь и так далее.

Постоянные нагрузки — это собственно сама кровля крыши и ее составляющие, такие как кровельный материал, система креплений, ну и, конечно же, сама стропильная система.

Если уклон крыши составляет меньше, чем 60 градусов, тогда расчет снеговой нагрузки, которая характерна для средней полосы России, нужно согласовывать со СНиП (это 180 килограмм на 1 квадратный метр). Но, конечно же, она может в разное время зимнего периода значительно меняться и доходить до 400 килограммов на метр.

Уклон крыш также может быть различным. Если он планируется меньшим, чем 30 градусов, то в этом случае считается, что расчет ветровой нагрузки вовсе не нужен, так как ветер ни оказывает никакого существенного влияния на такую крышу.

Стропильная система четырехскатной крыши и ее монтаж

Вальмовая крыша включает в себя не только стропила, она также имеет брус, на который опирается вся стропильная система. А сам брус, который укладывается на стены,  называется мауэрлатом. Располагают его строго горизонтально, так как в противном случае это может привести к нарушению в геометрии всей крыши.

По мауэрлату проходят также потолочные балки. При возведении деревянных домов стропила закрепляются к венцу верхнего сруба.

При установке стропильной системы нужно обратить особенное внимание на правильную установку, накосных стропил, так как, это очень важная часть в строении всей крыши.

Накосные стропила — это коньковый брус с некоторым раздвоением на концах и разными ногами, упирающимися в углы стен и сходящиеся под углом.

Пример крепления накосных стропил

Накосные стропила (диагональные)  должны крепиться к мауэрлату дополнительно при помощи так называемых нарожников, т.е. укороченных стропильных ног, главной задачей которых является поддержка накосных стропил.

Если площадь крыши очень большая, то в этом случае могут быть установлены шпренгельные фермы, они могут дополнительно снизить нагрузку с накосных стропил. Но шпренгельные фермы также требуют дополнительных расходов строительных материалов для сооружения затяжек, на которые они будут опираться.

Кроме этого в конструкции вальмовой крыши могут быть установлены подкосы, дополнительные стойки, затяжки. Все это нужно для того, чтобы еще больше укрепить каркас для распределения равномерной нагрузки на всю крышу.

Что касается диагональных стропил, то они закрепляются вверху к коньковому прогону, а он в свою очередь должен опираться на балку перекрытия, установленную продольно.

Концы накосных стропил, которые находятся внизу, должны быть закреплены на мауэрлате при помощи врезок, а также укреплены дополнительными крепежными узлами.

Если все диагональные стропила уже будут выставлены, тогда можно начинать установку других стропил. Шаг, с которым должны быть установлены стропила, должен быть уже рассчитан на стадии проектирования.

Накосные стропила могут быть стянуты, при необходимости, междудруг другом у верхней части крыши дополнительной стяжкой — ригелем. Обычно ригель располагают на расстоянии в один метр от самого верха конька. Он часто бывает необходим для того, чтобы кровля лучше могла переносить нагрузки, связанные с ветром.

Обязательно нужно как можно более внимательно отнестись к местам соединения мауэрлата и ног стропил. Так как, безусловно, это основные точки, именно они во всей конструкции ответственны за ее прочность.

После окончательной установки всей стропильной системы сооружают обрешетку, а также дополняют другими необходимыми слоями, в том числе и для утепления кровли.

Работы по соединению конькового узла и других элементов

Коньковый узел (место, где соединяется коньковый прогон с другими накосными стропилами) может быть выполнен различными способами. Это зависит от того, сколько используется промежуточных опор, а также стоит учесть и конструктивные особенности наслонных основных стропил, предназначенных для поддержки четырехскатной крыши всего дома.

Если стропила на всех основных скатах упираются только в коньковый прогон, то диагональные стропила должны упираться в консоли конькового прогона. При всем этом консоли должны немного выходить за подстропильную раму (на расстояние в 100 миллиметров). Если выпуск оказался слишком большим, то лишнее потом спиливают.

Монтирование шпренгеля

Если же в конструктивных элементах основных скатов используются только боковые прогоны, а все стропила сделаны из простой доски, тогда необходимо для усиления кровли установить шпренгель, у которого должна быть стойка. Именно на нее впоследствии будут опираться стропила, идущие по диагонали.

То место, где соединяются стропила и консоли, а также шпренгель, стесывается под горизонтальным углом, а затем прибивается гвоздями. При этом дополнительно могут быть использованы хомуты из металла или скрутки из проволоки.

Три способа крепления нарожников к диагональной ноге стропил:

  • С помощью самого обычного запила (в плоскости диагональных стропил) и нескольких прочных гвоздей
  • С применением гнездовых соединений, которые выбираются на диагональных стропилах под самые верхние концы закрепляемых нарожников
  • Крепление черепных брусков (50 х 50 мм) по длине всех диагональных стропил и нарожников, которые упираются в них с двух сторон. При этом дополнительно укрепляются и накосные стропила. Если шаг нарожников не совпадает с шагом рядовых стропил, тогда его немного сдвигают.

Накосные стропила, нижней своей частью, могут упираться в мауэрлат, но он должен быть уложен под тем же углом, под которым уложены и стены. Таким образом, конструкция может иметь как распорную составляющую, так и быть совершенно безраспорной. При возникновении такой необходимости верхний пласт стропил, идущих по диагонали, аккуратно стесывают под нужными углами.

Особенности устройства шатровой четырехскатной крыш Шатровая крыша

Особенностью шатровой крыши является то, что у нее есть коньковый узел, а конька, как составного элемента крыши, она не имеет. Коньковый узел представляет собой место, где соединяются все четыре ската. Четырехскатная крыша для беседки очень часто имеет шатровый тип кровли. Стропильная система такой крыши для жилого дома образована системой накосных стропил и нарожниками.


Если в ранее разрабатываемом проекте учитывалась возможность установки центральной стойки, тогда проектирование и монтаж крыши можно осуществлять по принципу наслонных стропил. Если же в проекте этого задумано не было, то можно сооружать крышу при помощи системы висячих стропил.

Перед тем, как начинать монтаж такой крыши, необходимо проверить, все ли хорошо с правильностью размеров стен. Например, если стены вдруг окажутся разной высоты, то в таком случае сделать крышу шатрового типа будет попросту невозможно.

Чтобы понять, все ли в порядке со стенами, необходимо измерить их диагонали. В случае если они не равны, необходимо будет прибегать к некоторым хитростям, чтобы  «выровнять» стены.

В этом случае при укладке мауэрлата нужно постараться уложить его так, чтобы углы со стенами казались прямыми. Конечно, для этого потребуется изрядно потрудиться, но без выпрямления стен невозможно будет добиться сведения всех элементов крыши в одну точку. А это очень важно, ведь если «завалить» хотя бы один скат, то нагрузка будет распределяться неравномерно, что может привести к будущему обрушению крыши.

Установка стропильной системы, начинается с того момента, когда с разных сторон, парами устанавливают накосные стропила. Диагональные стропила всей конструкции такого типа обязательно должны держать упор на мауэрлате, при этом должны быть использованы шпренгели.

На самом последнем шаге закрепляются нарожники. Крепление нарожников из досок выполняется прямо к накосным стропилам с использованием брусков.

В данной статье были рассмотрены разные типы четырехскатных крыш. Все они имеют примерно одинаковые принципы постройки. Но в отдельных случаях, как, например, при возведении шатровой крыши имеется ряд особенностей, которые присущи исключительно этому типу кровли. Чтобы увидеть, как выглядят четырехскатные крыши, нужно всего лишь в строке поиска ввести запрос: «четырехскатная крыша фото».

Но нужно помнить, что вальмовые или четырехскатные крыши, это довольно сложный тип крыши в плане монтажа и отделки, поэтому лучше всего для проектирования и строительства этого вида крыш воспользоваться помощью профессионалов, которые всегда помогут и сделают ваш дом более надежным, комфортным и приносящим покой вам и вашим близким!

Четырехскатные крыши домов разновидности — Кровля и крыша



Стропильная система четырехскатной крыши

Крыша частного дома, имеющая четыре, а не один и не два ската, выглядит гораздо более серьезной конструкцией, каковой она и является. Собрать такую стропильную конструкцию не сложнее, чем крышу двухскатную, но преимуществ стропильная система четырехскатной крыши имеет больше. Качество кровли обеспечивается прочностью стропильной системы.

Четырехскатная крыша своими руками

Особенности крыши из четырех скатов

  1. Главное преимущество – отсутствие щипцов и фронтонов. Нетрадиционная конструкция стропильной системы позволяет крыше без последствий переносить сильные ветра, минимизировать возможные разрушения в местах свесов карниза с течением времени, также отсутствие фронтона — это экономия на стройматериалах и трудозатратах;
  2. Концы стропил, которые пересекаются между собой и крепятся на балке конька, придают конструкции жесткость, препятствуют деформированию крыши под весом осадков, стройматериалов кровли или оборудования, смонтированного на крыше;
  3. Конструкция и устройство стропильной системы вальмовой крыши предполагает возможность обустройства карнизных свесов по периметру всего дома, защищая фасад от атмосферных воздействий и перепадов температуры;
  4. В плане архитектурного соответствия четырехскатная крыша при пристройке веранды или мансарды к дому делает здание более устойчивым к неравномерно распределенным нагрузкам;
  5. Эстетичность четырехскатной крыши доказана практикой и временем – такие конструкции используются с тех времен, как люди научились строить себе убежища, которые потом превращались в прочные и красивые дома.

Каким образом будет конструироваться стропильная система четырехскатной крыши, зависит от того, какая будет кровля – шатрового типа или вальмовая. Поэтому стоит подробнее рассмотреть эти разновидности четырехскатной крыши, их особенности и устройство.

Устройство вальмовой крыши

Вальмовая крыша

Крыша по вальмовому типу представляет собой сборку двух трапециевидных или треугольных деревянных узлов. Эти элементы скрепляются между собой плоскостями верхних поверхностей, а грани треугольников перекрываются коньковыми скатами.

На стропильный каркас вальмовой крыши монтируется кровельный пирог, состоящий из нескольких слоев: гидроизолятора, теплоизолятора, вентиляционного слоя стройматериалов, и финишного декоративного и защитного покрытия. По типу крепления стропильная система вальмовой крыши подразделяется на висячую и и наслонного типа. Наслонная схема стропильной системы четырехскатной крыши в исполнении более экономична, проще в монтаже и по конструкции. Системы стропил

Важно: При наклоне вальмовой крыши ≤ 35° обязателен монтаж вспомогательных опорных балок, чтобы укрепить длинный пролет со стропилами наслонного типа. Дополнительные опоры предохраняют дом от атмосферной влаги, сильных ветров и перепадов температур.

Схема стропильной конструкции крыши с четырьмя скатами

  1. Стропила накосной конструкции – брус, монтирующийся по диагонали, одним торцом упирающийся в мауэрлат, вторым торцом крепится к следующей стропильной паре. Так как в развернутом виде накосные стропила имеют очень большие размеры, то на крыше их необходимо сразу надежно фиксировать. Также накосные стропила выполняют роль опоры для нарожников;
  2. Трапециевидные деревянные сборки для скатов кровли;
  3. Нарожники – конструкции небольшого размера из стропильных балок короткой длины, укрепляются на стропилах накосного типа. Если ширина стен дома составляет ≥ 4,5 м, то стропильную конструкцию соединяют в блок из нескольких элементов, чтобы потом из этих блоков составлять единую кровлю;
  4. Подкосы, ригели и стойки служат для минимизации размеров и применения нарожников. Применение этих элементов позволяет собрать кровлю практически без дополнительного укрепления;
  5. Лежни служат опорами для стоек и подкосов, нижним концом их упирают в подставки из кирпича на внутреннем стенном торце или подгоняют под размер подкладками деревянных брусков;
  6. Прогон представляет собой балку, уложенную параллельно нижней опорной балке. Служит для обеспечения прочности стропильной конструкции;
  7. Шпренгелями увеличивают жесткость стропильной системы по всем направлениям. Шпренгели должны иметь такое же сечение, как и стропила, и крепятся они по длине пролета.

Схема четырехскатной кровли

Шатровая крыша

Крыша по типу шатра собирается из треугольных деревянных конструкций. Не специалисту совладать с построением такой крыши будет непросто, так как здесь важно абсолютно точно соблюдать все размеры и габариты, чтобы добиться полной симметрии шатровой крыши. Но благодаря такой крыше ваш дом выдержит ветер любой силы, даже ураган. Самодельная четырёхскатная крыша стропильная система которой выполнена в виде шатра, превосходно предохраняет жилье от проникновения холода и влаги даже в чердачное или мансардное пространство.

Крыша в виде шатра

По конструкции чертежи вальмовой и шатровой системы стропил похожи, так как состоят из одинаковых узлов и элементов. Разница — только длине стропил и вариантах монтажа. В шатровой конструкции также хорошо работают стропила висячего или наслонного типа, но висячие элементы закрепить своими силами дилетанту очень сложно – потребуется помощь профессионала. Шатровую крышу часто обустраивают над площадями без внутренних перекрытий, перегородок и стен, и стропильные балки для опор укладываются на несущие стены. Детали наслонной конструкции изготовить дешевле и легче, но, чтобы с ними можно было работать, необходимо наличие внутренней несущей стены и/или бетонных колонн.

Безраспорно-наслонная схема

Как работать со стропилами – советы и правила

  1. Перед началом работ с любыми изделиями из дерева их необходимо обработать антисептическими и антипиреновыми средствами;
  2. Древесина для любых элементов стропильной системы должна быть хорошо высушена в естественных условиях. Влажность материала должна быть ≤ 22%;
  3. Мауэрлат делается бруса с квадратным сечением 150 мм или прямоугольным сечением 150 х 100 мм.
  4. Стропила должны иметь ≥ в длину 50 мм, и в ширину ≥ 150 мм;
  5. Для всех изделий стропильной системы используется одна порода дерева, и желательно – хвойные породы;
  6. Чтобы изготовить большое количество ригелей, стоек и прогонов с один углом среза, используется заранее заготовленный шаблон.

Шаблон для разметки стропил

В вальмовой системе стропил сначала делается опора в виде мауэрлата. От ровного устройства мауэрлата зависит не только прочность конструкции, но и эстетичность всей крыши, поэтому опорные балки должны быть уложены строго по горизонтали. Облегчить выравнивание мауэрлата может заливка небольшого ростверка (опалубки) по всему периметру стен дома.

Для крепления ростверка к стенам используются арматурные штыри, вбитые или вставленные в стену. Через отверстия в этих стержнях мауэрлат крепится резьбовыми соединениями к стенам и ростверку.

Как крепить мауэрлат

Как собирать и монтировать на месте стропильную систему четырехскатной вальмовой крыши:

  1. Верхние плоскости несущих стен дома необходимо перед установкой стропил вскрыть гидроизоляторами – мастикой, битумом, гудроном. Сверху на слой гидроизоляции укладывается рубероид;
  2. Опорный брус, из которого будет собираться мауэрлат, насаживается на штыри в стенах, притягивается гайками с шайбами. При монтаже мауэрлата нужно постоянно проверять его горизонтальность при помощи уровня;
  3. Следующей крепится центральная опора – к ней будут прикрепляться стойки с коньком. Опорная балка укладывается или на боковые балки мауэрлата, или на поверхности внутренних несущих стен;
  4. Для главной опоры конька устанавливаются вертикальные балки. Коньковые опоры не нужно сразу крепить жестко – только после полной сборки системы стропил. Жесткость можно придать стальными уголками, деревянными распорками или металлическими шпильками;
  5. Чтобы вальмовая крыша была идеально симметричной, стропила треугольных вальмовых конструкций опирают на мауэрлат в расчетных местах. Разметку под каждое стропило нужно делать заранее, чтобы балка не попала на крепежный стержень. Промежуточные стропильные балки нужны, чтобы соединить конек со стенами;
  6. Дальше устанавливаются накосные стропильные балки, которые будут соединять каждый угол дома с концом коньковой балки;

Важно: между свесом и стеной выдерживается расстояние ≥ 50 см. Если участок выбран в регионе с сильными ветрами, то это расстояние увеличивается в 2 раза. Таким образом обеспечивается защита крыши и стен от осадков, которые могут задуваться и увлажнять поверхности вплоть до фундамента.

Крепление стропил к мауэрлату

  1. Теперь можно крепить рядовые стропильные брусья, чтобы соединить мауэрлат с коньком. Расстояние между стропилами рассчитывается, исходя из общих размеров крыши и длины промежуточных стропил. Некоторые кровельные стройматериалы нужно укладывать на часто смонтированную обрешетку, поэтому общих рекомендаций по соблюдению расстояний нет. Рядовые стропила в стандартном решении крепятся в паз через 0,4-0,5 м, также место крепления можно усилить гвоздями или стальными накладными пластинами;
  2. Если крыша имеет небольшой угол наклона, то стропила нужно усилить шпренгелями из-за дополнительного давления снега зимой;
  3. Для укрепления верхнего торца накосных стропильных брусьев монтируется ферма из шпренгелей. Она состоит из 2-х подкосин, выходящих из одной точки.
  4. Последний шаг в строительстве стропильной системы – обрешетка. Материал для каркаса обрешетки выбирается, исходя из кровельного материала. Чаще всего это квадратные рейки сечением 5 см, а если обрешетка будет сплошной, то можно использовать для доски или пятислойную фанеру.

Четырёхскатная крыша стропильная система, видео, фото


Крыша частного дома, имеющая четыре, а не один и не два ската, выглядит гораздо более серьезной конструкцией, каковой она и является. Собрать такую стропильную конструкцию не сложнее, чем крышу двухскатную, но преимуществ стропильная система четырехскатной крыши имеет больше.

Источник: jsnip.ru



[content-egg module=GdeSlon template=compare]

Виды крыш частных домов по конструкции и геометрическим формам

Крыша современного дома – это не просто накрытие для него, существующее в целях защиты от дождя, снега и солнечных лучей. Крыша – это своеобразное продолжение дома в архитектурном плане, благодаря которому и формируется его общий вид. Более того – от того, крыша какого типа установлена на доме и зависит его общая комфортность.

Хотя, крыша должна быть не только красивой, но еще и надежной. В принципе, существуют многочисленные виды крыш частных домов, однако самыми распространенными являются лишь некоторые из них, о которых и пойдет речь в этой статье.

Крыши в зависимости от конструктивных особенностей

Итак, если говорить в целом, то все крыши по своим особенностям в конструктивном плане делятся на скатные и плоские. И те, и другие имеют ряд достоинств и недостатков.

1. Например, в настоящее время крыши плоского типа в процессе возведения жилых частных домов, практически не используются. Причина кроется в том, что уклон в 3 градуса, который имеет крыша такого типа, ведет к тому, что с нее плохо «скатываются» атмосферные осадки. А это значит, что о хорошей надежности плоской крыши говорить не приходится. Да и в дизайнерском отношении плоская крыша сильно проигрывает скатной. Поэтому, в большинстве случаев, плоская крыша оборудуется тогда, если на ней планируется организовать какое-либо дополнительное пространство типа бассейна, палисадника или террасы.

Конструкция плоской крыши.

2. Намного практичнее в этом плане скатная крыша, которая имеет ряд преимуществ по отношению к крыше плоского типа. Достаточный угол ската способствует тому, что крыша самостоятельно очищается от воды и снега, и в целом представляет собой более надежную конструкцию, нежели плоская крыша. Под такой крышей можно легко сделать чердак или мансарду. Несмотря на ряд достоинств, у скатной крыши имеются и некоторые недостатки, которые связаны с дороговизной строительства и со сложностью ее ремонта в процессе эксплуатации.

Строение скатной крыши.

Чердачные и бесчердачные скатные крыши

Справедливости ради стоит сказать, что владелец будущего дома старается выбирать какой-либо 1 из нескольких предлагаемых вариантов крыш домов. Т.е. либо конструкцию чердачного типа либо бесчердачную (мансардную).

1. Крыша чердачного типа отличается своей простотой сооружения, поэтому такую крышу можно легко соорудить даже самостоятельно. Очень часто от типа материала кровли и зависит угол уклона чердачной крыши. При этом следует учитывать как нагрузку, которую должна держать такая крыша, так и стоимость строительного материала при ее сооружении. Кроме того, этот тип предусматривает возможность ремонта без замены всей кровли. Если выбор сделан в пользу чердачной крыши, то необходимо сразу определиться с тем, будет ли чердак эксплуатироваться в дальнейшем или нет. Т.е. именно от этого решения и будет зависеть выбор верхнего перекрытия чердака, которое может быть как деревянным, так и ж/бетонным.

Чердачная крыша – разделенная со всем помещением.

2. К еще одному типу крыши относится мансардная. Она же – бесчердачная. Основное ее отличие от остальных видов чердачных крыш в частных домах состоит в том, что наружными стенами в этом случае будут выступать кровельные конструкции. Такая крыша весьма оригинальная, поэтому и внешний вид самого дома будет очень необычным. И все бы ничего, но рабочая площадь чердачного помещения в этом случае уменьшается, а сам процесс возведения мансардной крыши очень нелегкий и самостоятельно справиться с ним без соответствующего опыта, нелегко.

Мансардная крыша изнутри.

Как правило, у бесчердачной крыши есть некоторый излом, поэтому в целях ее укрепления, приходится изнутри ставить деревянные подпорки. Однако при должной фантазии и из этого можно извлечь пользу, если обшить такие подпорки фанерой и превратить все это в полезные шкафчики и ниши для временно ненужных вещей.

Разновидности скатных крыш по геометрическим формам

Кроме того, конструктивные особенности крыш могут определять и различные формы крыш частных домов.

Односкатная крыша

На данный момент, самой простой и дешевой считается односкатная крыша. Это плоский вид крыши, которая опирается на стены, имеющие разную высоту. В результате чего, наклон крыши происходит в одну, какую-либо сторону. Обычно она чаще всего используется при строительстве сараев, гаражей и других хозяйственных построек. Но нередко ее можно увидеть и на дачных домиках. При всех своих достоинствах, основной недостаток такой крыши состоит в том, что мансарду в доме с такой крышей обустроить нельзя. Да и ее внешний вид оставляет желать лучшего.

Дом покрытый односкатной крышей.

Двускатная крыша

2-х скатная крыша является распространенной в селах и в небольших городах. Этот вид крыши дошел до наших дней с давних времен. Как можно догадаться, состоит такая крыша из 2-х скатов, соединенных друг с другом при помощи «конька». Интересно, что такие скаты бывают как симметричными относительно друг друга, так и отличаться друг от друга углом наклона или длиной. Под такой крышей можно легко оборудовать чердак или мансарду. Этот вид крыши можно смело считать самым практичным и наиболее распространенным. Части стен здания, которые ограничивают чердачное помещение с обеих сторон, называются фронтонами.

Один из самых распространенных видов крыш – скатная крыша. Фото – barntoolbox.com

Вальмовая крыша

Если вместо фронтонов устанавливаются 2 ската треугольной формы, то данная крыша носит название вальмовой, а сами скаты именуются вальмами. Верхняя часть скатов имеет слуховые окна. Если сравнивать этот тип крыши с рассмотренным выше, то сооружать его намного сложнее. Поэтому, строительство такой крыши необходимо доверять только профессионалам. Зато устойчивость таких крыш к осадкам и сильным ветрам – просто феноменальная.

Пример дома с вальмовой крышей.

Полувальмовая крыша

Полувальмовый тип крыши считается промежуточным звеном между 2-х скатной и вальмовой крышами. Торцевые фронтоны в этом случае сделаны в виде трапеции, а их верх накрыт полувальмами. Как правило, в таких крышах на фронтоне можно разместить вполне полноценное окно, а сами полувальмы представляют собой довольно интересные декоративные элементы.

Существует и еще один вид полувальмовой крыши, когда нижняя часть фронтона просто перекрывается скатом. Это позволяет обеспечить правильную треугольную форму оставшейся части фронтона, в котором обычно организовывается слуховое окно. Если судить о такой крыше по ее внешнему виду, то она представляет собой довольно большой интерес для дизайнеров.

Слева первая разновидность, справа вторая разновидность вальмовой крыши.

Шатровая крыша

У вальмовой крыши есть еще одна разновидность, которая получила название шатровой крыши. Конструктивно она имеет 3 и более скатов, сходящихся в одной верхней точке. Этот тип крыши не имеет конька, к тому же симметричность скатов по отношению друг к другу, просто поражает. Если дом имеет форму правильного многоугольника или квадрата, то в нем обычно используется шатровый тип крыши. В плане устойчивости к ветрам, этот тип крыши довольно хорошо себя зарекомендовал. К тому же, с точки зрения дизайнерской мысли, альтернатив таким крышам мало.

Пример шатровой крыши.

Многощипцовая крыша

Если здание имеет форму сложного многоугольника, то оно обычно накрывается многощипцовой крышей. Такие крыши очень сложны конструктивно из-за своей непростой системы стропил. Тем не менее, при удачном проекте такой крыши, можно создать очень уникальную конструкцию.

Пример многощипцовой крыши.

Ломаная крыша

К видам мансардных крыш частных домов нередко относят и ломаный тип крыши. Такую крышу иногда называют крышей мансардного типа. Они имеют довольно большой угол наклона излома, что позволяет более полно использовать полезную площадь мансарды в здании.

Вариант ломанной крыши.

Купольная и коническая крыши

Купольные и коническая крыши встречаются очень редко, что касается частных жилых домов. Как правило, эти конструкции представляют собой сооружения округлой формы, однако накрывается ими не все помещения дома, а лишь отдельные его элементы, к которым, к примеру, можно отнести веранды круглой формы, либо декоративные башенки.

Слева купольная и справа коническая крыши.

Комбинированные крыши

Но самую сложную конструкцию имеют комбинированные типы крыш. Если говорить более простым языком, то такие крыши представляют собой сочетания многощипцовой, шатровой, полувальмовой конструкции. Несмотря на это, если коттедж имеет комбинированную крышу, то его весьма необычный вид привлекает внимание, ибо имеет большое количество слуховых окошек, крытых небольших балкончиков, а также веранды открытого и закрытого типа. И все бы ничего, но такие крыши нелегко строить и обслуживать в дальнейшем.

Пример комбинированной крыши.

Как бы там ни было, но крыши, вне зависимости от своей формы или типа, постоянно совершенствуются и дополняются новыми элементами.

Виды крыш частных домов их формы и варианты Фото


Представляем вашему вниманию все возможные виды крыш частных домов которые отличаются как по конструктивным особенностям так и по формам. Рассмотрим все плюсы и минусы той или иной формы крыши частного дома и в каких случаях их можно применять для покрытия вашего дома.

Источник: srbu.ru



[content-egg module=GdeSlon template=compare]

Какие бывают вальмовые крыши, особенности конструкций

Устройство вальмой крыши — далеко не самый простой вариант для исполнения своими руками. Особенно если конструкция отягощается дополнительными элементами в виде мансардных окон или скворечников. Расчёты таких устройств сложны и громоздки, а от них зависит прочность и долговечность устройства. Если они выполняются самостоятельно, нужно по окончании проконсультироваться с профессионалом и только после этого приступать к исполнению проекта.

Что такое вальмовая крыша

Кровли из четырёх скатов, два из которых, расположенные напротив друг друга, имеют форму трапеции, а два остальных — треугольника, называются вальмовыми. Вальма — это треугольный скат.

Вальмовая крыша состоит из четырёх и более скатов в форме обычного или усечённого треугольника

Крыши такой конструкции получили довольно широкое распространение в современном загородном строительстве. Кроме удобства и функциональности, они просто красивы. Воспользовавшись таким архитектурным решением даже в самом простом варианте, можно сделать своё жилище изысканным.

Плюсы и минусы вальмовой крыши

Как у всякой строительной конструкции, у вальмовых кровель имеются свои положительные и отрицательные качества.

К положительным сторонам вальмовых кровель относят:

  1. Способность переносить значительные ветровые нагрузки за счёт увеличенного угла между скатами.
  2. Высокую прочность, позволяющую выдерживать значительные снеговые нагрузки.
  3. Возможность устраивать широкие карнизные свесы по всем сторонам здания. Они эффективно защищают стены и фундамент здания от осадков.
  4. Красоту и изящество. Вальмовые крыши визуально скрадывают высоту здания с мансардным помещением.

Имеются и отрицательные моменты при использовании вальмовых кровель:

  1. Высокая сложность конструкции стропильной системы. Это затрудняет расчёты и приводит к удорожанию работ по их изготовлению.
  2. Уменьшение размеров подкровельного пространства за счёт большого угла между скатами. Из-за этого мансардное помещение в таких домах получается маленьким.
  3. Возможность проникновения влаги через мансардные окна. Этого можно избежать, если укрыть их на время непогоды плёнкой, но такой приём крайне неудобен.

Главным отрицательным фактором вальмовой кровли считается высокая сложность стропильной системы, доступная только опытным мастерам. Этим же объясняется и высокая стоимость изготовления четырёхскатных крыш.

Особенности конструкции

Опорами для стропил вальмовой крыши являются мауэрлат и коньковая балка. Кровельный скелет состоит из следующих деталей:

  1. Опорное основание (мауэрлат). Его изготавливают из бруса 100х150 или 150х150 мм в зависимости от конструкции здания. Укрепление рамы мауэрлата в горизонтальной плоскости производится установкой четырёх укосин, придающих конструкции необходимую жёсткость.

Мауэрлат чаще всего изготавливается из мощного бруса и крепится к верхним торцам стен при помощи шпилек или нагелей

Коньковый брус крепится к стойкам и является опорой для всех основных стропил

После закрепления всех диагональных стропил временные подпорки стоек убирают

Конструкция стропильной системы включает в себя несколько важных элементов, каждый из которых выполняет строго определённую функцию

Описанное устройство стропильной системы применяется при прямоугольной форме каркаса здания. Если же дом квадратный, стропильная система строится таким же образом, но установка конькового прогона не производится, поскольку все скаты сходятся в одной точке. Такая крыша называется шатровой.

Виды вальмовых крыш

Кровли такой конструкции разнообразны. Их форма часто определяется размерами здания и его конструктивными особенностями в виде балконов, мансард и других архитектурных элементов. Различают несколько основных видов вальмовых кровель.

Полувальмовая крыша

Полувальмовая кровля сама по себе может выполняться различными способами. Так, для голландской вальмы характерен укороченный скат с расположенным под ним вертикальным фронтоном. Чаще всего применяется, если в доме устроено мансардное помещение и нужны окна для него. При этом вальма укорачивается на две трети или половину длины. Это производится смещением стойки к торцу здания с удлинением коньковой балки.

Голландская полувальма позволяет расширить мансарду и использовать вертикальное остекление

Несколько иначе формируется кровля датской вальмы. В этом случае сверху выполняется укороченный фронтон, а затем устраивается скат кровли трапецевидной формы.

При формировании датской полувальмы серху устраивается укороченный фронтон

Четырёхскатная вальмовая крыша

Второе название четырёхскатной вальмовой крыши — шатровая. Он состоит из четырёх одинаковых скатов, сходящихся в одной точке. Это получается, если форма здания квадратная. По сути, на такой кровле всего четыре диагональных стропила, остальная поверхность образуется нарожниками. Шатровая кровля обычно устраивается с углом наклона до 30 o и отличается повышенной устойчивостью к ветровым нагрузкам.

Шатровую кровлю можно возвести только на квадратном здании

Четырёхскатная кровля по-американски

Появление американского варианта четырёхскатной крыши связано с желанием использовать подкровельное пространство для создания мансардного помещения. Для этого можно установить на каждой стропильной паре поперечную затяжку и дополнительно укрепить ригеля на нужной высоте. Такие решения принимаются на стадии проектирования. Установка затяжек коренным образом изменяет всю механику стропильной системы. Они компенсируют распирающие усилие от стропил на мауэрлат, а следовательно, и на стены.

Затяжки и ригеля, проложенные в каждой стропильной паре, устраняют распирающие нагрузки и укрепляют кровлю

Вальмовая крыша с «кукушкой»

Такое устройство несёт в себе не только чисто декоративные функции. На самом деле «кукушка» (или «скворечник») помогает решить несколько чисто прикладных проблем:

  1. Увеличение полезного пространства мансардного или чердачного помещения. За счёт «кукушки» можно устроить дополнительные кладовые, ниши или санузел.
  2. Обеспечение дополнительного естественного освещения, которого в мансарде всегда недостаточно. А это основное требование санитарных норм в отношении жилых помещений.
  3. Возможность устройства вертикального остекления. «Кукушка» представляет собой дополнительный фронтон с вертикальной стеной, в которую врезать окно гораздо проще и дешевле.
  4. Улучшение внешнего облика строения.

Кроме расширения площади мансарды «кукушка» позволяет сделать в ней вертикальное окно

Для изготовления «кукушки» делается отдельный каркас поверх основной стропильной системы. Главная проблема, которая может возникнуть при устройстве такого элемента, это протечки в кровле. Поэтому такую работу лучше доверить опытному специалисту.

Для установки «кукушки» требуется вмешательство в основную стропильную систему кровли

Вальмовая крыша с козырьком

Установка козырька практикуется над главным входом в дом. Для этого поверх основной стропильной системы устраивается обрешётка для козырька. В отличие от создания «кукушки» основной скелет не нарушается, оставаясь монолитным. Кроме чисто утилитарных удобств, связанных с пользованием навесом, он является ещё и украшением дома.

Козырек на вальме выглядит очень красиво и защищает вход в здание от дождя и снега

Несимметричная вальмовая крыша

Создание несимметричной вальмовой крыши связано с желанием как можно более рационально использовать подкровельное пространство. Характерным признаком несимметричной кровли является наличие скатов различной величины и угла наклона. Из преимуществ такой крыши можно выделить презентабельный внешний вид и оригинальность. К недостаткам относят трудоёмкость исполнения, влекущую за собой значительное удорожание и сложность расчётов основных параметров.

Наличие несимметричных скатов вносит в конструкцию вальмовой крыши ещё большие сложности

Бесконьковая вальмовая крыша

Конёк для вальмовой крыши является основным несущим элементом, связывающим стропильную систему в единое целое. Однако в некоторых конструкциях диагональные стропила сходятся в одной точке, и конёк отсутствует как таковой. Выше уже упоминались такие кровельные системы — шатровые. Отсутствует конёк и в симметричных купольных кровлях, но таковые вальмовыми уже не назовёшь. К вальмовым можно отнести шпилевидные кровли с числом вальм от трёх до восьми. Финишным покрытием таких кровель на жилых зданиях обычно является металлический лист, исполнение — фальцевое.

Количество скатов бесконьковых крыш часто опеределяется геометрическими особенностями каркаса постройки

Монтаж вальмовой кровли

Сборка стропильной системы такой крыши — довольно сложный процесс. Тем не менее в классической интерпретации процесс доступен для исполнения своими руками. Нужно сразу оговориться, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.

Монтаж вальмовой стропильной системы производится следующим образом:

  1. Укладка и крепление мауэрлата. Под ним нужно проложить гидроизоляцию из рубероида поверх стены здания. По углам мауэрлата устанавливаются четыре укосины для усиления конструкции в продольном направлении.
  2. Установка и временное крепление стоек. Их нужно поставить на лежень.

Стойки монтируются на лежень и укрепляются временными подкосами до тех пор, пока не будут установлены все диагональные стропила

Положение диагональных стропил окончательно устанавливает форму всех скатов

Готовая стропильная система далее обивается обрешёткой, на которую монтируется кровельный пирог и финишное покрытие

При монтаже стропильной системы применяются различные виды дополнительных креплений. Их производят промышленным способом специально для различных узлов и соединений.

Элементы крепежа стропил позволяют обеспечить необходимую прочность и высокое качество монтажа

По окончании сборки стропильной системы формируется кровельный пирог и устанавливается финишное покрытие кровли выбранным материалом.

При выборе угла наклона вальмовой крыши обычно исходят из эстетических соображений, заботясь о внешнем виде здания. Можно сначала выбрать уклон скатов, а потом рассчитать высоту конька, а можно, наоборот, задаться положением конька и исходя из этого рассчитать угол между стропилами.

Повышенная трудоёмкость исполнения вальмой крыши многократно компенсируется её высокими прочностными характеристиками и завидным дизайном. Если внимательно разобраться с конструкцией и понять назначение каждой детали или узла, нет ничего невозможного для построения стропильной системы самостоятельно. Успехов вам!

Вальмовая крыша: что это такое, конструкция, плюсы и минусы, виды (полувальмовая, четырехскатная, двускатная), видео и фото


Какими бывают вальмовые крыши. Как правильно устроить стропильную систему для вальмовой крыши. Пошаговая инструкция по монтажу вальмовой крыши своими руками.

Источник: roofs.club



[content-egg module=GdeSlon template=compare]

вальмовая четырехскатная крыша фото

Содержание статьи

Устройство вальмой крыши — далеко не самый простой вариант для исполнения своими руками. Особенно если конструкция отягощается дополнительными элементами в виде мансардных окон или скворечников. Расчёты таких устройств сложны и громоздки, а от них зависит прочность и долговечность устройства. Если они выполняются самостоятельно, нужно по окончании проконсультироваться с профессионалом и только после этого приступать к исполнению проекта.

Что такое вальмовая крыша

Кровли из четырёх скатов, два из которых, расположенные напротив друг друга, имеют форму трапеции, а два остальных — треугольника, называются вальмовыми. Вальма — это треугольный скат.

Вальмовая крыша состоит из четырёх и более скатов в форме обычного или усечённого треугольника

Крыши такой конструкции получили довольно широкое распространение в современном загородном строительстве. Кроме удобства и функциональности, они просто красивы. Воспользовавшись таким архитектурным решением даже в самом простом варианте, можно сделать своё жилище изысканным.

Плюсы и минусы вальмовой крыши

Как у всякой строительной конструкции, у вальмовых кровель имеются свои положительные и отрицательные качества.

К положительным сторонам вальмовых кровель относят:

  1. Способность переносить значительные ветровые нагрузки за счёт увеличенного угла между скатами.
  2. Высокую прочность, позволяющую выдерживать значительные снеговые нагрузки.
  3. Возможность устраивать широкие карнизные свесы по всем сторонам здания. Они эффективно защищают стены и фундамент здания от осадков.
  4. Красоту и изящество. Вальмовые крыши визуально скрадывают высоту здания с мансардным помещением.

Имеются и отрицательные моменты при использовании вальмовых кровель:

  1. Высокая сложность конструкции стропильной системы. Это затрудняет расчёты и приводит к удорожанию работ по их изготовлению.
  2. Уменьшение размеров подкровельного пространства за счёт большого угла между скатами. Из-за этого мансардное помещение в таких домах получается маленьким.
  3. Возможность проникновения влаги через мансардные окна. Этого можно избежать, если укрыть их на время непогоды плёнкой, но такой приём крайне неудобен.

Главным отрицательным фактором вальмовой кровли считается высокая сложность стропильной системы, доступная только опытным мастерам. Этим же объясняется и высокая стоимость изготовления четырёхскатных крыш.

Особенности конструкции

Опорами для стропил вальмовой крыши являются мауэрлат и коньковая балка. Кровельный скелет состоит из следующих деталей:

    Опорное основание (мауэрлат). Его изготавливают из бруса 100х150 или 150х150 мм в зависимости от конструкции здания. Укрепление рамы мауэрлата в горизонтальной плоскости производится установкой четырёх укосин, придающих конструкции необходимую жёсткость.

Мауэрлат чаще всего изготавливается из мощного бруса и крепится к верхним торцам стен при помощи шпилек или нагелей

Коньковый брус крепится к стойкам и является опорой для всех основных стропил

После закрепления всех диагональных стропил временные подпорки стоек убирают

Конструкция стропильной системы включает в себя несколько важных элементов, каждый из которых выполняет строго определённую функцию

Описанное устройство стропильной системы применяется при прямоугольной форме каркаса здания. Если же дом квадратный, стропильная система строится таким же образом, но установка конькового прогона не производится, поскольку все скаты сходятся в одной точке. Такая крыша называется шатровой.

Фотогалерея: разновидности вальмовых крыш

Виды вальмовых крыш

Кровли такой конструкции разнообразны. Их форма часто определяется размерами здания и его конструктивными особенностями в виде балконов, мансард и других архитектурных элементов. Различают несколько основных видов вальмовых кровель.

Полувальмовая крыша

Полувальмовая кровля сама по себе может выполняться различными способами. Так, для голландской вальмы характерен укороченный скат с расположенным под ним вертикальным фронтоном. Чаще всего применяется, если в доме устроено мансардное помещение и нужны окна для него. При этом вальма укорачивается на две трети или половину длины. Это производится смещением стойки к торцу здания с удлинением коньковой балки.

Голландская полувальма позволяет расширить мансарду и использовать вертикальное остекление

Несколько иначе формируется кровля датской вальмы. В этом случае сверху выполняется укороченный фронтон, а затем устраивается скат кровли трапецевидной формы.

При формировании датской полувальмы серху устраивается укороченный фронтон

Четырёхскатная вальмовая крыша

Второе название четырёхскатной вальмовой крыши — шатровая. Он состоит из четырёх одинаковых скатов, сходящихся в одной точке. Это получается, если форма здания квадратная. По сути, на такой кровле всего четыре диагональных стропила, остальная поверхность образуется нарожниками. Шатровая кровля обычно устраивается с углом наклона до 30 o и отличается повышенной устойчивостью к ветровым нагрузкам.

Шатровую кровлю можно возвести только на квадратном здании

Четырёхскатная кровля по-американски

Появление американского варианта четырёхскатной крыши связано с желанием использовать подкровельное пространство для создания мансардного помещения. Для этого можно установить на каждой стропильной паре поперечную затяжку и дополнительно укрепить ригеля на нужной высоте. Такие решения принимаются на стадии проектирования. Установка затяжек коренным образом изменяет всю механику стропильной системы. Они компенсируют распирающие усилие от стропил на мауэрлат, а следовательно, и на стены.

Затяжки и ригеля, проложенные в каждой стропильной паре, устраняют распирающие нагрузки и укрепляют кровлю

Вальмовая крыша с «кукушкой»

Такое устройство несёт в себе не только чисто декоративные функции. На самом деле «кукушка» (или «скворечник») помогает решить несколько чисто прикладных проблем:

  1. Увеличение полезного пространства мансардного или чердачного помещения. За счёт «кукушки» можно устроить дополнительные кладовые, ниши или санузел.
  2. Обеспечение дополнительного естественного освещения, которого в мансарде всегда недостаточно. А это основное требование санитарных норм в отношении жилых помещений.
  3. Возможность устройства вертикального остекления. «Кукушка» представляет собой дополнительный фронтон с вертикальной стеной, в которую врезать окно гораздо проще и дешевле.
  4. Улучшение внешнего облика строения.

Кроме расширения площади мансарды «кукушка» позволяет сделать в ней вертикальное окно

Для изготовления «кукушки» делается отдельный каркас поверх основной стропильной системы. Главная проблема, которая может возникнуть при устройстве такого элемента, это протечки в кровле. Поэтому такую работу лучше доверить опытному специалисту.

Для установки «кукушки» требуется вмешательство в основную стропильную систему кровли

Вальмовая крыша с козырьком

Установка козырька практикуется над главным входом в дом. Для этого поверх основной стропильной системы устраивается обрешётка для козырька. В отличие от создания «кукушки» основной скелет не нарушается, оставаясь монолитным. Кроме чисто утилитарных удобств, связанных с пользованием навесом, он является ещё и украшением дома.

Козырек на вальме выглядит очень красиво и защищает вход в здание от дождя и снега

Несимметричная вальмовая крыша

Создание несимметричной вальмовой крыши связано с желанием как можно более рационально использовать подкровельное пространство. Характерным признаком несимметричной кровли является наличие скатов различной величины и угла наклона. Из преимуществ такой крыши можно выделить презентабельный внешний вид и оригинальность. К недостаткам относят трудоёмкость исполнения, влекущую за собой значительное удорожание и сложность расчётов основных параметров.

Наличие несимметричных скатов вносит в конструкцию вальмовой крыши ещё большие сложности

Бесконьковая вальмовая крыша

Конёк для вальмовой крыши является основным несущим элементом, связывающим стропильную систему в единое целое. Однако в некоторых конструкциях диагональные стропила сходятся в одной точке, и конёк отсутствует как таковой. Выше уже упоминались такие кровельные системы — шатровые. Отсутствует конёк и в симметричных купольных кровлях, но таковые вальмовыми уже не назовёшь. К вальмовым можно отнести шпилевидные кровли с числом вальм от трёх до восьми. Финишным покрытием таких кровель на жилых зданиях обычно является металлический лист, исполнение — фальцевое.

Количество скатов бесконьковых крыш часто опеределяется геометрическими особенностями каркаса постройки

Монтаж вальмовой кровли

Сборка стропильной системы такой крыши — довольно сложный процесс. Тем не менее в классической интерпретации процесс доступен для исполнения своими руками. Нужно сразу оговориться, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.

Монтаж вальмовой стропильной системы производится следующим образом:

  1. Укладка и крепление мауэрлата. Под ним нужно проложить гидроизоляцию из рубероида поверх стены здания. По углам мауэрлата устанавливаются четыре укосины для усиления конструкции в продольном направлении.
  2. Установка и временное крепление стоек. Их нужно поставить на лежень.

Стойки монтируются на лежень и укрепляются временными подкосами до тех пор, пока не будут установлены все диагональные стропила

Положение диагональных стропил окончательно устанавливает форму всех скатов

Готовая стропильная система далее обивается обрешёткой, на которую монтируется кровельный пирог и финишное покрытие

При монтаже стропильной системы применяются различные виды дополнительных креплений. Их производят промышленным способом специально для различных узлов и соединений.

Элементы крепежа стропил позволяют обеспечить необходимую прочность и высокое качество монтажа

По окончании сборки стропильной системы формируется кровельный пирог и устанавливается финишное покрытие кровли выбранным материалом.

При выборе угла наклона вальмовой крыши обычно исходят из эстетических соображений, заботясь о внешнем виде здания. Можно сначала выбрать уклон скатов, а потом рассчитать высоту конька, а можно, наоборот, задаться положением конька и исходя из этого рассчитать угол между стропилами.

Повышенная трудоёмкость исполнения вальмой крыши многократно компенсируется её высокими прочностными характеристиками и завидным дизайном. Если внимательно разобраться с конструкцией и понять назначение каждой детали или узла, нет ничего невозможного для построения стропильной системы самостоятельно. Успехов вам!

Вальмовая крыша – фото и основные конструктивные особенности

Четырёхскатную крышу можно зачислить к одним из наиболее популярных видов кровли, придающей внешнему виду строения оригинальности. Она зачастую используется при возведении больших сооружений по той простой причине, что такая конструкция выглядит компактно и аккуратно в отличие от двускатного аналога с фронтонами. Вальмовая крыша может быть как стандартной, так и включать различные конструктивные элементы. Так, мансардное или слуховое окно придают конструкции оригинальности.

Четырёхскатная система крыши как на фото выгодно отличается от двускатного аналога кровли не только внешне, но и способностью намного надёжнее справляться с защитой помещения от внешних погодных факторов – дождь, снег или ветер. При этом, несмотря на то, что вальмовая кровельная система конструктивно сложнее стандартной двускатной крыши, её вполне можно соорудить своими руками в домах и беседках небольших размеров.

Разновидности вальмовых четырёхскатных кровельных систем

Если говорить о четырёхскатных кровельных системах, к ним можно смело зачислить любую крышу, имеющую четыре ската, при этом 2 из них всегда имеют форму трапеции, а оставшиеся 2 повторяют форму треугольника. Также четырёхскатные кровельные конструкции подразделяются на вальмовую, шатровую и переходную полувальмовую крышу.

Вальмовая крыша, фото которой можно видеть, является кровельной системой с двумя треугольными и двумя трапециевидными скатами. В свою очередь, полувальмовая конструкция отличается от предыдущей кровли треугольными скатами, которые возводятся не на всю высоту, а только в верхней части крыши.

Если говорить о шатровой конструкции крыши, то она состоит из четырёх плоскостей треугольной формы, которые сходятся в одну точку в вершине кровли, таким образом, полностью повторяя конструкцию пирамиды с 4 рёбрами. Основой такой крыши всегда является квадратное помещение. При этом конструкция не имеет фронтонов.

Проектирование вальмовой крыши

Как и при выполнении большинства других строительных работ, перед обустройством кровли составляется подробный проект будущей крыши с учётом основных нагрузок, возложенных на стропильную систему. При этом существуют следующие основные нагрузки, которые могут повлиять на конструкцию и параметры стропил:

  • вес материала, используемого в качестве кровли;
  • общая масса кровельного «пирога», в который входят следующие элементы: гидроизоляция, теплоизоляция и обрешётка;
  • предполагаемая нагрузка на крышу от слоя снега в зимний период;
  • ветровая нагрузка на кровельную систему;
  • специфическая нагрузка, зависящая от сейсмической активности и других природных факторов.

Также немаловажную роль при расчёте сечения и длины стропильных балок играет угол ската кровли, в соответствии с которым и будет выбираться кровельный материал. Если вальмовая четырёхскатная крыша, фото которой можно видеть, будет иметь пологий, практически плоский скат, то есть коэффициент наклона кровли не будет превышать 15°, тогда целесообразно использовать рулонные материалы. В том случае, когда угол ската равен или превышает 35°, то подойдёт металлочерепица, профнастил или листы асбестоцемента.

Помимо этого проект должен содержать все этапы и чертежи возведения стропильной конструкции и узловых соединений, а также обрешётки крыши. Если проектирование будет выполнено максимально точно и подробно, то выяснить количество необходимого кровельного и сопутствующего материала, в том числе и брусков для стропильной системы, не составит особого труда. Если такой возможности нет, то проект можно заказать у специалистов.

Вальмовая крыша — устройство диагональных стропил

Четырёхскатная вальмовая конструкция кровли как на фото состоит из четырёх диагональных стропильных балок, направленных по отношению к внешним углам строения и сходящихся в одну точку на конце конька крыши. Конструкция нижних накосных стропильных балок четырёхскатной кровли может отличаться в зависимости от материалов, используемых при строительстве здания.

Если строение имеет деревянную брусчатую конструкцию, то опорой для стропильной системы, является верхний венец сруба. В домах каркасной системы – это основная обвязка каркаса. В зданиях, возведённых из кирпича или камня, в качестве опоры скатных стропил используется мауэрлат, который равномерно распределяет сосредоточенные точечно нагрузки от балок по всей площади кладки стены.

Сам мауэрлат – это не что иное, как брус сечением 10х10 см, который укладывается как в центральной части стены, так и ближе к её внутренней стороне. Для защиты крыши от возможности срыва сильным ветром, мауэрлат закрепляется к стенам здания при помощи скруток из проволоки, размещённых с шагом не более 100 см. Один конец проволоки закрепляется к костылю, который, в свою очередь, вбивается между швами кирпичной кладки на уровне 30 см от верхнего края стены, другой свободный конец надёжно фиксирует мауэрлат.

Чтобы в дальнейшем обеспечить свободный доступ к осмотру и ремонту мауэрлата и стропильной системы, расстояние от верхней части перекрытия чердака и нижней частью мауэрлата должно быть более 40 см. При этом все деревянные конструкции, контактирующие с кладкой из кирпича, качественно изолируются при помощи гидроизоляционного материала.

Основной опорой верхней части скатных стропил является коньковый брус — балка из древесины с сечением, аналогичным как у стропильных ног. По той причине, что конструкция вальмовой кровли не предусматривает кирпичных фронтонов, как в случае с двускатной кровельной системой, деревянный коньковый брус опирается на специальные стойки сечением 10х10 см, расположенные с шагом в 3 — 4 м в зависимости от размеров строения. Нижний конец стойки упирается в лежень, который обустраивается несколькими способами:

  • на внутреннюю стену, если такая имеется в наличии;
  • на плиту перекрытия из железобетона, через столбики из кирпича.

Сечение лежня напрямую зависит от особенностей четырёхскатной вальмовой крыши, фото которой можно наблюдать. В первом случае – это балка размерами 5х150 см, а во втором — брусок сечением 15х15 см. Однако, в обоих вариантах обязательно обустроить качественную гидроизоляцию из любых доступных рулонных материалов.

Конструкция накосных стропил в таком случае немного длиннее стандартных, при этом на них опираются нарожники (укороченные скатные стропила). По этой причине они, как правило, подвержены нагрузке в 1,5 раза больше, чем на стандартную стропильную систему. Чтобы конструкция диагональных ног выдержала такие нагрузки, их изготавливают спаренными, то есть состоящими из двух одинаковых элементов, скреплённых между собой.

Для уменьшения расчётной длины диагональных ног под ними устанавливаются опоры. В качестве опор может быть использован как брус размерами 10х10 см, так и подкос с аналогичным сечением. Подкосы располагаются под углом в 45°, упираясь нижним краем в лежень.

Конструктивные особенности промежуточных стропил и нарожников

Промежуточные стропильные балки вальмовой кровли верхним краем упираются в коньковый брус, а нижним концом на мауэрлат. Размещаются они с шагом 100-122 см. При этом параметры сечения стропильных балок напрямую зависят от промежутков между стропилами, снеговых нагрузок и общей массы кровельного «пирога».

Очень важно учитывать и то, что промежуточные стропильные балки не должны обладать слишком большой свободной длиной. В случае если пролёт кровли здания превышает 8 м в длину, то под каждой стропильной ногой устанавливается одна стойка или подкос, если же длина превышает 10м, то устанавливают две дополнительные опоры.

Каждую вторую стропильную ногу также необходимо зафиксировать на стене проволочными скрутками 4 мм диаметра и костылями, вбитыми между швами кладки из кирпича на расстоянии 30 см ниже обреза стены. Крепление промежуточных стропил к мауэрлату выполняется специальными обратными скобами.

Стропильные полуноги или нарожники упираются одним концом в диагональные ноги, а другим в мауэрлат. При этом для равномерного распределения нагрузок от нарожников на диагональные стропила их крепят к накосным стропильным балкам в разных местах.

Стропильная система вальмовой крыши

Для возведения несущего каркаса четырёхскатной вальмовой крыши используют следующую последовательность работ:

  1. По наружному периметру стен крепится мауэрлат.
  2. В местах расположения стоек сооружается лежень.
  3. На лежне располагаются опоры для конькового прогона. Стойки размещаются вертикально по уровню и при необходимости усиливаются подкосами.
  4. По отвесу закрепляется коньковый прогон. От точности установки последнего будет зависеть качество всей конструкции крыши.
  5. На следующем этапе устанавливаются накосные стропила между мауэрлатом и коньком.
  6. Монтируются промежуточные стропильные балки по аналогии с диагональными ногами.
  7. На финишном этапе крепятся нарожники.

Устройство кровельного пирога

После монтажа стропильной системы вальмовой конструкции крыши переходят к сборке так называемого кровельного пирога, при этом строго следуя одному условию – паронепроницаемые слои должны увеличиваться, начиная изнутри по направлению наружу. Система кровельного «пирога» обустраивается следующим образом:

  • в межстропильном пространстве укладывается слой теплоизоляционного материала;
  • с внутренней стороны подкровельного пространства укладывается пароизоляция;
  • снаружи утеплителя по стропильным балкам укладывается гидроизоляционная плёнка, которая образовывает воронки. Сам материал прижимается к стропильной системе контробрешёткой. При этом гидроизоляционный слой будет пропускать пар наружу строения и не позволит проникать влаге извне;
  • поверх контробрешётки закрепляется обрешётка.

Обрешётка будет принимать нагрузку кровли и передавать её на стропильную систему. Монтируется она перпендикулярно по отношению к стропилам, а поверх неё настилается кровельный материал. При этом параметры обрешётки будут зависеть от типа кровли. Так, под металлочерепицу укладывают доски 3,2х10 см и шагом 35 см; под 8-волновой шифер — брус 6х6 см и шагом 50 см; для битумной кровли и плоского асбестоцементного шифера – укладывается водостойкая фанера, так как для них нужна сплошная обрешётка.

Четырехскатная крыша: 65 фото домов, виды крыш

Четырехскатная кровля — конструкция, обладающая эффектным внешним видом. Такие крыши настолько универсальны по дизайну, что в равной степени удачно сочетаются с архитектурой в любом стиле: современном, классическом, провинциальном. Чтобы облегчить вам выбор кровли для своего дома, мы подобрали фото самых красивых четырехскатных крыш со всего мира.

Одноэтажные дома

Четырехскатные кровли вальмового типа — традиционный вид крыши в европейских странах, особенно в северных регионах, для которых характерны жесткие климатические условия с обильными осадками и сильными ветрами.

Вальмовые и полувальмовые четырехскатные крыши из сланцевой и керамической черепицы часто соседствуют с комбинированными фасадами из кирпича, фахверка и камня, как на фото одноэтажного дома с эркером и мансардой в викторианском стиле.

Особая колоритность отличает голландские частные усадьбы — одноэтажные кирпичные дома с полувальмовыми крышами из соломы или камыша.

На фото — частный коттедж в современной стилистике, но с отголосками традиционного подхода к строительству кровли. Здесь вальмовая 4-скатная крыша над домом скомбинировала с двускатной кровлей над пристройкой-гаражом.

В ультрасовременной архитектуре частных домов нередко встречаются строгие вальмовые крыши — четырехскатные конструкции с битумным кровельным покрытием.

Интересная концепция для современного загородного коттеджа — асимметричная четырехскатная крыша из тростника в тандеме с рифленым деревянным фасадом.

Рациональное решение для частного дома — полувальмовая кровля с мансардой, которая существенно расширяет жилую площадь за счет эксплуатируемого чердака.

Двухэтажные дома

Оригинальность проекта двухэтажного дома на фото заключается в том, что четырехскатная вальмовая кровля использована не только для постройки крыши, но и для сооружения балконного ограждения.

В европейских регионах, для которых характерны сильные снегопады, частные дома строят с полувальмовой кровлей, у которой скаты имеют значительный уклон. Такая крыша позволяет обустроить мансарду в два этажа, как на фото. А для предотвращения лавинного схода снега скаты таких крыш снабжают небольшим изломом по краю.

Четырехскатные кровли вальмового типа часто комбинируют с шатровыми и конусными конструкциями, обустраивая такими крышами эркеры и пристройки к дому.

Двухэтажный дом с ломаной мансардной кровлей — проектное решение, позволяющее оптимально использовать подкровельное пространство и разместить там жилые комнаты: спальни, детские и кабинеты.

Четырехскатные крыши все чаще применяются в индивидуальном строительстве и отлично сочетаются с лаконичной архитектурой в стилистике модерна и хай-тека.

Ломаная кровля

Дизайн частного коттеджа на фото создан на сочетании асимметрично расположенных фронтонов с вальмовыми кровлями: над основной постройкой и над открытой верандой. Все эти архитектурные элементы объединяются в одно целое благодаря колоритному дымоходу, выложенному диким камнем.

Ломаная 4-скатная кровля — это необязательно симметричная конструкция — скаты могут иметь различную длину, как на фото деревянного загородного коттеджа. Причем более длинный скат рационально использовать с наветренной стороны дома.

Нередко один из скатов ломаной кровли переходит в навес над террасой, верандой или крыльцом.

Загородный дом на фото — образец нетривиального деревянного зодчества, когда фасады выкрашены в броский красный оттенок, а кровля покрыта настилом нейтрального цвета.

Крыша с мансардой

Если ваш земельный участок расположен на пересеченной местности, рационально строить дом, который состоит из разноуровневых жилых пространств, соединенных между собой. Планировка здания может также включать различные пристройки, например, гараж с мансардой или закрытую террасу.

Слуховые окна — броский акцент на фасаде дома с мансардой — их нередко выделяют цветом, контрастирующим с оттенком кровли и стен.

Слуховые окна на мансарде могут иметь как прямоугольную, так и арочную форму, а в качестве красивого дополнения к ним можно применять ставни.

В коттеджах в стиле модерн мансардные окна чаще всего размещены в плоскости кровельного покрытия.

Кровли из Ондулина

Четырехскатная кровля из красного Ондулина хорошо сочетается с фасадами светлых оттенков: бежевым, персиковым, ванильным, розовым.

Крыша из красного Ондулина — эффектный вариант кровельного покрытия для четырехскатной кровли дома в стиле кантри.

Темно-коричневый Ондулин идеально акцентирует архитектурное решение дома с белыми фасадами.

Коричневые 4-х скатные крыши из Ондулина удачно гармонируют с кирпичными фасадами и темной столяркой: оконными рамами, дверными полотнами, деревянными заборами и воротами.

Четырехскатная крыша оригинальной формы стала ярким элементом архитектуры 3-этажного частного дома на фото. Ондулин здесь использован как кровельное покрытие и для дома, и для гаража.

Кровли из профнастила

Кирпичные фасады красиво оттеняет крыша глубокого тона, например, из профнастила, окрашенного в темно-изумрудный оттенок.

По-своему интересен проект дома с ломаной мансардной кровлей из темного профлиста, контрастирующего с бежевыми фасадами и белыми архитектурными деталями.

Дизайн одноэтажного дома с вальмовой кровлей из оцинкованного профлиста смотрится очень выразительно благодаря контрастной торцевой планке, которая подчеркивает форму фронтонов.

Крыши из металлочерепицы

4-скатная кровля из металлочерепицы прекрасно имитирует керамический аналог и выгодно подчеркивает строгость архитектуры в классическом стиле.

Самое удачное решение для частных домов в духе классики — красная металлочерепичная кровля с мансардой вальмовой конструкции.

Для домов, выдержанных в стиле неоклассики, чаще всего подбирают металлочерепицу насыщенных оттенков, контрастирующих с цветом фасадной отделки.

Четырехскатная крыша из металлочерепицы отлично гармонирует не только с классической архитектурой, но и с дизайном домов в ультрасовременном стиле, когда используется сплошное фасадное остекление. В этом случае цвет кровельного покрытия подбирается в нейтральном тоне: черном, антрацитовом, сером.

Мягкая кровля

Гибкая черепица под серый сланец подчеркивает благородство четырехскатных кровель в стиле Тюдор и позволяет красиво выложить скаты скругленной формы.

Архитектура частного дома на фото — немного непривычная интерпретация фахверка, когда черная древесина каркаса сочетается с кирпичной кладкой, а в дополнение к такому «брутальному» тандему выбрана полувальмовая четырехскатная крыша из серой гибкой черепицы под сланец.

Гибкая кровля красного цвета — эффектное решение для дизайна летней кухни с зоной барбекю, построенной из кирпича и дерева.

Четырехскатная вальмовая крыша из битумной черепицы — удачный вариант для обустройства зоны патио у бассейна в современном стиле.

Тростниковые, соломенные и камышовые кровли

Деревенька Гитхорн в Голландии известна под названием «Северная Венеция» — здесь практически нет дорог, только каналы, вдоль которых стоят колоритные домики под соломенными крышами.

Характерная для Гитхорна архитектура — прямоугольные в плане дома под полувальмовыми крышами из камыша, который со временем меняет цвет с золотистого на благородно-дымчатый.

Технология стрижки соломенных снопов позволяет создавать полукруглые поверхности на крыше, например, на стыке скатов или при оформлении мансардных слуховых окон.

Несмотря на свою многовековую историю, тростниковые четырехскатные кровли органично сочетаются с архитектурой в стиле контемпорари.

Теплые, песочно-бежевые оттенки камышовой кровли придают экстерьеру дома гостеприимный антураж, даже если в отделке фасадов использована контрастная черно-белая гамма, как на фото.

Двухуровневая вальмовая кровля из тростника станет эффектным элементом архитектуры современного дома в стиле кантри.

стропильная система – Кровля крыши для дома

Автор Кровельщик На чтение 9 мин. Просмотров 13 Обновлено

При строительстве крыши в наше время используют различные варианты стропильных систем. Тип крыши определяется в основном ее геометрической формой.

По форме различают:

  • односкатные;
  • двухскатные;
  • четырехскатные или вальмовые;
  • полувальмовые;
  • шатровые;
  • многощипцовые;
  • мансардные.

В нашей статье подробно рассмотрим вариант полувальмовой стропильной системы.

Что такое полувальма?

Полувальмовая крыша – это что-то среднее между двухскатным и вальмовым типом крыши. Фронтон напоминает трапецию, у которой 2 стороны имеют более короткие свесы (вальмы).

Варианты полувальмовой крыши, их описания

Существует 2 вида полувальмовой кровли:

  1. двухскатная
  2. четырехскатная

Двускатная полувальмовая напоминает треугольник. Скат крыши (вальма) впереди и позади дома очень короткий, заканчивается чуть ниже конька. Такой тип крыши выглядит очень компактно и идеально подходит для небольших домов.

Четырехскатная полувальмовая используется в том случае, если конструкция дома не позволяет применить другие виды кровли. Здесь торцевые скаты начинаются не от конька, а от середины бокового ската и заканчивается общим карнизом.

Преимущества и недостатки полувальмовой крыши

Как и любая конструкция, полувальмовая стропильная система, имеет недостатки.

  • Стропильная полувальмовая система состоит из большого количества дополнительных элементов, которые предназначены для придания прочности всей конструкции. Такое количество элементов усложняет ее возведение и соответственно происходит удорожание работ.
  • Большой расход кровельного материала.
  • Сложность чистки и ремонта кровли
  • Сложность возведения своими руками

Но в то же время она имеет и ряд преимуществ:

  • Красивый внешний вид
  • Устойчива к погодным явлениям. Такой тип крыши часто используется в местностях с экстремальными климатическими условиями. Конструкция крыши обеспечивает надежную защиту от сильных порывов ветра и дождя.
  • Устойчива к вибрации

Устройство полувальмовой крыши

Стропильная система полувальмовой крыши включает в себя большое количеств узлов. Каждый узел выполняет важную роль и пренебрегать ею никак нельзя. Рассмотрим более подробно каждый элемент.

  1. Первый этап при строительстве полувальмовой крыши включает в себя укладку опорного бруса-мауэрлата по периметру здания. Также можно использовать швеллер, если конструкция будет железной. Закрепляют мауэрлат анкерами или при помощи шпилек. Мауэрлат выполняет роль «фундамента» для всей стропильной системы.
  2. Стойки конька, на который опирается коньковый брус (прогон).
  3. Конек (прогон) – балка, являющаяся опорой для стропил.
  4. Диагональные (или как их еще называют – накосные) стропила – это продолжение конька, который раздваивается в верхней точке и расходится к углам дома. На них опираются и нарожники (наро́жник — элемент кровельной конструкции, более короткая стропильная нога, которая поддерживает участок ската между накосным стропилом и свесом крыши. Служат для равномерного распределения нагрузки), таким образом, диагональные стропила находятся под большой нагрузкой.
    Для увеличения несущей способности стропил, их делают из сдвоенных досок и укрепляют с помощью шпренгельной фермы.
  5. Рядовые стропила делятся на наслонные и стропильные фермы (висячие). В полувальмовой кровле используются и те и другие, их выбор зависит от размеров дома, расположения несущих стен и расположения опор. В соответствии с тем, какие стропила будут использоваться, составляется чертеж кровельной системы.
  6. Вспомогательные элементы: боковые прогоны, раскосы, подкосы, ригели, лежни и др., необходимые для увеличения несущей способности конструкции.

Виды стропильных систем

Если говорить коротко, то стропильная система – это каркас всей кровли, опирающийся на несущие стены здания. Этот каркас является основой, на которую крепится кровельный пирог (ветро-влагозащитная мембрана, обрешетка, контробрешетка, теплоизоляционный материал, пароизоляция). По типу стропил, которые используются в конструкции, стропильные системы делятся на висячие и наслонные.

В наслонных стропила опираются одним краем на конек, другим на мауэрлат, имеют промежуточные опоры. В качестве промежуточных опор могут выступать несущие стены внутри здания или стойки из бруса, которые опираются на перекрытия или затяжку. Если наслонные стропила выставлены с большим пролетом, то обязательно их укрепление, при помощи подкосов или упоров.

Висячие же стропила промежуточных опор не имеют. Своим немалым весом, они сильно нагружают наружные стены здания, наслонные весят меньше и соответственно являются более экономичным вариантом. При расчете шага стропил, нужно учитывать ширину теплоизоляционного материала.

Материал для возведения кровли полувальмовой крыши

Исходя из материала, из которого изготавливается стропильная система, каркас может быть:

  • стальной;
  • деревянный;
  • комбинированный.

Чаще всего для малоэтажного строительства используют дерево. Для прогона, мауэрлата, стоек используется брус 10х10 см или 10х15 см. Для стропил, ригеля, боковых прогонов, подкосов, затяжки лучше взять доску 5х15 см.

Древесину нужно тщательно выбирать. Желательно брать естественной влажности (15%), 1 – 3 сорт хвойных пород деревьев, не должно быть глубоких трещин, большого количества сучков. Независимо от качества древесины, все конструктивные части в обязательном порядке обрабатываются антисептиком.

Выбор параметров полувальмовой крыши

Чтобы верно составить чертеж будущей кровли, нужно обратить внимание на следующие параметры:

  • Угол наклона крыши и ее высота. Чем больше наклон, тем сложнее конструкция кровли и тем более затратна она будет. Чтобы определиться с углом наклона скатов крыши, нужно рассчитать снеговую и ветровую нагрузку. При сильной ветровой нагрузке оптимально выбрать небольшой уклон, при снеговой нагрузке скат нужно делать как можно больше.
    Если вам важен угол наклона, то высоту конька вычисляем так: умножаем тангенс угла на расстояние между краями вальмовых скатов и делим на два.
    Если более важна высота кровли, то считаем в обратном порядке. То есть находится тангенс угла: высота кровли умножается на два и делиться на расстояние между краями ската.
  • Предполагаемый шаг стропил (в соответствии с размерами утеплителя, при устройстве мансарды).
  • Длина и ширина пролетов.
  • Размеры отверстий под вентиляцию, дымохода и других выступов и отверстий кровли.
  • Длина ската. Ее вычисляем с помощью теоремы Пифагора. Квадрат гипотенузы равен сумме квадратов катетов. Где катеты — это высота крыши в коньке и 1\2 основания вальмы.

Как только все нужные нам параметры вычислены, составляем проект будущей кровли или чертеж. Для расчета необходимого количества кровельного материала необходимо знать общую площадь крыши. Чтобы ее найти, сначала вычисляем площадь ее составных частей, то есть скатов (трапеций) и вальм (треугольников).

Площадь трапеции равна сумме величин ее оснований, разделенной на два и умноженной на высоту.
Площадь треугольника равна произведению его основания на высоту, деленному на два.
Складываем обе величины и получаем общую площадь будущей кровли.

Чтобы быстрее и точнее рассчитать все необходимые величины, можно использовать онлайн-калькуляторы. При вводе всех параметров программа сама составит чертеж, руководствуясь которым и нужно вести строительство.

Монтаж стропильной системы

Начинается монтаж с установки опорного бруса – мауэрлата. На несущие стены здания по периметру стелется слой рубероида, вертикально сверлятся в стене отверстия под крепеж. Мауэрлат укладывается на рубероид и закрепляется анкерами или затягивается шпильками.

Важно знать, что узел стропило-мауэрлат не должен совпадать с местом крепления мауэрлата.

  • Установка стоек конька и самого прогона. С помощью разметочной рейки и отвесов устанавливаем конек на нужной высоте.
  • Выставление диагональных стропил. Диагональные стропила иногда приходится наращивать, так как они являются самым длинным элементом кровельной системы. Их длина увеличивается еще за счет свеса (50 – 100 см от места стыковки стропила и мауэрлата), который выполняет роль карниза и защищает от ветра и дождя.
  • Установка промежуточных стропил вальмы и нарожников. Они опираются на диагональные (накосные) стропила сверху и снизу на мауэрлат. В полувальмовой двухскатной кровле, в отличие от вальмовой, промежуточные стропила и нарожники будут короче, чем рядовые стропила, т. к. стена под мауэрлатом со стороны вальмы находится не в одной плоскости с остальными несущими стенами, а выше.
  • Чтобы правильно выставить рядовые стропила, необходимо разметить место крепления центрального стропила. Их количество определяется длиной стены.
  • При большой площади крыши монтируются дополнительные элементы, придающие прочность всей конструкции
  • Укладка ветро-гидроизоляционного материла (мембраны), который защитит от протечек крыши.
  • Монтаж контробрешетки и обрешетки для кровельного материала. Контробрешетка необходима для соблюдения обязательного расстояния между мембраной и обрешеткой. Она выполняется из бруска 5х5 см и крепится вдоль стропил.
    Если планируется мягкая кровля, то обрешетку нужно делать сплошным настилом, в остальных случаях необходимы зазоры. На контробрешетку крепится обрешетка. Для нее также может использоваться брусок 5х5 см или доска 10х2,5 см. Обрешетка является основой для крепления кровельного материала.
    Если в чертеже кровельной системы присутствуют снегозадержатели, то обрешетку нужно набить так, чтобы крепления снегозадержателей надежно захватывали доску или брусок.
  • Покрытие кровельным материалом.

Чем покрывать кровлю?

На современном строительном рынке можно встретить большое количество вариантов материалов для покрытия кровли, каждый из которых имеет свои недостатки и достоинства. Рассмотрим самые популярные в виде таблицы.

Кровельный материал Недостатки Преимущества Долговечность
Мягкая черепица
  • горючая
  • выцветает
  • нельзя монтировать в холода
  • прочная на излом
  • можно быстро и легко осуществить ремонт
  • идеальна для сложных крыш
  • очень хорошая шумоизоляция
  • не гниет и не ржавеет
 15-25 лет
Металлочерепица и профнастил
  • низкая шумоизоляция
  • высокий процент отходов при монтаже





  • невысокая цена
  • просто и быстро монтировать
  • устойчивость к воздействию погодных явлений
  • большой выбор цветов
 50 лет
Натуральная (керамическая) черепица
  • большой вес и как следствие – укрепление и удорожание стропильной системы
  • хрупкая
  • сложности в использовании для покрытия крыш с большим количеством углов
  • хорошая шумоизоляция
  • не подвержена коррозии
  • морозостойка
  • большой выбор цветов и форм
  • паропроницаема, то есть выводит влагу из чердачного помещения





 более 100 лет
Шифер
  • влагозащита снижается со временем
  • хрупок
  • накапливает влагу
  • асбест вреден для здоровья человека
  • низкая стоимость
  • простота монтажа
  • устойчив к влиянию высоких и низких температур
  • хорошая теплоизоляция
  • хорошее шумопоглощение
  • негорючий
 15 лет
Алюминиевые листы
  • расширяются от воздействия высоких температур, в результате чего нуждается в специальных креплениях – кляймерах
  • долговечны
  • устойчивы к выгоранию и к погодным условиям
 более 100 лет

Не существует идеального кровельного материала. Каждый выбирает сам по цвету, фактуре, долговечности, цене или простоте монтажа. Но любой кровельный материал прослужит долгие годы при правильной его установке и эксплуатации.

Подводя итог, нужно отметить сложность конструкции полувальмовой крыши. Но, при должной теоретической подготовке и внимательному отношению к каждому этапу строительства стропильной системы, построить кровлю своими силами вполне возможно.

Не пренебрегайте точными расчетами каждого элемента, составлением чертежа, правильным выбором крепежа и советами опытных строителей, и вы избежите многих ошибок при возведении кровли. Надежная и красивая крыша будет радовать вас долгие годы только при соблюдении технологии всех этапов строительства. Удачи!

Полувальмовая крыша стропильная система, чертежи и схемы

Крыша является надежной защитой от атмосферных осадков, поэтому к выбору ее конструкции нужно относиться очень серьезно. Кроме обеспечения нужной устойчивости под снежной массой. Отличный вариант, способный гарантировать высокую устойчивость и сделать дом красивым, – полувальмовая крыша. Рассмотрим ее особенности, способы сооружения и фото готовых домов.

Особенности конструкции

Саму конструкцию крыши полувальмового типа нельзя назвать простой. За основу ее создания была взята вальмовая и двухскатная кровля. Отличительная ее черта – торцевые скаты не доходят до карниза, как бы обрываясь.

Конструкция может иметь 2 или 4 ската. В случае выбора четырехскатного варианта торцевые скаты не будут обрываться: в верхней части устанавливаются треугольные фронтоны, от которых идут два ската. Фото здания с четырехскатной конструкцией кровли



На конфигурацию, которую будет иметь полувальмовая кровля, влияют:

  • количество максимально возможного количества снега;
  • характеристики кровельного материала;
  • ветровая нагрузка;
  • способ использования мансардного пространства.
Полувальмовая двухскатная и четырехскатная крыша

Основной фактор – давление на поверхность снежной массы. Конструкция должна справляться с этой нагрузкой без особых проблем.

Преимущества и недостатки



К ряду преимуществ можно отнести следующие:

  • Отличная защита от большого скопления на кровельной поверхности количества осадков.
  • Привлекательный внешний вид (см. фото выше).
  • Способность противостоять ветровым нагрузкам.
  • Конструктивные особенности способствуют повышению теплоэффективности.
  • Возможность создать прочное мансардное пространство больших размеров.

К недостаткам же относятся следующие:

  • Сложность проведения работы своими руками.
  • Сооружение такого вида кровли займет больше времени, чем остальных.
  • Требуется большее количество материалов для строительства: гидро- и теплоизоляционных, досок, кровли.

Список недостатков незначителен, если учитывать достоинства.

Устройство полувальмовой кровли

Основные составляющие кровли



Полувальмовая крыша – сложная конструкция из множества элементов, соединив которые получается кровля с нужными практическими и эстетическими параметрами.

Она состоит из:

  • системы стропил;
  • мауэрлата;
  • утеплителя;
  • гидроизоляции;
  • кровельного материала.

Первые два являются несущей конструкцией, от показателей которой зависят прочностные характеристики кровли. Стропильная система



Составляющие стропильной системы:

  • полуноги;
  • упоры;
  • ноги;
  • подкосы;
  • обрешеточный каркас;
  • коньковый брус;
  • ригели;
  • ендовы;
  • дополнительные элементы для укрепления.

Стропильная система требует четкого расчета специалистами. Сооружение возможно, если есть правильно составленный чертеж.

Основные этапы сооружения полувальмовой кровли

Пример чертежа крыши



Работа выполняется в следующей последовательности:

  1. На фронтальные и внешние стены стелется мауэрлат (на те, которые будут опорой для стропил). На внешнюю перегородку несущего типа монтируется лежень. Способ его крепления зависит от особенностей конструкции. В случае если дом из кирпича, то проводится бетонирование стяжки, которая предварительно армируется, и в нее устанавливаются шпильки. Если же сооружение деревянное, то для закрепления мауэрлата и лежаков применяют железные скобки или болты. Гидроизоляцию в местах соединения стен и несущего бруса проводят с помощью рубероида. Для расчета необходимого расстояния между шпильками используется чертеж: нужно, чтобы они были между расположенными стропильными ногами.
  2. Монтаж вертикальных стоек проводят на лежень внутренней несущей стены. Сверху они закрепляются коньковым прогоном и фиксируются с помощью стоек (временных). Особое внимание уделяется тому, чтобы каждый вертикальный элемент был установлен под строгим углом к лежню. Лучше изначально проводить замеры по несколько раз. Если вертикальность хоть одной стойки будет нарушена – возможны неприятные последствия.
  3. Установка рядовых стропильных ног с шагом в 0,6 или 1,2 м. Длина стропил зависит от свесов, которые должны быть более 0,4 м.
  4. Монтаж диагонально-накосных стропил. Фиксация верхней части осуществляется с помощью гвоздей, а нижней – с применением уголков из металла.
  5. Настилка нарожников. В нижней части обязательно нужно сделать выпил под мауэрлат. Показатель их длины также зависит от необходимости обустройства свеса. Накосные стропила и полуноги закрепляются.
  6. Монтаж карнизных кобылок, креплений под слив, ветровых досок.
  7. Последним этапом сооружения является укладка материала кровли. Для этих целей чаще всего используются листовые кровельные материалы (металлочерепица и др.). Установка начинается с основного ската (правого угла внизу). Укладываются в нижний ряд три листовых элемента, немного прихватываются саморезами и выравниваются относительно стен. После укладки последнего элемента во втором ряду и проверки точного совпадения по волнам каждого листа они закрепляются основательно. Также перед закреплением следует убедиться в том, что в местах нахлеста листы плотно прижаты друг к другу.
Схематическое изображение четырехскатной полувальмовой крыши



Полувальмовая крыша – действительно красивая и надежная конструкция. Но для ее сооружения лучше привлечь специалистов или, по крайней мере, пригласить профессионала сделать чертеж. Во втором варианте для самостоятельного сооружения кровли вам пригодятся видео, чертежи и фото, приведенные в материале.

Как сделать четырехскатную вальмовую крышу своими руками

Все застройщики стремятся возвести уникальные строения. Их фантазии не имеют границ. Очень большое разнообразие впечатляет, но одна из надежных конструкций – это вальмовая крыша. Она представлена разновидностью четырехскатной кровли. Возвести ее не так просто, гораздо легче построить классическую двухскатную. Здесь вам необходимо спроектировать конструкцию, которая состоит из 4-х расположенных под заданными углами скатов, правильно соединенных между собой. Инструмент, материалы, а также определенные знания и терпение – все это пригодится чтобы, вальмовая крыша собственными руками была качественно построена.

Конструкция кровли имеет особую важность для любого сооружения. Если у вас надежная крыша, то ваше жилище будет ограждено от погодных условий, а также подчеркнет облик всего строения. Именно крыша завершает архитектурное строение дома. Следовательно, очень ответственно, необходимо отнестись к ее возведению.

Вальмовая крыша, пользуется спросом в наши дни, благодаря прочности конструкции и долговечности. Возвести такую крышу нелегко, но при желании можно. Рекомендуют вальмовую крышу, особенно в тех местах, где погода характерна сильными порывами ветра.

Конструкция вальмовой кровли

Конструкция данного вида крыши отличается от других типов кровли наличием четырех скатов, которые имеют наклон со всех сторон строения. В случае строительства вальмовой крыши на месте фронтонов, расположена еще пара скатов. Два из них треугольной формы, а два других представляют – трапеции.

Разнообразие крыш: полувальмовая крыша (ее называют «голландской»). Этот тип кровли напоминает треугольные скаты, которые не полностью доходят до карниза; «датская крыша». Особенность такой крыши заключается в совершенно несложном монтаже, а также в невысоких расходах на кровельные материалы. Последний вариант лучше подойдет для тех, кто хочет по минимуму привлечь наемную силу при постройке дома. Возвести такую крышу самим легче, если вы остановитесь на «датской крыше».

Стропильная система четырехскатной вальмовой крыши

Конструкция состоит из таких элементов: конькового бруса; различных стропил, мауэрлата (брус, который предназначен для привязки всей крыши к стенам здания). Различают виды стропил: центральные или рядовые, диагональные или наклонные. При вычислении стропильной системы необходимо принять во внимание ряд особых моментов: ветровую нагрузку; интенсивность атмосферных осадков; материал, который вы планируете использовать; использование пространства под крышей (может, со временем, захотите создать мансарду). На основании этих характеристик необходимо рассчитать углы наклона и высоту крыши. Если вы планируете использовать чердак, то в вальмовые крыши можно вставить мансардные окна.

Вальмовая крыша фото

Если вы еще в стадии раздумий по поводу выбора кровли для своего дома, может быть полезным просмотр фотографий уже выстроенных домов с такими крышами. Эти фотографии с вальмовыми крышами смогут помочь вам разобраться, в чем же отличия и преимущества этих крыш.

Правила и порядок монтажа

Работы производят с мауэрлата, затем выполняется укладка опорного бруса, на который устанавливают стойки для крепления бруса. Проследите, чтобы стойки были закреплены точно вертикально. Обязательно используйте отвес. После этого производите крепеж конькового бруса. При монтаже кровли уделите о внимание точной разметке, без нее нельзя хорошо произвести установку стропил. Для этого используют разметочные рейки (шаблоны). На шаблоны нанесите (согласно расчету) метки, чтобы были одинаковые расстояния между стропилами. Это позволит свести к минимуму неприятные ошибки при строительстве крыши.

Вначале определите две главные точки: одна из них расположена в центре конькового бруса, а другая на средине стены мауэрлата. После нахождения этих точек, производите фиксацию центрального стропила. Затем преступайте к установке других стропил. При помощи шаблона контролируйте их положение.

Следующий этап: монтаж стропил. Закрепите к мауэрлату внизу, а к коньковому прогону вверху. Завершают возведение – установкой угловых стропил.

Кровельный «пирог» крыши

После завершения работ стропильной конструкции приступайте к созданию вальмовой крыши. Создание надежной крыши возможно, если будут соблюдены основные правила «приготовления» «слоеного пирога». Главные элементы кровельного пирога: пароизоляция; теплоизоляция; гидроизоляция, обеспечивает защиту от влаги; контробрешетка; обрешетка – на нее улаживают кровельные изделия.

При выборе кровельного материала нужно учитывать: конфигурацию крыши, уклон, климатическую зону; Для четырехскатных вальмовых крыш используют разнообразные кровельные материалы, которые делят на две группы: листовые и штучные. Листовая группа включает: ондулин, металлочерепицу и оцинкованное железо. Штучная группа: этернитовая плитка, черепица, шифер и другие материалы. Затем выполняют окончательный процесс: монтаж специальных покрытий; в месте выхода трубы выполняется ее обделка; устройство водостока; ограждений на крыше.

Идеи и фотографии шатровой крыши с низким углом наклона

Современный экстерьер на берегу моря

Дом на берегу озера, оформленный в стиле модерн прерий. Яркие черные акценты, необработанный кедр и ландшафтный дизайн в японском стиле придают этому дому эстетику нового уровня.
Верхняя балка над входом. Окна наверху — mynielsen

Martis Camp 107

Vance Fox
Фото большого коричневого двухэтажного деревянного дома в горном стиле в Сакраменто с металлической крышей
со слегка скатной крышей…. снова крепкие деревянные и металлические кронштейны — allyourlandscapeneeds

Excelsior Bay Avant Garde

Современная идея дома с деревянным фасадом в Миннеаполисе с шатровой крышей
Опять же, примеры шатровой крыши и стручков — такие как крыша и камень, деревянный сайдинг — это слишком темно и Craftsmany — drjzanderson55

2931 Boundary — Modern Rebuild

Первоначальный дом представлял собой невзрачный зеленый лепной ящик с низкой шатровой крышей. Чтобы создать архитектурный интерес и объем, мы добавили слуховое окно и пилястры, расширили передний карниз, чтобы захватить пилястры, и построили блочную стену с горизонтальными рельсами.Мансардное окно добавляет высоту и глубину вальмовой крыше, которая в противном случае была бы слишком простой. Трудно было найти какие-либо фото вдохновения для современного дома с шатровой крышей и односкатной мансардой. После пары макетов мы улучшили наклон слухового окна и его пропорции, чтобы они хорошо сочетались с остальным дизайном. Большая часть облицовки дома — это широкий сайдинг серого цвета внахлест. Белая штукатурка с гладкой отделкой в ​​стиле Санта-Барбара и гаражные ворота с белой панелью заподлицо создают сильный контраст. Спасибо архитектору Марку Фредриксону за вдохновляющие эскизы, которые воплотились в окончательный дизайн экстерьера.
Только примечание: светлые и темные акценты в доме — cwrightdesign

Коттедж Low-Country Beach

Emily Followill
Вдохновение для реконструкции дома на побережье в Атланте
Body — Sherwin Williams — Useful Grey Ставни Sherwin Williams — Gray Area Отделка — Бен Мур Уайт Висп — mwheeler20

Santa Barbara Hope Ranch 3

Этот существующий дом, расположенный на ранчо Hope в Санта-Барбаре, дал нам возможность подчеркнуть, что такое жизнь в Санта-Барбаре. Создав вход и открытую обеденную террасу, клиент и его друзья могут расслабиться и насладиться видом на океан. Фотограф: Джим Барч
одноэтажный, низкая скатная крыша, длинная и низкая к земле — elle_peterson6

Развлечение на открытом воздухе

Фотография элегантного солярия в Миннеаполисе со стеклянным потолком
Закрытая терраса со всеми окнами для вида на улицу без ошибок. Можно использовать круглый год. — lourdes_vasquez3962888

Butterfly Beach Villa

Ciro Coelho Photography
Фотография одноэтажного дома 1960-х годов в Санта-Барбаре с металлической крышей
Фальш-крыша на обновленном ранчо Калифорнии.это фото только для перспективы крыши — cindyflavin

Eleanor — Low Country Farmhouse

В этом гостеприимном дизайне, вдохновленном деревенским домом, сочетаются лучшие архитектурные стили прошлого и настоящего. Облицованный сайдингом, не требующим особого ухода, характерный экстерьер очень привлекает внимание улиц с его крыльцом с колоннами, несколькими фронтонами, ставнями и интересными линиями крыши. Другие внешние особенности включали фермы над гаражными воротами, горизонтальный сайдинг внахлест и акценты из кирпича и камня. Не менее впечатляет и интерьер с открытой планировкой, которая подходит для современной семьи и современного образа жизни.Восьмифутовая крытая веранда ведет в большое фойе и дамскую комнату. Кроме того, просторный первый этаж включает более 2000 квадратных футов, с одной стороны, где преобладают общественные пространства, которые включают большую открытую гостиную, центрально расположенную кухню с большим островом на шесть мест и U-образную стойку, формальную обеденную зону, которая восемь мест для праздников и особых случаев, а также удобная прачечная и грязевая комната. В левой части плана этажа находится безмятежная главная спальня с большой главной ванной, большой гардеробной и главной спальней размером 16 на 18 футов с большим панорамным окном, которое пропускает максимум света и идеально подходит для съемки близлежащих видов. .Расслабьтесь с чашкой утреннего кофе или вечерним коктейлем на близлежащем крытом патио, в который можно попасть как из гостиной, так и из главной спальни. На втором этаже дополнительные 900 квадратных футов включают в себя две верхние спальни размером 11 на 14 футов с ванной и гардеробной и гостевой люкс площадью около 700 квадратных футов над гаражом, который включает в себя зону отдыха, кухню и ванну, идеально подходящие для гостей или в помещении. законы.
Кирпичная окантовка, конструкция колонн и масштаб хороши — eingolf

East Pensacola Heights Cottage

Белый одноэтажный фасад дома в островном стиле с шатровой крышей и металлической крышей
Очень длинные окна и деревянная дверь.- bferlchr

Front Entrance

Фотография Андреа Рагг
Вдохновение для реконструкции большого современного одноэтажного дома со смешанным сайдингом в Миннеаполисе с шатровой крышей и гонтовой крышей
Нравится сочетание темного (черного)? Внешний вид и дерево — nancy_jonat

Brady Lane Remodel Addition

ArcherShot Photography
Вдохновение для реконструкции одноэтажной деревянной двускатной крыши 1950-х годов в Остине
Длинная наклонная крыша слева. Красивое расположение окон слева.- turtlexings

Tarrytown Estate

Fine Focus Photography
Пример переходного бежевого дизайна экстерьера двухэтажного дома в Остине с шатровой крышей и гонтовой крышей
люблю низкий наклон крыши и сочетание внешнего дизайна — sarica721

Сан-Карлос | 2016

белый дом, двухэтажный дом,
Огромный переходный бежевый двухэтажный фасад дома из лепнины в Далласе с шатровой крышей и черепичной крышей
Лепной экстерьер, простая верхняя нижняя отделка на контрастных окнах.- maria_wagner64

California Low Profille

фото rr jones
Большой современный многоцветный одноэтажный дом с одноэтажной крышей со смешанным сайдингом в Сан-Франциско с односкатной крышей
Серые современные вертикальные деревянные / черные оконные рамы — cananlau

Topar

Фотограф: Дин Дж. Бириньи
Идея создания двухэтажного дома среднего размера в Сан-Франциско
Мне нравится отступивший назад характер двух томов, которые будут выглядеть над вашей нынешней линией крыши.- charliem

Modern Mountain Home

Tommy White, Boone NC
Вдохновение для реконструкции двухэтажного каменного дома в деревенском стиле с шатровой крышей и металлической крышей в Шарлотте
Чистые линии, металлическая крыша, много окон — maggiekumbier

Фермерский дом

Фермерский дом, белый двухэтажный дом в Чарльстоне с крышей из смешанных материалов
Дополнение со вторым этажом. Порог. — drkorvis

page_type: page_search_photo

Идеи, вдохновение и фотографии дизайна шатровой крыши

Что такое шатровая крыша?

Также известная как «шатровая крыша», шатровая крыша — это крыша, все четыре стороны которой наклонены вниз к стенам с пологим наклоном.Этот уклон является причиной того, что у дома с шатровой крышей нет фронтонов и вертикальных сторон. Квадратная вальмовая крыша имеет форму пирамиды, а вальмовые крыши домов обычно имеют две треугольные и две трапециевидные стороны. Вальмовая крыша на прямоугольном плане имеет четыре грани, которые почти всегда имеют одинаковый уклон или наклон, что делает их симметричными относительно осевых линий. Вальмовые крыши часто имеют наклонные стороны слухового окна, и вокруг них может быть установлен водосточный желоб. Как и двускатная крыша, вальмовые крыши распространены здесь, в Америке, и имеют разные типы и стили.Выбор одного из них для вашего дома зависит от предпочтений, структуры вашего дома, размера и материалов, используемых для его покрытия.

Какие бывают конструкции вальмовой крыши?

Вальмовые крыши имеют пять различных стилей, которые вы можете выбрать для своего дома. Вот они:

Простая вальмовая крыша: Большинство людей предпочитают простоту, поэтому простая вальмовая крыша является наиболее распространенной конструкцией вальмовой крыши. Они состоят из конька над частью крыши, который образует две стороны многоугольника и две стороны треугольника крыши.

Пирамидальная шатровая крыша: Эта конструкция крыши образована четырьмя равными треугольными сторонами, которые встречаются в единственной точке наверху крыши, которая выступает вверх.

Крестовина крыши: Эту конструкцию кровли можно сравнить с эффектом объединения двух зданий с двухскатной крышей. Две секции крыши встречаются на соответствующих концах, образуя шов, который называют «долиной» или перекрестно вальмовой крышей.

Полуавтоматическая крыша: Этот стиль крыши представляет собой вариант стандартной вальмовой крыши, но в этом случае две стороны крыши укорачиваются для создания карниза.

Голландская двускатная четырехскатная крыша: Это гибрид конструкции двускатной и четырехскатной крыши, при котором полностью или частично двускатная крыша может быть найдена в конце конька крыши, что позволяет увеличить внутреннее пространство на крыше. . Это также может улучшить эстетическую привлекательность крыши, создавая более интересный и менее распространенный дизайн.

Чем отличается вальмовая крыша от двускатной?

Как мы все знаем, нет двух одинаковых вещей, и это также относится к вальмовой и двускатной крышам.Вот их отличия, плюсы и минусы. Как всегда, начнем с хороших новостей.

Вальмовые крыши Плюсы:

— Вальмовые крыши более устойчивы, чем двускатные, из-за того, что все четыре стороны склона направлены внутрь.

— Вальмовые крыши отлично подходят как для сильных ветров, так и для заснеженных территорий.

— Наклон крыши позволяет снегу легко соскальзывать без стоячей воды.

— Вальмовые крыши могут предложить дополнительное жилое пространство, если к вальмовой крыше добавлено слуховое воронье гнездо.

Минусы:

— Вальмовые крыши дороже в строительстве, чем двускатные.

— Им требуется больше строительных материалов.

— Если мансардные окна встроены в общую конструкцию вальмовой крыши, дополнительные швы и впадины могут облегчить возможные утечки воды.

Двускатная крыша Плюсы:

— Их простая конструкция делает их проще в сборке и удешевляет, чем более сложные конструкции.

— Они легко проливают воду и снег, оставляют больше места на чердаке и обеспечивают большую вентиляцию.

Минусы:

— Может быть проблематично при сильном ветре и районах, подверженных ураганам.

— Если рамы построены неправильно, крыша может обрушиться из-за сильного ветра. Сильный ветер также может вызвать отслаивание материалов от двускатных крыш.

— Если имеется слишком большой свес, ветер может создать приподнятие под ним и привести к отрыву крыши от стен.

Взвешивая все «за» и «против», важно получить помощь профессионала, который поможет вам в процессе кровли.Чтобы найти массу идей для изображений, которые могут вас вдохновить, посетите homify, и вы найдете больше, чем то, что искали.

Какие материалы можно использовать для вальмовой крыши?

Для покрытия вальмовой крыши можно использовать разные материалы, и вот они.

Кровельная черепица: Кровельное покрытие, состоящее из отдельных элементов перекрытия. Эти элементы обычно представляют собой плоские прямоугольные формы, уложенные рядами от нижнего края крыши вверх, причем каждый последующий ряд перекрывает стыки ниже.

Металл: Металл — экологически чистый материал, прочный и долговечный. Металлические крыши могут защитить здание от неблагоприятных погодных условий и даже предотвратить образование льда на крыше или вокруг карниза. Металлические панели или плитки часто изготавливаются из переработанных материалов, и когда срок их службы подходит к концу, их можно снова переработать.

Сланцевая черепица: Это один из самых высококачественных и долговечных кровельных материалов на рынке. Они также стоят дороже и требуют другого способа установки.

Черепица: Они предназначены в основном для защиты от дождя и традиционно изготавливаются из местных материалов, таких как терракота или сланец. Также используются современные материалы, такие как бетон и пластик, а некоторые глиняные плитки имеют водостойкую глазурь.

Сколько стоит вальмовая крыша?

В конце концов, получение желаемой крыши зависит от вашего бюджета, размера и количества вальм и слуховых окон в конструкции, а также других факторов.Следующие цены на крышу основаны на новой установке.

Будьте готовы платить от 8 до 12 долларов за квадратный фут кровельной поверхности для создания каркаса. За крышу среднего размера площадью 1600 квадратных футов вы заплатите от 13 000 до 19 000 долларов. Материалы для каркаса добавят к стоимости от 1 до 2 долларов за квадратный фут или от 1500 до 3000 долларов за крышу площадью 1600 квадратных футов.

Идеи, вдохновение и фотографии дизайна шатровой крыши

Конструкция крыши, которая наклоняется в сторону от центральной линии, называется шатровой крышей.Иногда вместо центральной линии проектируется шатровая кровельная система, которая должна сходиться в одной точке. Этот вид крыш похож на пирамиду. В некоторых старых зданиях города до сих пор сохранилась традиционная пирамидальная шатровая кровля. Конечно, это не единственный вариант шатровой крыши, который можно увидеть в Сингапуре. Некоторые из распространенных стилей шатровой кровли включают следующее.

Мансардная крыша — Этот тип кровельной системы возник во Франции. Первоначальный план был разработан известным архитектором страны Франсуа Мансаром.Эта кровельная система стала очень популярной в стране, а позже была применена в жилых домах по всему миру. Этот вид кровли имеет четыре пологих ската. Также отмечается наличие слуховых окон. Часть Istana Negara Singapura, офиса и резиденции президента Сингапура, имеет мансардную систему кровли.

Dutch Gablet — Голландская Gablet или голландская двускатная кровельная система объединяет двускатную и шатровую крышу. Нижний уровень отведен под шатровую кровельную конструкцию, а верхний уровень отведен под двускатную крышу.Этот тип композитной конструкции поможет вам спроектировать более обширный уровень верхнего этажа для вашего дома.

Поперечно-скатная крыша — В этом типе крыши несколько отдельных скатных линий крыши встречаются в определенной точке. Он создает довольно сложную конструкцию и ее довольно сложно спроектировать. Этот вид кровли подходит для больших зданий с несколькими крыльями.

Шатровая кровельная система предлагает несколько явных преимуществ по сравнению с некоторыми другими типами конструкций крыш. Он прост в уходе и долговечен.В отличие от плоской кровли, конструкция не способствует стоянию дождевой воды на крыше. Он стильный и подходит как для традиционных зданий, так и для современных.

Какие материалы необходимы и какие расходы будут нести для вальмовой кровли?

Следующие кровельные материалы помогут вам построить шатровую кровельную систему в вашем доме.

Древесина — это один из важнейших сырьевых материалов, необходимых для изготовления каркаса или стропильных ферм. Деревянные стропильные фермы долговечны и способны противостоять стихиям природы.Они обеспечивают надлежащую поддержку вашей кровельной системе и эстетичны. Красный кедр, пихта Дугласа и сосна — одни из самых популярных пород древесины, используемых для этой цели.

Высокая цена на древесину твердых пород делает все более популярными некоторые другие альтернативы, такие как фанера, алюминий и железо. Каркас из этих материалов легче и доступнее. Они широко доступны на местном рынке и в Интернете.

Материалы для обшивки — Пенопласт, фанера, ориентированно-стружечная плита (OSB) или стекловолокно обычно используются для изоляции крыш.Стеклопластиковые и пенопластовые плиты дешевле, но фанера и OSB более долговечны. Для покрытия каркаса используется деревянная или асфальтовая черепица. Их наличие делает кровельную систему водонепроницаемой. Раствор помогает закрепить черепицу на своих местах. Раствор иногда используют и для удержания черепицы на своих местах.

Для выполнения задания вам потребуются другие материалы, такие как гвозди, скобы, зажимы и клей. Такие приспособления, как лестница, клеевой пистолет и измерительная лента, помогут вам завершить работу с точностью.Не игнорируйте покупку защитных шлемов, перчаток и очков, если вы собираетесь работать над проектом самостоятельно.

Стоимость строительства шатровой крыши в Сингапуре составит от 400 до 550 сингапурских долларов за квадратный метр. В рамках этого бюджета вы сможете закупить сырье, нанять профессиональных кровельщиков и оплатить сам процесс монтажа.

Процесс установки скатной крыши

Обсудите ваши требования к дизайну с архитектором. Для установки кровельной системы обратитесь за помощью к опытному кровельщику.Попробуйте установить его самостоятельно, только если у вас есть разумный опыт этого. Следующие шаги проведут вас через этот процесс.

Купите сборные фермы или сделайте каркас самостоятельно. Используйте рулетку, чтобы точно измерить доступную площадь. Соответственно рассчитайте балки и стропила. Прикрепите балки стропилами. Для этого вам понадобятся подтяжки и ногти. Для большей эффективности используйте пистолет для ногтей. Поверх ферм кладут пенопласт, стеклопластик или фанерные плиты.Прибей их к месту.

Прикрепите к этому слою деревянную или асфальтовую черепицу. Вам понадобится специально созданный для этой цели раствор и клей. Теперь накройте весь слой плиткой или гофрированным металлом. Для этого можно использовать терракотовую плитку. Сланец также все чаще используется для покрытия верхнего слоя. Еще раз используйте раствор, чтобы закрепить их на своих местах.

Шатровая крыша против двускатной крыши — Плюсы и минусы каждого из них

Шатровая крыша и двускатная крыша одновременно стильны и очень полезны в таких местах, где бывают сильные осадки. Они имеют множество вариаций дизайна и подходят как для зданий, построенных в традиционном стиле, так и для современных. Шатровая крыша может похвастаться более сложной конструкцией и требует вмешательства специалистов. Двускатная крыша имеет более простую конструкцию и более удобна для самостоятельного изготовления. Двускатная крыша также более доступна по цене, чем шатровая кровельная система.

Идеи, вдохновение и фотографии дизайна шатровой крыши

Что такое шатровая крыша?

Шатровая крыша или шатровая крыша — это крыша, у которой все стороны имеют скат.Это не похоже на типичную двускатную крышу, у которой есть вертикальные стороны или фронтоны. Шатровая крыша квадратного плана похожа на пирамиду, в то время как прямоугольный дом будет иметь шатровую крышу с двумя треугольными и двумя трапециевидными сторонами.

Что представляет собой шатровая крыша?

Крыша этого типа состоит из четырех основных элементов. Это коньковая доска, обычные стропила, шатровые стропила и домкраты.

Коньковая доска — это самая верхняя часть или край крыши этого типа, которая используется для прибивания общих и вальмовых стропил на их место

Обычные стропила — Они используются для центрирования коньковой доски в здании , установите высоту крыши и найдите концы конька.Коммонс проходит от гребня до вершины внешних стен. Обычные стропила являются самыми большими компонентами такой конструкции крыши.

Вальмовые стропила — Они прибиваются под углом 45 градусов к коньковой доске и спускаются к четырем внешним углам здания. Вальмовые стропила имеют решающее значение для придания этому типу крыши особой формы и расположения. Эти стропила также используются для прибивания верхней части стропил домкрата.

Стропила для домкратов — Обычно это более короткие стропила, которые прибиваются к бедру и спускаются к наружным стенам.

Какой тип черепицы можно установить на шатровую крышу?

Как и двускатная крыша, шатровая крыша может быть покрыта несколькими вариантами. Среди них можно выделить деревянную черепицу или битумную черепицу. Решая выбрать лучший вариант для дома, не забудьте посоветоваться с кровельщиком.

Деревянная черепица

Плюсы — Они считаются популярным вариантом кровли из-за их привлекательного дизайна и естественного внешнего вида и, как известно, обычно повышают стоимость дома.Они также чрезвычайно прочные и, как известно, служат в 5-10 раз дольше, чем обычная черепица. Средняя деревянная черепица может прослужить от 30 до 60 лет, если за ней правильно ухаживать.

Минусы — Они дороги и могут стоить до 5 раз дороже, чем композитная или асфальтовая черепица. Установка не проста, и часто пользователям приходится платить значительно больше за профессиональную помощь. Они также подвержены инфекциям и плесени, которые могут развиться из-за таких факторов, как высокая влажность.Крыша также будет нуждаться в периодической химической очистке и консервативной обработке, чтобы защитить конструкцию от длительного воздействия вредных факторов окружающей среды.

Битумная черепица

Плюсы — Относительно доступный и обеспечивает достойный уровень защиты от 12 до 17 лет. Они просты в установке и доступны в различных стилях и дизайне.

Минусы — Они могут быть повреждены при установке при температуре ниже нуля. Более дешевый сорт черепицы, такой как tab-3, подвержен ветровым нагрузкам, а также не устойчив к резким колебаниям температуры.Они не являются экологически безопасными и требуют регулярного обслуживания и ремонта.

Как происходит установка шатровой кровли?

-Первый шаг в обрамлении шатровой крыши — найти ход обычного стропила. Благодаря этому вы сможете разместить балки потолка рядом с общими и домкратными стропилами.

-После выкладки всех обычных стропил теперь можно разместить балки потолка рядом с тем местом, где должны быть расположены стропила. В зависимости от угла наклона крыши вы можете оставить торцевую балку потолка открытой до тех пор, пока вальмовые стропила не будут на месте.

-Установка коньковой доски — следующий важный шаг, это позволит нам узнать точное расположение бедер.

-Для установки конька вам потребуется как минимум шесть общих стропил, вырезанных и размещенных вокруг их окончательного местоположения.

-Вы можете начать с установки одного стропила в верхнюю часть стены рядом с балкой потолка, затем перейти к противоположной стороне здания и повторить процесс. Плотники, участвующие в процессе, могут просто оставить отвесы вместе, чтобы выдержать вес.

-После этого коньковую доску можно вставить на свое место между общими элементами и прибить гвоздями.

-Теперь можно будет разместить цокольные стропила на концах коньковой доски. Таким образом, гребень можно зафиксировать на своем окончательном месте и снять временные скобы.

-Теперь можно приступить к установке вальмовых стропил. Перед закреплением верха рекомендуется прибить на место дно.

-Перед тем, как приступить к установке стропил домкрата, выпрямите бедренное стропило, прибив веревку сверху и временную скобу около центра, чтобы удерживать ее прямо.

-Рекомендуется прибивать стропила на противоположных сторонах тазобедренного стропила, чтобы они оставались ровными.

-Последний шаг — установка облицовки перед установкой обшивки.

Плюсы и минусы шатровой и двускатной крыши


Двускатная крыша

Плюсы Эти крыши подходят для климата с сильными дождями или снегом, и благодаря своей конструкции позволяют больше места для хранения вещей на чердаке. Из-за своей геометрии их относительно легче построить и, следовательно, они немного дешевле, чем шатровая крыша.

Минусы Они не подходят для мест с сильным ветром.

Вальмовая крыша

Плюсы Благодаря своей конструкции они более устойчивы, чем двускатные крыши. Следовательно, они лучше подходят для ветреных и подверженных ураганам зон.

Минусы Их конструкция довольно сложна и требует умелых мастеров. В результате их конечная стоимость выше, чем у двускатных крыш.

Вальмовая крыша

31 авг.2020 г. · Hip.Вальмовые крыши имеют четыре ската и равную длину. Они собираются вместе, образуя гребень наверху. Преимущества: Эти крыши прочные и устойчивые. Они прочны и долговечны. Кроме того, они очень хороши для районов с сильным ветром или большим количеством снега. Поскольку все четыре стороны имеют наклон вниз, вода не стоит на крыше.

Вальмовый, шатровый: шатровая крыша имеет наклон в двух парах направлений (например, с-ю и восток-запад) по сравнению с одной парой направлений (например, с-ю или восток-запад) для двускатной крыши.Полу-шатровая: гибрид двускатной и шатровой крыши. (См. Выше.) Голландский фронтон, фронтон: Обратный гибрид шатровой и двускатной крыши. (См. Выше.) Крестовина: результат соединения двух …

В каком эпизоде ​​стойки умирают как одно целое

Стоимость алюминиевой крыши для патио: когда вы начинаете оценивать дополнительные крыши для патио с местными кровельщиками, обычная алюминиевая крыша может стоит 6000–10 000 долларов за площадь 20 х 20 футов. Стоимость деревянного покрытия террасы: добавление деревянной решетки на крышу такого же размера может добавить к проекту от 500 до 10 000 долларов.Независимо от того, какой тип кровельного материала вы выберете, вентиляция является главным приоритетом. Линия крыши на крыльце У этого небольшого крыльца есть всего понемногу: фронтон, сарай и шатровая крыша. Этот классический внешний вид подчеркивается большим крыльцом, арочными фрамугами и 10-футовыми потолками. Уменьшенная «модная» версия дома с планом 2505DH, этот дом отличается прекрасным стилем и хорошими размерами. Четыре спальни с разделенной планировкой делают его отличным домом для семей. Спальни 2 и 3 имеют общую ванну. В четвертой спальне есть полностью оборудованная ванная комната, и ее можно использовать как домашний офис. В большой комнате есть газовый камин и французский …

V

Nv1500 сила передачи

Вы когда-нибудь задумывались, как оформить шатровое крыльцо? В этом видео я покажу вам обзор того, как мы начинаем с наших бетонных кронштейнов для опор, разрезаем нашу большую кедровую древесину и …

СОКРАЩАЮЩАЯСЯ КРЫША — крыша с уклоном с двух сторон. ГАЛЕРЕЯ — длинная веранда поперек фасада. ИМБИРНЫЕ декоративные изделия из дерева. ВАННАЯ КРЫША — крыша с четырехсторонним наклоном. ВЫТЯЖКА — молдинг, расположенный над окном или дверью, для отвода дождевой воды.LANCET остроконечная готическая арка или окно. Горизонтальная опора LINTEL в верхней части двери или окна. МАНСАРДНАЯ КРЫША Шатровая крыша крыльца выходит за пределы поверхности стены жилого дома, создавая творчески привлекательный наклон или наклон. На самом деле это в основном самоподдерживающееся, поэтому даже крошечная статья о поддержке наверняка подойдет. Хотя шатровые крыши были замечены в бунгало, остроконечные крыши были обычным явлением, как и сочетание шатрового и двускатного. Обычно использовался однопролетный фронтон, обращенный либо к улице, либо перпендикулярно ей.Формы многоскатных крыш были обычными, с одной или несколькими остроконечными крышами, идущими перпендикулярно главному фронтону.

13 апреля 2017 г. · Планы домов с шатровой крышей. Пятикомнатный дом. Мы включили двухэтажный дом с чердаком, у которого редко бывает шатровая крыша. У этого есть много индивидуальности, с его маленькими окнами со ставнями, слуховыми окнами разной формы и большим крытым боковым крыльцом. Его площадь составляет 1500 кв. Футов, а жилая — 1 280 кв. Футов.

Шатровая крыша или шатровая крыша — это кровля, которая со всех сторон спускается к стенам и, следовательно, не имеет вертикальных сторон.Шатровая крыша — это наиболее часто используемый тип крыши в Северной Америке после остроконечной крыши. Этот стиль кровли стал популярным в Соединенных Штатах в 18 веке в ранний грузинский период.

Настроить sendmail

15 апреля 2019 г. · Вот несколько изображений планов колониальных домов с шатровой крышей. Используйте эту возможность, чтобы увидеть некоторые галереи, чтобы вдохновить вас, мы обнаружили, что это художественные изображения. Надеюсь, полезно. Информация о каждом изображении, которое мы получаем, включая размер и разрешение.Наведите указатель мыши и щелкните изображение, чтобы увидеть изображение большого или полного размера. Если вы думаете, что это полезная коллекция, вы можете …

V

Pacific light concept cxp 250

American Four Square хорошо известен своей шатровой крышей и одинарными слуховыми окнами на фасаде. Это классический пример. К вашему сведению, американские дома с четырьмя квадратами подпадают под стиль мастера.

Идеально подойдет крыльцо с большими свесами и желобами со всех сторон. Две крыши, соответствующие этому описанию, — это шатровая и плоская крыша.Вот почему это самые распространенные линии крыш, которые можно увидеть на крыльцах компании Porch Company. Поговорим о плюсах и минусах каждой из четырех наиболее часто используемых крыш: двускатной, вальмовой, односкатной и плоской. Случайные теги Gable: как построить навес на крышу, построить крышу над палубой в двухэтажном кирпичном доме, детали конструкции крыши крыльца, прислониться к крышам дома, прислониться к крыше дома, как построить навес на палубу, квартира Наклонитесь к планам крыльца, сделайте своими руками, как построить наклон во внутренний дворик, исправить наклон на 22 наклонах к крыльцу, построить наклонную крышу для дома Планы дома с двухскатной крышей с двускатной крышей у крыльца бунгало компании с новым привлекательным лучшим планом спальни, добавьте Экранированное крыльцо позади вашего террасного дома на шатровой крыше, если вы хотите выйти на улицу, но избегайте ошибок, этот тип идеально подходит для обеденной двери, ведущей в бетонный двор, где можно создать сетку при использовании площади, шатровые крыши, вероятно, являются самым популярным типом конструкции крыши во всем мире мы показываем вам все о них, от фактов до фактических пошаговых планов дома с крыльцом и крыльцом. ..

Крыльцо с двускатной крышей шириной 3,0 м x 2,5 м С наполовину застекленными панелями ПВХ. Все наши веранды с двускатной крышей .. 3 879,60 фунтов стерлингов Без налога: 3 233,00 фунтов стерлингов

Любая крыша, имеющая 4 стороны, каждая из которых имеет наклон вверх, чтобы соединиться с швом наверху крыши, является шатровой крышей. Это, пожалуй, один из самых простых стилей кровли, который часто сочетается с фронтоном или другими элементами. Шатровая крыша отводит воду … Дизайн дома 10 × 10 с 3 спальнями с шатровой крышей — инженерные открытия

Отчет о происшествиях, связанных с безопасностью

26 x 24 Задний фронтон с уклоном крыши 8/12 и двумя мансардными окнами А-образной формы Изображение № 3 20 x 24 Вальмовый с уклоном крыши 5/12 и мансардным мансардным окном: Изображение # 4 Крыша в стиле Гамбрела 32 x 24 со вторым уровнем и постоянной лестницей Изображение # 5 Крыша в стиле Гамбрел 17 x 15 с доской и сайдингом из батона: Изображение # 6 Фронтон 22 x 24 12/12 скат крыши

V

Утечка памяти macos

17 мая 2013 г. · В настоящее время у меня есть круглая веранда, идущая вдоль фасада и немного вокруг левой стороны дома.Я хочу смоделировать свой дом с полным крыльцом. Я не могу заставить мою крышу с левой стороны крыльца переходить в полный фронтон дома, она продолжает двигаться с шагом 3-12, как вальмовая крыша. Какие-либо предложения?

Очаровательная веранда по периметру, шатровая крыша, великолепные столярные изделия и классические двойные окна придают очаровательный характер этому очаровательному дому с тремя спальнями. Внутри: просторные спальни, очень большая медиа-комната и богато обставленная прихожая — все это говорит о высоком качестве дизайна.Вальмовый сарай с крыльцом. Для этого требуется только простой каркас крыши, не требуются домкраты и выступы. крыша крыльца в стиле сарая. это крыша с наклонной поверхностью, прикрепленной к верхнему концу. Сделайте грандиозный вход с ограниченным бюджетом: портики обеспечивают защиту гостей и многое другое! передние портики — очень популярное дополнение к домам, где владельцы хотят . .. Шатровая крыша. Одним из первых подтипов колониального возрождения была шатровая крыша. Эти дома были популярны в начале 1900-х и 1910-х годах, часто демонстрируя детали стиля королевы Анны конца 19 века.Примеры варьируются от сильно украшенных классическими деталями до относительно неукрашенных.

Гараж в стиле внутреннего двора, облицованный камнем и красивой шатровой крышей, представляет собой привлекательный внешний вид в этом европейском плане дома. Грандиозное входное крыльцо поднимается на два этажа и ведет в этот красивый дом. Вас удивительные виды. Компактная кухня держит все под рукой, пока вы наслаждаетесь камином в семейной комнате. Вы можете гулять на заднем крыльце или просто поднять ноги и насладиться свежим воздухом.Главный люкс отделен от двух семей…

13 Apr 2017 · Планы дома с шатровой крышей. Пятикомнатный дом. Мы включили двухэтажный дом с чердаком, у которого редко бывает шатровая крыша. У этого есть много индивидуальности, с его маленькими окнами со ставнями, слуховыми окнами разной формы и большим крытым боковым крыльцом. Его площадь составляет 1500 кв. Футов, а жилая — 1280 кв. Футов.

График шейдеров — передняя поверхность

Любая крыша, имеющая 4 стороны, каждая из которых имеет наклон вверх, чтобы встретиться в стыке наверху. крыша, это вальмовая крыша.Это, пожалуй, один из самых простых стилей кровли, который часто сочетается с фронтоном или другими элементами. Шатровая крыша отводит воду … Дизайн дома 10 × 10 с 3 спальнями с шатровой крышей — инженерные открытия Шатровая крыша, также называемая шатровой крышей, крыша, которая наклоняется вверх со всех сторон конструкции и не имеет вертикальных концов. Бедро — это внешний угол, под которым сходятся смежные наклонные стороны крыши. Степень такого угла называется скосом бедра. Треугольная наклонная поверхность, образованная шатрами, которые встречаются у конька крыши, называется шатровым концом.

Гипертонический гипотонический изотонический рабочий лист с ответами

Метод замещения для решения повторяющихся примеров pdf

Построение крыши крыльца или экранирования крыши крыльца над существующей террасой или патио может быть довольно простым или очень сложным в зависимости от типа крыши, которую вы выбираете . Мы покажем вам, как строятся две разные крыши, чтобы вы знали, в чем дело. Большинство крыш крыльца, как правило, односкатные или вариации вальмовых крыш.

Мы специализируемся на изготовлении красивых деревянных соединителей на заказ и на складе.Просмотрите наш каталог высокоточных косынок и стальных соединений, чтобы сделать ваш проект каркаса красивым и надежным. 14 декабря 2014 г. · Три фута снега на небольшом (12 x 14 футов) крыльце могут довести общую нагрузку на крышу (включая статическую нагрузку на саму крышу) до более 10 000 фунтов. Коньковая балка двускатной крыши собора несет половину этой нагрузки, и стойки под каждым концом этой коньковой балки должны безопасно переносить более 2500 фунтов на двенадцать футов вниз на Мать-Землю. Конструкция вальмовой крыши — один из самых популярных методов, применяемых как для веранды, так и для веранды.Вальмовые крыши имеют скат от каждой стены и не имеют двускатных концов. В значительной степени они самозакрепляющиеся с противоположными концами, проталкиваемыми внутрь, поэтому они прочны по отношению к силам ветра.

10 июня 2020 г. · Рассчитать уклон крыши. Уклон крыши — это соотношение: количество дюймов, на которое крыша поднимается по вертикали на каждый фут крыши. Это способ измерения степени крутизны крыши. Итак, с помощью рулетки найдите высоту крыши над верхней стеной здания.

(высота на чердаке под пиком крыши, если применимо) 43 «Площадь крыши: 524 кв. Фута. Требуется битумная черепица: (не входит в комплект) 22 пучка: кедровая черепица Требуется:

Урок 2 теория эволюции ответ естественного отбора key

Наши экранные залы доступны в двух вариантах: с плоской крышей и вальмовой крышей. Мы проектируем все наши экранные залы таким образом, чтобы выдерживать ураганные погодные условия, обеспечивая при этом максимальную видимость. В наших продуктах используются элитные панели, одобренные во Флориде.Конструкция двускатной крыши спроектирована таким образом, чтобы не только выдерживать порывы ветра и вес выпавшего снега, но и равномерно распределять и передавать давление крыши на стены и фундамент дома. Пошаговое строительство двускатной крыши. 1. Сделайте обрешетку. Тип обрешетки зависит от цели кровли.

V

Управление маршрутизатором Netgear

Планы колониального дома с шатровой крышей Роскошное крыльцо — одно из изображений из 16 лучших планов колониальных домов с шатровой крышей в фотогалерее «Архитектурные планы».Это изображение имеет размер 1200×630 пикселей и размер файла 0 КБ. Вы можете щелкнуть изображение выше, чтобы увидеть большую или полноразмерную фотографию. Предыдущее фото в галерее — планы дома в стиле шатрового колониального стиля.

Портик с вальмовой крышей создает единообразный вид, который, как остроконечные крыши могут направлять дождевую воду и помогать сохранять здание в ветреную среду, особенно эффективен благодаря своему аэродинамическому дизайну. Линии крыши могут быть разных стилей: двускатная, навесная, вальмовая, гамбрельская и т. Д. Чтобы нарисовать крышу для каждого вида фасада, сначала подумайте, будет ли ваша крыша нависать и опускаться ниже внешней стены на плане фасада, который вы в настоящее время составляете.Крыша Gambrel Что ж, давайте посмотрим правде в глаза … это очень привлекательный дизайн крыши, но есть и практические соображения. Без внутренних стен или опорных стоек наша спроектированная конструкция фермы Gambrel оптимизирует полезное внутреннее пространство наверху.

Курятник Генриетты, выращенный. Соляной ящик, приподнятый на высоте 12 дюймов над землей, 6 футов на 8 футов. Изображен с дополнительным экранированным крыльцом. Два окна размером 14 х 21 дюйм, 6 легкодоступных скворечников (3 с закрытым крыльцом), бар. Первое, что вам нужно сделать, это изобразить подъем крыши и разбег здания.бег составляет половину пролета, путь стропил. подъем, который обычно называют уклоном. далее вам нужно …

Миниатюрный пудель на продажу в Питтсбурге, штат Пенсильвания

Правильная крыша дает вам укрытие, необходимое для вашего крыльца, а цвет, высота и текстура вашего потолка добавляют к общему виду и ощущениям пространство изнутри. Многим домовладельцам нравится классический подвесной потолок с крашеным или окрашенным бортиком для традиционного вида. 6 мая 2010 г. · Вы также можете использовать ширму на крыльце для приятной трапезы на свежем воздухе.Island Cottage House Plan — это веселый прибрежный коттедж для отдыха. Это отличный план прибрежного дома с крыльцом, настилом на крыше и смотровым лофтом на крыше. Вальмовая, вальмовая: четырехскатная крыша имеет наклон в двух парах направлений (например, С-Ю и В-З) по сравнению с одной парой направлений (например, С-Ю или В-З) для двускатной крыши. Полу-шатровая: гибрид двускатной и шатровой крыши. (См. Выше.) Голландский фронтон, фронтон: Обратный гибрид шатровой и двускатной крыши. (См. Выше). Поперечное бедро: результат соединения двух…

Какое из следующих утверждений о двуязычном обучении верно

Самокат Razor a5 dlx

Наслаждайтесь верандой или патио на солнце или под дождем. Получите вдохновение для своего проекта с нашей фотогалереей стационарных и выдвижных крышек от Patio Enclosures.

Создание различных стилей крыши для отдельных конструкций может быть выполнено путем выбора стиля крыши и уклона или подъема над пролетом для внешних стен. Создание вальмовых и двускатных крыш вручную. В Home Designer Pro есть возможность создавать вручную вальмовые крыши и двускатные крыши вручную, потому что у него есть ручные плоскости крыши.Шатровая крыша очень похожа на крышу собора с одним небольшим отличием. Эта линия крыши добавляет еще один дополнительный наклон к передней части крыльца, создавая три ската к линии крыши. Помимо фундамента также уточняйте, какой размер крыльца вам нужен. Шатровая крыша состоит из четырех различных поверхностей, соответствующих каждой из четырех основных стен дома. Эти грани наклонены внутрь и достигают точки, образуя пирамидальную форму. Ферма крыши — это предварительно собранная часть крыши.

Различные конструкции вальмовой крыши: детали с изображениями

Вальмовая крыша: детали различных конструкций вальмовой крыши с изображениями

Шатровая крыша — это тип крыши, у которой все стороны наклонены вниз к стенам, обычно с довольно пологим уклоном. Дом с шатровой крышей не имеет фронтонов или других вертикальных сторон к крыше.

Этот тип крышных конструкций очень распространен и идеально подходит для домов, которые могут подвергаться неблагоприятным погодным условиям, например, сильным ветрам или ураганам. Шатровая крыша предлагает улучшенные внутренние связи и имеет меньшую вероятность отслоения от дома на двускатном конце крыши.

Также проверьте >> Лучшие компании Mabati в Кении Здесь

Хотя шатровые крыши действительно предлагают меньше внутреннего пространства, это небольшая цена за их богатство защиты от атмосферных воздействий и другие практические преимущества.

Различные конструкции вальмовых крыш

Когда дело доходит до шатровых крыш, существует несколько различных конструкций крыш. Ниже представлены различные типы конструкции шатровой крыши;

Простая вальмовая крыша

Простая вальмовая крыша

Эти крыши представляют собой наиболее распространенный тип вальмовой крыши с коньком над частью крыши, который, в свою очередь, создает две стороны многоугольника и две стороны треугольника.

Шатровая крыша пирамиды

Шатровая крыша пирамиды

Шатровая крыша пирамиды, как следует из названия, образована четырьмя равными треугольными сторонами, которые встречаются в единственной точке наверху крыши, выступающей вверх.

Поперечная вальмовая крыша

Поперечная вальмовая крыша

Эту конструкцию кровли можно сравнить с эффектом объединения двух зданий с шатровой крышей. Две секции крыши встречаются на соответствующих концах, образуя шов, который называют «долиной» или перекрестно вальмовой крышей.

Half Hip Roof

Это вариант стандартной вальмовой крыши, но в данном случае две стороны крыши укорачиваются для создания карниза.

Голландская двускатная (шатровая) крыша

Это гибрид конструкции двускатной и шатровой крыши, в которой полный или частичный фронтон может быть найден в конце конька крыши, что позволяет увеличить внутреннее кровельное пространство. Это также может улучшить эстетическую привлекательность крыши, создавая более интересный и менее распространенный дизайн.

Преимущества вальмовой крыши

  • Конструкция является саморегулирующейся и требует меньше диагональных распорок
  • Лучше подходит для сильного ветра или сильного снега
  • Единый карниз и водостоки по всей длине
  • Улучшает внешний вид бордюров во многих домах
  • Можно комбинировать для создания великолепных конструкций крыши

Также проверьте >> 10 основных проблем с кровлей и решения

Недостатки вальмовой крыши

  • Более сложное и затратное проектирование и строительство
  • Меньше места на чердаке из-за наклона со всех сторон

ДОЛЖЕН ПРОЧИТАТЬ: Основные преимущества и недостатки плоских крыш

Различные типы кровли — Roofgenius.com

Определение крыши

Нет конкретного определения крыши. Можно сказать, что самая верхняя часть строительного дома называется крышей. Есть много способов построить крышу. Архитектурный дизайн здания зависит от воображения, но стили крыши не только ограничиваются воображением, но также зависят от физических законов и доступных материалов. Стиль строительства дома зависит от конструкции крыши. Не существует такого определения крыши, по которому можно было бы сделать крышу своей, но в обществе существовали некоторые типы крыш.Это:

Двускатная крыша

Двускатная крыша, скорее всего, самая простая конструкция, которую мы когда-либо видели. Двускатная крыша была изобретена с самых ранних крыш, которые представляли собой несложные конструкции из хвороста или дерева, наклоненные под углом, чтобы создать треугольную хижину. Двускатная крыша имеет две наклонные стороны, и эти две стороны соединяются в центре крыши здания / дома. Две наклонные стороны идентичны, т.е. две наклонные стороны имеют одинаковую ширину, длину и одинаковые углы.Без сомнения, он будет представлен в виде пропорционального треугольника над корпусом дома / здания.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
