Для бурения неглубокой скважины в мягкой почве можно воспользоваться самодельным буром. Бурение скважин буром есть смысл рассматривать тогда, когда скважина не будет больше 20 м в глубину. Буры могут отличаться – они существуют в нескольких видах. В этой статье мы увидим, как изготовляется бур для бурения скважин своими руками.

Для тех, кто решил пробурить скважину и нет возможности это сделать самому, предлагаем обратиться в компанию по бурению скважин на воду. Рекомендуем, профессионалы своего дела.

Как своими руками сделать спиральный бур

Как работает спиральный бур

Как устроен бур ложковой конструкции

В результате такого размещения осей с помощью этого самодельного приспособления можно бурить скважины с большим, чем бур, диаметром. Это возможно из-за того, что режущая кромка, расположенная продольно, удаляет грунт с боковых поверхностей шахты. Чтобы очистить бур-ложку от изъятой почвы, ее время от времени извлекают наверх. Еще одна особенность такого бура – он свободно проходит в обсадные трубы, которые устанавливаются, чтобы шахта скважины не обрушилась.

Целесообразно ли вообще ручное бурение

Ручной бур для столбов своими рками: виды, чертежи и особенности

Столб – основной архитектурный элемент многих типов ограждений и построек. Для его установки необходим специальный инструмент, бур ручной для столбов. С его помощью в грунте выбираются отверстия, в которые и устанавливаются столбы.

При необходимости устройства большого количества отверстий используют моторизированные буры, но в частном строительстве, в частности, во время самостоятельного возведения оград, применяются ручные варианты такого инструмента. Существует масса промышленно производимых моделей, но ничто не мешает самостоятельно изготовить бур, который будет удовлетворять локальные потребности. И обойдется дешевле покупного.

Необходимы хотя бы минимальные навыки работы со сварочным аппаратом и его наличие.

Альтернативный вариант – изготовление инструмента на заказ по выбранному проекту. В таком случае понадобится найти исполнителей и подходящий чертеж.

Конструкция земляного бура

Принципиально каждый бур состоит из трех основных элементов:

1. Пика, которая погружается в грунт первой и центрирует весь инструмент на первых этапах бурения. Некоторые варианты шнековых буров и конструкций с землеприемником не оснащаются пикой.
2. Режущая часть, выполненная в виде шнека, половин дисков или имеющая иную конфигурацию.
3. Цельный или сегментированный стержень, к нижней части которого крепятся рабочие элементы, а к верхней – рукоятка или штифт для подключения к моторизированному блоку.

Различные типы и комбинации этих элементов составляют разницу между видами буров. Садовый бур снабжается пикой и двумя лопастями, закрепленными на основном стержне под определённым углом (как правило, 35-40 градусов к перпендикуляру оси). Это не самый производительный инструмент, используемый для устройства лунок под посадку или отверстий для небольших опор.

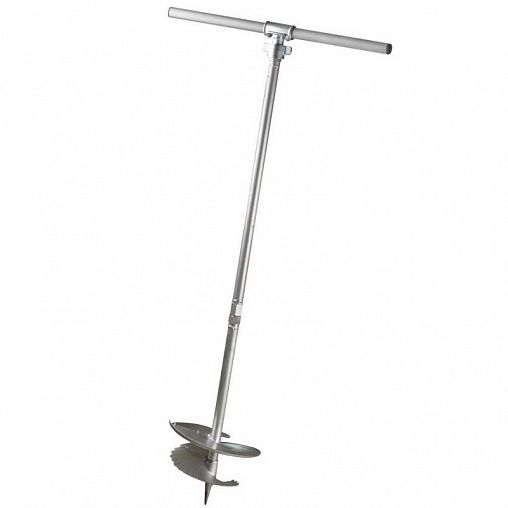

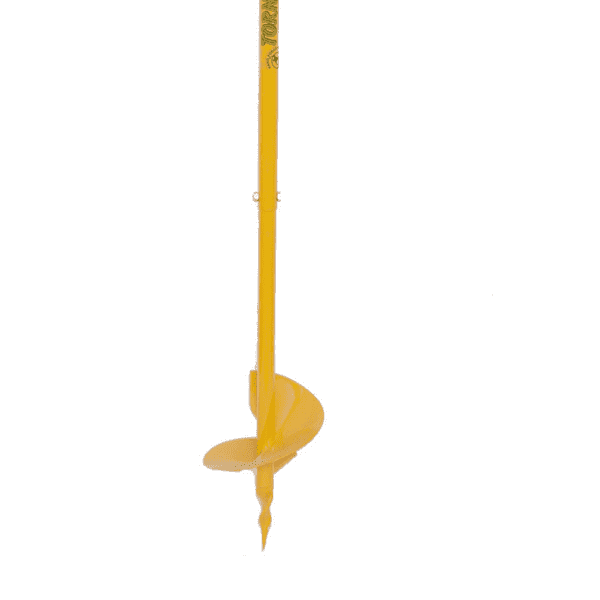

Шнековый бур – специфический вариант для быстрого устройства скважин под опоры ограждения. Он снабжается спиралевидной лопастью с несколькими витками для отвода грунта, которые режет лезвие в нижней части шнека.

Режущая кромка лезвия должна всегда оставаться самой низкой точкой шнека. В противном случае устройство не сможет бурить землю. Поэтому модели с двумя-четырьмя полукруглыми лопастями пригодны только для устройства неглубоких лунок под посадку растений. Непосредственно резание грунта производится только одним углом одной лопасти.

Бур с землеприемником представляет собой отрезок трубы большого диаметра, в нижней внутренней части которой закреплены лезвия чаще всего снабжаемые зубьями. При вращении бура они заполняют объем трубы над ними, после чего инструмент извлекается из земли.

Бур для свай ТИСЭ представляет собой инструмент предыдущего типа, снабженный откидывающимся лезвием для устройства расширений канала для заливки свайных оснований. Иногда вместо режущей части землеприемник снабжается глухим дном для сбора грунта, выбираемого откидным лезвием.

Изготовление бура

Основными инструментами для самостоятельного изготовления бура служат углошлифовальная машина и сварочный аппарат. Процесс начинается с выбора и подготовки основной оси инструмента. На эту роль подойдет кругла (диаметром 26,8-48 мм) или профильная (20×20-35×35) труба.

Из профильной квадратной трубы не получится сделать шнековый садовый бур своими руками. Для него используются исключительно трубы с круглым сечением.

Необходимая длина рассчитывается путем прибавления 50-60 см к глубине будущей скважины. Если итоговое значение будет превышать полтора метра, понадобится сделать штангу разборной. Механизм соединения может быть любой (резьбовое, шплинтовое или иное), главное – чтобы выдерживала нагрузки при вращении с сопротивлением.

Пика, как правило, изготавливается отдельно. Из отрезка трубы, внутренний диаметр которой равен наружному можно изготовить просто острый наконечник или сплющить трубу, а затем свернуть в спираль из одного-двух витков или заточить на манер острия бура по дереву. Среди других вариантов – напайка узкого спирального шнека. Хорошие результаты показывает использование бура по дереву сорокового диаметра. В таком случае диаметр концевого бура должен превышать наружный диаметр штанги.

После того, как пика будет приварена к осевой штанге (или её нижнему сегменту), можно приступать к устройству основной режущей части. Для этого старый пильный диск от циркулярной пилы, диаметр которого соответствует параметрам необходимого отверстия, режется на две равные половины. Полученные лопасти привариваются к основной штанге выше пики. Предпочтительный угол к перпендикуляру оси составляет 30-40 градусов, к вертикали – строго 90. Режущие кромки затачиваются.

Еще один, более производительный вариант, заключается в изготовлении шнека. Для него из листового железа нарезаются круги, диаметр которых соответствует параметрам необходимого углубления. Количество дисков равняется количеству витков будущей спирали (не менее трех). Заготовки складываются в стопку, после чего в их центре высверливается отверстие, соразмерное наружному диаметру трубы.

После из дисков вырезается небольшой сегмент. Полученные детали необходимо сварить так, чтобы получилась пружина. Затем ее растягивают на лебедке, проваривают швы между витками с обратной стороны и крепят к оси.

Финальный штрих – рукоять. Она делается из отрезка той же трубы, которая была использована для осевой штанги или более подходящего под руку диаметра. Способ крепления зависит от личных предпочтений. Рукоять может быть приварена к оси, укреплена дополнительными перекладинами или выполнена в съемном виде.

Используемые материалы

В зависимости от типа изготавливаемого бура применяются различные материалы, но основу всегда составляют круглые или профильные трубы и листовой металл (отработанные пильные диски).

В качестве пики используются отрезки трубы, части сломанных буров по дереву, металлические пластины. Или изготавливаются модели без пик. Для устройства сочленений сегментов штанги служат шпильки и гайки.

В целом ассортимент необходимых и допустимых материалов зависит от выбранной конструкции. Его необходимо продумывать до начала работ.

Режущие элементы и их крепление

Режущая часть земляных буров может быть съемной или несъемной. Однако разъемное крепление допустимо только на вариантах с половинчатыми лопастями или пильных дисков или листового металла. Для этого к основной штанге крепятся полки, распложенные под таким же углом, что и лопасти. В полках высверливается 2-3 отверстия, к которым, при помощи болтов и гаек крепятся режущие части.

Сменные коронки можно делать и для буров с землеприемником. Для этого в арматурной дуге, которая крепит ковш к штанге, необходимо сделать уплощение, просверлить отверстие и нарезать в нём резьбу.

Шнековые режущие части крепятся к оси жестко. Для бурения отверстий различного диаметра имеет смысл сделать несколько насадок для одной рукояти.

Некоторые модификации

1. Прямые дробильные лопасти между пикой и режущей кромкой.
2. Многоярусное расположение лопастей с постепенно увеличивающимся диаметром.
3. Силовые ребра между углами лопастей и/или осевой штангой.
4. Короб-землеприемник, чтобы выбирать больше грунта за один заход.
5. Дополнительное лезвие с 2-3 зубцами для упрощения бурения плотных грунтов.
6. Съемные лезвия для быстрой замены в процессе выполнения работ.
7. И множество других, количество которых ограничивается только личной изобретательностью.

Видео

Бур для свай ТИСЭ

Принципиальное отличие бура для устройства свайных фундаментов заключается в наличии откидного лезвия и контейнера – землеприемника. Часто он изготавливается как отдельный инструмент вместе со шнековым буром для собственно скважин.

Механизм откидывания лезвия представляет собой тягу, которая двигает небольшой отрезов трубы большего диаметра, надетый на основную штангу. Это движение приводит в действие систему рычагов, опускающую лезвие.

Шнековый бур

Для устройства множества отверстий лучше применять именно шнековый бур. Для разовых проектов вполне подойдет рыбацкий коловорот для льда. Но для массового устройства отверстий лучше приобрести или сделать соответствующий бур из трубы и других материалов.

У шнекового бура «рабочей» выступает только один край лопастей. Второй можно снабдить гребенкой с несколькими зубьями, расположенным немного ниже режущей плоскости.

При наличии времени и средств значительно ускорить бурение лунок под столбы для забора поможет использование моторизированного блока и специальной станины.

Чертежи

Обилие конструкций позволяет создать узкоспециализированный инструмент для личных нужд. Рассмотрим некоторые чертежы таких вариантов.

Бур из лопаты

При посадке растений глубина бурения не критична. Поэтому можно пожертвовать старую лопату для упрощения подготовки лунок. От нижней центральной точки следует отступить 30 мм. От нее прочертить линии к краям под углом в 10-20 градусов. Затем от каждого края отступить по 30 мм и начертить вертикали. Сегменты штыка, расположенные между вертикалями и линиями, расходящимися от центра – вырезать.

Затем разрезать отмеченные 30 мм от нижней центральной точки. Теперь остается только загнуть нижние и боковые части штыка в противоположные стороны по размеченным линиям. Земляной бур своими руками готов.

Бур для мягких грунтов

Бурение в грунтах невысокой плотности классическими типами буров не эффективно. Для этих целей лучше использовать специальный тип инструмента. Над пикой в одной плоскости размещаются две режущих полукруглых лопасти с расстоянием в 20-50 мм между их краями. В 180 мм над ними крепится плоская полка такого же диаметра. Затем между краями режущих полудисков и полкой приваривается вертикальный резец.

Базовые чертежи буров

В сети доступно множество чертежей буров различной степени сложности и изобретательности. Но в качестве базового варианта ничто не мешает использовать собственную конструкцию, опробованную на практике и выбранную методом проб и ошибок.

Таким образом, ручные и автоматические буры для столбов позволяют достаточно быстро устраивать необходимое количество отверстий и при этом предельно просты в изготовлении. На весь процесс от выбора материалов до первого пробного бурения вряд ли уйдет больше одного дня.

Сеть DIY ломает дрель

Электродрели — самый распространенный инструмент неручного пользования. Собираетесь ли вы купить первое сверло или резервную модель, важно тщательно выбирать качественное сверло и первоклассные сверла. Биты предназначены для сверления, как краска для кисти или ингредиент для посуды: результат вашего проекта будет настолько хорош, насколько хорош то, что вы в него вложили.

Надежная качественная аккумуляторная дрель на 18 В станет рабочей лошадкой большинства наборов инструментов для домовладельцев.Все более доступными становятся более мощные дрели с питанием от 24 до 36 вольт. Но за дополнительную мощность приходится платить, и эти инструменты действительно лучший выбор для профессионалов. Но если у вас есть лишние деньги, то обязательно используйте власть.

— Светодиодная рабочая фара. Обычно они располагаются чуть выше спускового крючка и активируются при нажатии на спусковой крючок. Это хорошо для ситуаций с низким освещением.

— Двухступенчатый режим.Обычно это сверху дрели. Думайте об этом, как о понижающих передачах в автоматической коробке передач. Он снижает или увеличивает скорость сверла без потери мощности и без снижения крутящего момента. Это ценно при ввинчивании шурупов в плотную древесину. Нижняя передача снижает скорость (но не мощность) винта и снижает вероятность раскола дерева (даже с пилотным отверстием).

— Дополнительные аккумуляторы. Посмотрим правде в глаза, одного просто недостаточно, а дополнительный аккумулятор (если вы держите его заряженным и готовым) пригодится в течение долгих дней.

— Несколько настроек крутящего момента. Несколько цифр на циферблате означают больше настроек, что помогает вам буквально набрать нужное количество крутящего момента для выполняемой работы.

Что касается ударных дрелей, некоторые комбинированные стандартные / ударные дрели доступны в аккумуляторных версиях. Они могут быть практически идентичны стандартному сверлу, но иметь на один более высокий крутящий момент по сравнению с обычным значением крутящего момента сверла, и он удобно выглядит как молоток.

Что делает перфоратор перфоратором, так это его способность стучать / вибрировать во время сверления. Беспроводной вариант поможет вам в большом количестве применений, таких как установка кронштейнов для кирпичной кладки в кирпичных стенах, но для тяжелых работ, таких как прикрепление опорных кронштейнов к патио для перил или столбов, вам понадобится перфоратор с проводом. . Хотя так часто, как вы будете нуждаться в нем, вам может быть лучше сдавать его в аренду, чем покупать.

Помимо аккумуляторной дрели на 18 В, вам также следует иметь под рукой дрель с сетевым питанием по нескольким причинам.Во-первых, если вы работаете над проектом, в котором вы переключаетесь между бурением и забивкой, вы можете сэкономить время, не переключая биты, и сэкономить время работы от аккумулятора, используя дрель с проводом для сверления и аккумуляторную дрель для вождения. Во-вторых, если вы работаете весь день, есть большая вероятность, что вы перезарядите батарею дрели и забыли держать резервную батарею заряженной.

Все эти мелкие работы по дому требуют хорошего набора приводных бит.Возможно, вы разбираетесь в отвертке Phillips и отвертке с плоской головкой, но как насчет квадратного или даже звездообразного диска? Знаете ли вы, что биты с крестообразной головкой бывают разных размеров (первый размер — 0) или что существует целый набор «защитных» битов, предназначенных для специальных сборок в промышленных условиях?

Возможно, вам не понадобятся специальные защитные биты, но хороший выбор крестообразных, плоских, квадратных и звездообразных битов будет иметь большое значение для расширения ваших навыков сборки (и разборки). В зависимости от модели для разборки сушильной или стиральной машины может потребоваться использование трех типов насадок.

Чтобы легко переключиться с бурения на бурение, приобретите гибридную «быстросменную» коронку. У него на одном конце есть забивное долото, а на другом — буровое долото. Наконечник можно легко ослабить, снять, перевернуть и установить на место для использования.

Существуют сверла для любого материала, включая дерево, металл и кирпич.

Биты по дереву бывают самых разных размеров и типов. Стандартное сверло по дереву лучше всего подходит для выполнения простых сквозных и направляющих отверстий. Большинство наборов сверл имеют размер от 1/16 дюйма до 1/2 дюйма. Хорошая идея — подобрать набор, включающий этот диапазон, плюс пара дополнительных 1/16 дюйма. Вы заметите, что они доступны в групповых упаковках, по уважительной причине: они легко ломаются. Некоторые наборы могут включать зенковку, которая создает большое отверстие в верхней части пилотного отверстия, чтобы головка винта могла располагаться заподлицо или ниже поверхности древесины.

Для больших отверстий подойдет лопата или лопаточная коронка для быстрых грубых сквозных отверстий.

типа «шнек» также предназначены для этой цели и чаще всего используются сантехниками и электриками для создания отверстий для проводки и установки дюбелей в стене. Любой вид ремонта, когда вы снимаете гипсокартон и работаете с проводкой или водопроводом, — хороший повод выбрать эти детали.

могут служить нескольким целям: создание действительно гладких сквозных отверстий и создание остановленных отверстий с плоским дном.Если вы хотите прикрепить дюбель к шпинделю, то идеальным вариантом будет сверло Форстнера, потому что оно создает гладкие отверстия с плоским дном, которые позволят дюбелю сидеть правильно. Они чаще используются в деревообработке, чем в обычных столярных работах. Хороший набор будет включать несколько бит размером от 1/4 дюйма до 1 дюйма с шагом 1/8 дюйма.

Для действительно больших отверстий требуется коронка. Вы можете купить наборы, которые позволяют сверлить несколько размеров (до пары дюймов), или вы можете купить отдельные коронки диаметром до 4 дюймов и более.Эти биты сочетают в себе типичное сверло в центре с ободом, содержащим зубья, как у пилы. Эти биты также предназначены для металла и других материалов. Небольшой набор хорошо иметь в своем ящике для инструментов, но, вероятно, лучше не покупать самые большие части, пока они вам действительно не понадобятся.

Металлические насадки (левое изображение) и каменные насадки (среднее изображение) сделаны из гораздо более твердых металлов, чем деревянные биты. Возможно, сначала вы не будете впечатлены, потому что спиральные лезвия этих битов далеко не такие острые, как их деревянные аналоги.Но то, чего им не хватает в этой детали, они компенсируют своей способностью проникать в твердые материалы, такие как бит для каменной кладки на правильном изображении. Для прочного бетона потребуется не только хорошо закаленное сверло, но и специальная дрель, называемая перфоратором.

Кусочки для стекла и плитки — совершенно разные животные, как по дизайну, так и по материалу. Они больше похожи на лопату с алмазным наконечником. Попробуйте просверлить пилотное отверстие для вертикального поручня в душевой кабине с помощью насадки для кирпичной кладки вместо насадки для плитки, и вы рискуете расколоть плитку.

Хорошая разновидность сверл для среднего домовладельца может выглядеть как на изображении ниже. Не забывайте тщательно выбирать качественные биты.

Лучшие наборы ручных сверл на Amazon в 2020 году

Независимо от того, работаете ли вы с миниатюрами или ювелирными изделиями, булавочные тиски — это небольшой и простой инструмент, который стоит иметь в своем наборе инструментов. Этот инструмент, также называемый ручной дрелью, может выполнять различные функции. Фактически, его многочисленные названия намекают на разные вещи, для которых он может использоваться.Как и тиски, его можно использовать для удержания на месте тонких кусочков проволоки или металла. Или, как сверло, его можно использовать для проделывания небольших отверстий в мягких материалах, таких как дерево или пластик.

В отличие от универсальной электродрели, которая может быть у вас в шкафу, ручная дрель — это специализированный ручной инструмент. Вы можете задаться вопросом, зачем вам что-то, что нужно поворачивать вручную, когда электричество облегчало жизнь людям уже около 200 лет. Ответ сводится к точности — ваше обычное сверло развивает большой крутящий момент, что отлично подходит для сверления твердых материалов.Но ваша электродрель может испортить ваш небольшой поделочный проект или украшения ручной работы.

Еще одна удобная вещь в тисках — это их размер. Вы можете положить его в карман, поэтому он не займет много места в вашей мастерской, даже если ваша мастерская — это еще и журнальный столик. Мы выбрали одни из лучших ручных дрелей с штифтовыми тисками, которые доступны прямо сейчас. Некоторые из этих вариантов представляют собой наборы ручных сверл, поэтому они включают в себя несколько сверл, которые вы можете использовать, что позволит вам сразу приступить к работе над проектом.

1. Ручная дрель Bastex Precision Pin Vise с поворотными битами

Этот доступный вариант — отличный набор для среднего любителя. Этот небольшой инструмент с рифленой рукояткой и широким основанием прост в обращении и использовании. Вы можете использовать его одной или двумя руками, в зависимости от задачи. Плюс полный комплект. В дополнение к ручной дрели в комплекте 10 сверл. В комплект входят сверло 0,5 мм, 0,6 мм, 0,7 мм, 0,8 мм, 0,9 мм, 1 мм, сверло 1,2 мм, 1,5 мм, 1,8 мм и 2 мм.

Плюсы : Рифленая рукоятка и изогнутая форма позволяют удобно держать и легко контролировать. В комплект входит 10 мини сверл.

Минусы : Сверла не идеальны для работы с более твердыми материалами.

2. Тиски Starrett Pin с изолированной восьмиугольной ручкой

Если вам нужны штифтовые тиски, которые можно использовать часами, рассмотрите этот вариант от Starrett. Хотя у него нет собственных компонентов, его прочная конструкция и уникальные функции делают его выгодным вложением. Он имеет изолированную пластиковую ручку восьмиугольной формы, которую легко держать.Патрон точен и обеспечивает надежную фиксацию вставленных бит.

Плюсы : Точный и надежный инструмент с изолированной рукояткой. Восьмиугольная ручка не катится, когда вы ее опускаете.

Минусы : Без битов.

3. Ручные сверла Werkzeug Pin Vise (20ПК)

Вместе со штифтовыми тисками в набор входит 20 сверл. Наименьший бит равен 0,6 мм, а самый большой — 3,0 мм. Многие сверла меньшего размера являются дубликатами, что удобно в случае износа или поломки.Сам инструмент сделан из алюминия и имеет рифленую ручку, чтобы ваши руки не соскользнули, когда вы держите его.

Плюсы : Включает 20 сверл и ручную дрель с одним штифтом. Подходит для различных проектов DIY.

Минусы : Некоторые варианты сделаны из стали, но эти тиски из алюминия, что может быть не таким долговечным.

Лучшие сверла, которые можно купить для домашних проектов

• Аккумуляторная дрель — один из самых универсальных инструментов, которые вы можете держать дома.Он предназначен для сверления отверстий, заворачивания шурупов и перемешивания раствора, среди других задач. Поэтому при поиске лучшей дрели мы рекомендуем использовать самую универсальную дрель — аккумуляторную перфораторную дрель Makita 18V на 1/2 дюйма.

Если вам нужно проделать отверстие в стене или доске, у вас есть несколько вариантов. Вы можете выбрать метод грубой силы. Возьмите молоток и гвоздь и начинайте колотить. Конечно, с помощью этого метода вы не можете реально контролировать глубину отверстия или количество ударов молотком по большому пальцу.

Вместо этого мы предлагаем выбрать подходящий инструмент для работы. Удивительно, как много работ выполняется быстрее, если у вас под рукой правильный инструмент. В этом случае правильный инструмент — электродрель. Вы будете впечатлены тем, насколько точно вы можете проделывать отверстия разных размеров для развешивания картин или ремонта мебели, при этом ваши пальцы относительно безболезненны.

Дрели могут выполнять несколько других замечательных функций, включая перемешивание раствора или быстрое закручивание и втягивание шурупов, независимо от того, какой размер или тип головки содержит шуруп.Если вы собираетесь выполнять работы своими руками, вам просто необходимо иметь электродрель.

Типы сверл

Вы найдете несколько различных типов сверл, доступных для покупки. Основное различие между дрелями — это проводные и беспроводные конструкции.

• Аккумуляторные: Аккумуляторные дрели на сегодняшний день являются самым популярным типом дрелей для домашнего использования. Они работают от перезаряжаемой батареи, которая помещается в нижней части рукоятки дрели, что позволяет инструменту оставаться в руке хорошо сбалансированным.Емкость аккумулятора измеряется в вольтах, что также соответствует мощности сверла устройства. Аккумуляторные дрели позволяют работать где угодно, не беспокоясь о розетке, что, по мнению Tools in Action, является обязательной функцией.
• Сетевой: Если у вас есть дрель, переданная по наследству от вашего отца или дедушки, скорее всего, это была дрель со шнуром, которая работала только при подключении к электрической розетке. Сетевые дрели оставались популярными на заре аккумуляторных дрелей, потому что беспроводные модели не обладали мощностью, сопоставимой с сетевой дрелью. Однако этот пробел значительно сократился с появлением новых аккумуляторных дрелей. С сетевой дрелью вам не нужно беспокоиться о разряде батареи, что в наши дни является ее основным преимуществом перед беспроводной дрелью. По данным eBay, специальные дрели, такие как перфораторы или ударные дрели, подойдут к категории сетевых.

Lowe’s говорит, что вам также необходимо учитывать размер сверлильного патрона в сверле. Каждое сверло может принимать определенный максимальный диаметр хвостовика сверла.Хвостовик — это часть сверла напротив канавок сверла. Доступны сверла, которые подходят для хвостовиков долот диаметром до 1/4, 3/8 или 1/2 дюйма.

Чаще всего используются размеры 3/8 и 1/2 дюйма. По данным Consumer Reports, размер 1/4 дюйма, вероятно, не обеспечит вам необходимой мощности, поэтому старайтесь избегать сверла этого размера, кроме как для легких работ.

На что обращать внимание на дрель

Выбирая дрель, вы должны понимать все различные функции, предлагаемые этими инструментами, помимо беспроводной и проводной.По данным Apartment Therapy, хотя сверла имеют схожий дизайн и внешний вид, они определенно не одинаковы.

• Ампер: Основным методом измерения мощности сверления для сетевых дрелей является ампер. Для большинства домашних пользователей будет достаточно сетевой дрели с номиналом 6 или 8 ампер.
• Батарея: В большинстве дрелей используется литий-ионная аккумуляторная батарея. Этих батарей хватит на сотни использований, и они обеспечивают достаточную мощность для работы дрели в течение нескольких часов непрерывного использования.В старых аккумуляторных дрелях может использоваться никель-кадмиевый аккумулятор.
• Патрон: Аккумуляторная дрель обычно использует вращающуюся рукоятку, которая позволяет затягивать и ослаблять участок сверла, удерживающий биты (называемый патроном). Ослабьте зажимной патрон, чтобы немного вынуть его, и снова затяните его, чтобы закрепить сверло перед использованием. Некоторым более старым сверлам со шнуром требуется «ключ» для ослабления и затягивания патрона.
• Подсветка: В некоторых свёрлах есть светодиодная подсветка рядом с патроном.По данным DIY Network, это отличная функция, позволяющая видеть, во что вы сверляете, работая в темноте.
• Переключатель заднего хода: Переключатель сеялки будет переключать между прямым и обратным вращением буровой головки.
• Скорость: Большинство дрелей предлагают различные настройки скорости, которые измеряют количество оборотов в минуту, или число оборотов в минуту, которое может выполнять сверлильная головка. Более высокая скорость подходит для сверления отверстий, а более низкая скорость лучше подходит для заворачивания винтов.Вы часто будете контролировать скорость с помощью тумблера.
• Спусковой крючок: Вы нажмете спусковой крючок на дрели, чтобы начать вращение сверлильной головки. Отпустите спусковой крючок, чтобы остановить вращение.
• Вольт: Основным методом измерения мощности сверления аккумуляторной дрели является вольт. Сверло с более высоким номинальным напряжением обеспечит большую способность проникать в твердые материалы или быстро заворачивать винты. Большинство аккумуляторных дрелей для домашнего использования подходят для диапазона напряжений от 12 до 18 вольт, но вы можете приобрести дрели на 20-24 вольт, чтобы получить больше мощности.

Вот лучшие сверла, которые вы можете купить:

Ручные сверлильные инструменты и станки

————————————————- ————————————————— ——————————————-

————————————————- ————————————————— ——————————————-

На протяжении большей части истории человечества просверливание отверстия в любом выбранном материале требовало значительных затрат времени и усилий. Первым грубым буровым инструментом было шило, острый камень, кремневый, медный или костяной наконечник, который можно было прикрепить к дереву. Шил прижимался к объекту, а затем вращался вручную, как современная отвертка. Альтернативным примитивным методом была «ручная дрель» или «стержневой дрель», когда палка вращалась между ладонями. Абразивные материалы, такие как песок, можно использовать одновременно, чтобы сделать этот метод бурения более эффективным. Это были чрезвычайно трудоемкие задачи, особенно когда просверливаемый материал был твердым, как камень.

В своем исследовании древней технологии обработки камня (см. Источники) Денис Стокс пришел к выводу, что даже с помощью бронзового сверла требовалось до 5 часов, чтобы просверлить крошечное отверстие глубиной 1 сантиметр в твердом камне, таком как кварц. . Сверление отверстий в твердом камне было обычным делом в древние времена, например, при строительных работах и ​​изготовлении ожерелий и браслетов, поэтому неудивительно, что наши предки с энтузиазмом исследовали более эффективные методы сверления.

Сверла для ленточных, дуговых и насосных сверл

Первым шагом на пути к механизации было «ленточное сверло» (также известное как «тросовое сверло» или «ремешок»), которое обеспечивало увеличенную скорость вращения бурового долота. Инструмент состоял из сверла, прикрепленного к более длинному деревянному стержню, который вращали, оборачивая его один раз шнуром или кожаным ремешком и удерживая концы руками; потянув в одном направлении, а затем в другом, вал вращался и просверливался в материале.Верхняя часть стержня свободно вращалась в мундштуке, который держался между зубами пользователя, чтобы оказывать большее давление вниз. Этот инструмент также использовался для разжигания огня, поэтому его также называют «пожарной дрелью».

Ленточное сверло широко использовалось, но в конечном итоге его вытеснило «луковое сверло», появившееся по крайней мере 6000 лет назад в Египте. Основываясь на сверле для шнура, разница заключалась в том, что шнур или ремешок, снова обернутый вокруг стержня, привязывали к банту.Держа дрель вертикально, а лук — горизонтально, пользователь затем перемещал лук вперед и назад — так же, как виолончелист, — чтобы вращать древко (рисунок справа, Рудольф Хоммель).

Луковое сверло обладало двумя преимуществами по сравнению с ленточным сверлом: стержень мог вращаться с более высокой скоростью, и, поскольку для удержания лука требовалась только одна рука, давление вниз можно было оказывать другой рукой, а не ртом. Для стоматологической помощи также использовались сверла меньшего размера. Инструмент мог быть сделан из нескольких кусков дерева, веревки и сверла.Более поздним усовершенствованием носового сверла стало насосное сверло, появившееся во времена Римской империи (изображение слева, источник). Он работает аналогично, за исключением того, что он действует посредством движения вниз, а не в сторону. Сандор Надьшаланси объясняет, как это работает, в своей книге «Редкие и гениальные инструменты»:

«Насосные сверла получили свое название от способа использования. Перекачивание поперечины вверх и вниз заставляет струну наматываться и раскручиваться на валу, таким образом вращая заостренную коронку, которая прикреплена к концу вала вперед и назад.Толстая закругленная часть чуть выше сверла служит маленьким маховиком, чтобы поддерживать вращательное движение ».

И снова буровая установка с насосом обеспечивает превосходную скорость вращения и большее давление вниз. Все эти древние сверла использовались вместе с острым наконечником сверла или с помощью абразивов (особенно при сверлении камня). Насосные и носовые сверла (которые не могли работать без веревок и узлов) — одни из самых успешных инструментов, которые когда-либо производились. В конце 19-го века в западном мире плотники все еще использовали луковые сверла для сверления небольших или тонких отверстий, в то время как небольшие насосные сверла все еще продаются сегодня как инструмент для ювелиров.

Сверла для стрельбы из лука и ремешка, которыми управляет несколько человек

Китайцы особенно увлекались вышеперечисленными буровыми инструментами. До начала двадцатого века они полагались на сверла с луком, насосом и ремешком, и так и не разработали ни один из буровых инструментов, о которых будет сказано ниже. Рудольф Хоммель сфотографировал некоторые из китайских буровых установок в своей книге «Китай в действии». Китайские судостроители использовали увеличенную версию дрели с ремешком, которой управляли два-три человека.В нем просверливали предварительные отверстия под железные шипы, которые использовали при постройке кораблей. Генри Чепмен Мерсер описывает инструмент в своей книге 1929 года «Древние плотники»:

«Для работы с аппаратом ремешок обвивается вокруг шпинделя, после чего один человек удерживает поворотную ручку, вдавливая сверло в дерево, а двое других людей сжимают ремешок за одну из его конечных ручек или один мужчина, держащий ручку ремешка в каждой руке и дергающий ремешок взад и вперед, заставляет дрель вращаться назад и вперед, как с обычным луковым сверлом.»

Сверло с ремешком. Картина из спектакля «Китай за работой» Рудольфа Хоммеля.

Согласно некоторым историкам, египтяне также использовали большие луковые сверла, которыми управляли несколько человек, чтобы проделать большие отверстия (и выдолбить пустоты) в своих пирамидах. Полые бронзовые трубы диаметром около 11 сантиметров в сочетании с абразивами можно было бы использовать в качестве сверла («трубные сверла» или «корончатые сверла»), после чего оставшийся керн затем осторожно удаляют. Еще большие отверстия можно было сделать, выполнив несколько операций сверления рядом друг с другом по круговой форме.Корончатое сверло позволяет выполнять отверстия большего диаметра без ущерба для скорости сверления, поскольку требуется измельчение гораздо меньшего количества материала в порошок.

Денис Стокс провел реальные эксперименты, чтобы увидеть, может ли этот метод работать, и преуспел. Результаты показывают, что два бурильщика должны были толкать и тянуть большой лук, в то время как третий человек уравновешивал каменный колпачок сверла на вершине ствола, чтобы оказать давление вниз. Шток достиг скорости сверления в гранитном камне 2 сантиметра в час, и считает, что древние египтяне могли достичь скорости 12 см в час.

Однако вопрос о том, применяли ли древние египтяне эту технику, остается открытым. Археологические останки этих инструментов никогда не были обнаружены, и в отличие от небольших буровых работ (обычные луковые сверла, сверла по камню для выдолбления гранитных ваз) эти крупномасштабные операции лишь смутно упоминались на настенных росписях.

Шнеки, канавки и развертки

Еще одним очень важным изобретением римских времен был Т-образный шнек (и гораздо меньший буравчик).В основном это длинное сверло с парой деревянных ручек для его вращения. Инструмент выглядит как крупногабаритный штопор (рисунок слева, источник). Шнеки использовались для сверления больших и / или глубоких отверстий в дереве, для чего луковое или насосное сверло было не очень полезно. Их применяли кораблестроители, мостостроители, слесарей-монтажники, колесники и т. Д.

В средние века шнеки иногда оснащались нагрудником сверху для увеличения давления при бурении — пользователь мог опираться на подушку всем весом своего тела.Однако управлять ими было утомительным занятием. Римский писатель Витрувий отмечал, что сложность сверления возрастает в геометрической прогрессии с увеличением диаметра отверстия. Помимо сверления отверстий, шнек использовался также для «развертывания» — расширения уже существующего отверстия.

Бурение шнека основано на принципе рычага: чем длиннее рукоятка, тем больше потенциал приложенной силы.

Некоторые шнеки и развертки были огромными, и ими приходилось обслуживать несколько человек.Одним из примеров является расширитель колесных мастеров, который использовался для заделки втулки ступицы колеса для установки металлического подшипника.

Это снова была нелегкая задача, потому что, если бы отверстие было не идеально прямым, колесо бы ковыляло по оси. Шнеки и развертки были незаменимыми инструментами до конца 19 века. Эрик Слоан описывает (и иллюстрирует справа) использование этого инструмента в своей книге 1964 года «Музей ранних американских инструментов»:

«Как ни странно, специалисты не решили, как именно использовались эти развертки.Но я установил колесо телеги на верстак колесного мастера, а затем вставил развертку с крюком через ступицу, которую я утяжелил до 75 фунтов. Когда двое мужчин повернули очень длинную съемную ручку, это сработало. С обычной разверткой человек прикладывает примерно половину своего веса вниз; это может быть улучшено за счет веса 75 фунтов плюс 25 фунтов веса самого инструмента ».

Шнеки для труб и насосов

Еще одним ярким примером был трубный шнек (и трубный расширитель). Эти инструменты использовались для проточки водопроводных труб из стволов деревьев.Этот вид деревянных водопроводных труб был довольно распространен в малых и малых городах с 15 по 17 века, отмечает Морис Домас в «Histoire générale des technologies, tome 2» (иллюстрация ниже, Морис Дюма).

Стивен Шеперд, автор блога Full Chisel, объясняет, как работает трубный шнек:

«Этот тип сверла будет следовать по центру дерева (они выбрали хорошие прямые стволы соответствующего диаметра), поэтому отверстие будет по центру.Что необычно в этой конструкции, так это очень длинный хвостовик и сменные насадки и развертки. Некоторые ручки трубных шнеков были сегментированы, и при необходимости их можно было увеличивать по длине. Черенки были немного длиннее бревен, из которых делались водопроводные трубы. Двадцать футов [6 метров] — не редкость ».

«Имеется постоянная установка для выполнения работ. Пилы или стойки, чтобы удерживать бревно, и более мелкие, чтобы удерживать хвостовик долота в нужном месте. После того, как пилотное отверстие просверлено, долото заменяется. развернуть развертку, чтобы увеличить отверстие.Чтобы облегчить развертывание, через отверстие пропускают веревку и прикрепляют к крюку на конце расширителя. Теперь работа становится проще для парня, который поворачивает ручку, так как ему больше не нужно толкать шнек, парень на другом конце тянет веревку (также одну с грузами), протягивая расширитель через пилотное отверстие, увеличивая отверстие, так как ручка скрученная ».

Иллюстрация Стивена Шепарда, Full Chisel Blog.

Это заняло некоторое время. В своей «Энциклопедии» 1751 года Дидро пишет, что один человек мог просверлить отверстие диаметром 5 см через 11 отверстий.6 метров трубы в день из ольхи или вяза, и только 1,95 метра в день из дуба. Подобный метод использовался для растачивания стволов мушкетов и пушек, а также для изготовления деревянных водяных насосов для забора воды из колодцев или долот.

Сверла непрерывного действия и сабельные сверла

Появление шнека не повлияло на использование носовых и насосных буров. У каждого были свои преимущества и недостатки, потому что они работают совершенно по-разному. Во-первых, при использовании луковой или насосной дрели давление вниз прикладывается одной рукой, а при использовании шнека — двумя руками.Во-вторых, шнек медленно вращается в одном направлении, в то время как насос и буровая установка работают за счет быстрых возвратно-поступательных оборотов в обоих направлениях. Шнек срезает древесину на стружку по мере ее опускания; насос или дрель измельчает древесину в опилки. В результате шнек гораздо лучше подходит для сверления больших отверстий, но не пригоден для сверления отверстий в материалах, отличных от дерева. С другой стороны, насосные и дульные сверла будут сверлить только сравнительно небольшие отверстия (за возможным исключением больших египетских инструментов), но их можно использовать для сверления отверстий во всех видах материалов, которые необходимо измельчить, а не измельчить: камень, мрамор или металл, например.

Средневековый прорыв: ручная скоба

В то время как шнеки оставались незаменимыми инструментами для отверстий большого диаметра до конца 1800-х годов, в средние века появилась важная инновация в бурении, когда дело дошло до отверстий несколько меньшего размера: «ручная скоба» или «долото». Впервые в истории он представил непрерывное сверлильное движение . И носовые сверла, и шнеки работали за счет прерывистого вращения, и во время короткой паузы между поворотами сверло имело тенденцию застревать.

П-образный корпус бандажа решил эту проблему. Пользователь постоянно поворачивал ручку, оказывая давление вниз рукой или грудью на подушечку (некоторые более поздние скобы, скобы с головкой клетки, имели больший нагрудник). Подтяжки были разных размеров, от 10 сантиметров и менее до инструментов длиной почти полметра.

Самое раннее изображение браслета для кисти датируется 1425 годом, когда оно появляется на картине фламандского художника Роберта Кампена.Самая старая сохранившаяся скоба была обнаружена с английского корабля, затонувшего в 1545 году. С тех пор скобы для рук используются до сих пор, хотя их трудно найти сегодня. С 15 по начало 19 века брекеты улучшились лишь умеренно. Ранние деревянные скобы были сделаны с постоянно прикрепленными битами, в то время как более поздние модели имели грубые механизмы для сменных бит. Форма инструмента практически не изменилась, но произошла эволюция в используемых материалах.

Английские скобы для рук.Источник: Hans Brunner Tools.

Большинство средневековых подтяжек для рук были сделаны почти полностью из дерева (иногда даже из естественно изогнутой ветви дерева) с небольшими добавками железа и, конечно же, железным сверлом. Более поздние модели были сильно усилены металлическими пластинами. Некоторые брекеты были очень грубыми, а другие можно считать произведениями искусства. Подтяжки «Ultimatum» начала 19 века, сделанные Уильямом Марплсом, изготовленные из японской слоновой кости или экзотического дерева (эбеновое дерево, палисандр) и украшенные гравированными и полированными латунными сайдингами, славились своей эстетической привлекательностью.

Современные ручные буровые инструменты

Следующая революция в ручных буровых инструментах произошла только в конце 19 века, с появлением значительно улучшенных ручных скоб и совершенно нового класса буровых инструментов: зубчатых сверл и расточных станков, которые взяли на себя тяжелые обязанности шнеков . Они были намного мощнее и универсальнее своих предшественников, но, к сожалению, их успех длился недолго. Спустя полвека их почти полностью вытеснили электродрели.В результате многие люди даже не подозревают о существовании этих замечательных инструментов.

Редкая комбинация ручного бандажа и дрели 1880 года, источник

В последующем обзоре современных ручных буровых инструментов я сосредоточусь почти исключительно на продукции одного предприятия: компании Millers Falls из Нью-Йорка. Несмотря на то, что было несколько важных конкурентов, в частности, Goodell Pratt и North Brothers, Millers Falls доминировали на рынке США, и их инструменты обычно считаются лучшими.Более того, поскольку США стали предшественниками ранних методов массового производства, эти инструменты стали примером и для большинства европейских производителей.

Дешевая сталь и сменные детали

Улучшение буровых устройств было главным образом следствием появления дешевой стали и изобретения взаимозаменяемых деталей. Рэнди Родер, автор великолепного веб-сайта, посвященного Millers Falls Tools, суммирует изменения в двух абзацах, используя в качестве примера ручную скобу:

«Подтяжки, которые предлагались американскими компаниями в то время, были одними из лучших сверлильных станков с ручным приводом, когда-либо производившихся массово.Подтяжки 1930-х годов были бы мечтой столяра столетием раньше. В начале девятнадцатого века большинство скобок были деревянными и склонны к поломке, если к ним приложить слишком большой крутящий момент. Кованые железные скобы, которые иногда изготавливали кузнецы, были лучше в этом отношении, но оба типа страдали механизмами, неадекватными, чтобы удерживать немного надежно, и неспособными регулировать изменения размера или формы стержня ».

1872 Патент на премиум модель трещотки рычажного типа, источник.

«Сто лет спустя скоба с регулируемым патроном Barber [запатентована в 1859 году] , установленная на качественной стальной раме и оснащенная вращающейся рукояткой для уборки и головкой с шарикоподшипником, считалась последней. Появились лучшие модели. оснащены храповым механизмом, позволяющим пользователю просверлить отверстие, не совершая полного вращения трапа. Некоторые из лучших скоб были изготовлены с закрытым или «коробчатым» механизмом храпового механизма полностью или частично. Премиум-модели поставлялись с патронами, которые позволяли использовать биты с различными хвостовиками.Подгонка и отделка, конечно же, сыграли роль в определении конечной стоимости инструмента. «

Сверла для рук и груди

Помимо улучшения многовекового ручного бандажа, появился целый ряд новых буровых инструментов — в первую очередь, так называемые зубчатые сверла. Самое раннее изображение зубчатого сверла появилось в 1816 году, а первый патент на зубчатое сверло — в 1838 году. Скорее всего, они возникли во Франции, возможно, еще в конце 1700-х годов.Сверла с редуктором наконец-то предложили слесарем альтернативу луковому сверлу, которому 6000 лет, и насосному буру, которому 2000 лет. WK Fine Tools, веб-сайт, посвященный буровым инструментам конца 19 века, объясняет:

«Зубчатая дрель передает свою мощность от вертикальной главной шестерни с ручным коленчатым валом на горизонтальную шестерню со штифтом, вращающуюся на валу, соединенном с устройством для удержания долота. В зависимости от соотношения размеров главной шестерни и шестерни может быть достигнуто большее количество оборотов от одного поворота рукоятки.»

Сверла с редуктором (также называемые «сверла для взбивания яиц» — узнайте, почему) изначально предназначались для сверления металла, для которого необходимы более высокие скорости вращения. Однако они также использовались для сверления мягкой древесины, и в этом случае механическое преимущество просто облегчило сверление. Подобно ручным скобам, сверла с зубчатой ​​передачей работали непрерывным движением, но они давали дополнительное преимущество, заставляя сверло вращаться быстрее, чем скорость вращения кривошипа. Многие модели также предлагали возможность изменения скорости вращения долота.Сверла с редуктором были двух видов: «ручные сверла» и «грудные сверла». Компания Millers Falls начала массовое производство в 1878 году и с тех пор остается лидером рынка. Рэнди Родер объясняет различия между двумя типами:

«Ручные дрели [изображение ниже, источник] , как правило, имеют длину пятнадцать дюймов или меньше, лучше всего подходят для сверления отверстий в дереве и легких металлах и наиболее эффективны при использовании рабочим, чье тело находится над работой. кусок.Они лучше всего работают при работе на высокой скорости и особенно полезны для точного сверления отверстий небольшого диаметра, не повреждая тонкие наконечники сверла ».

«Грудные сверла [изображение ниже, источник] обычно превышают пятнадцать дюймов и увенчаны вогнутой пластиной, которая обеспечивает поверхность, на которую пользователь может опираться при сверлении отверстия. Иногда их называют« грудными сверлами »». брюшные сверла »или« коленные сверла », эти инструменты были незаменимы в строительной индустрии, в кузнечных мастерских, на фабриках и в цехах, где производились железнодорожные вагоны.Прочные сверла подходят для сверления отверстий в чугуне, стали и чрезвычайно прочной древесине. Разработаны с расчетом на то, что рабочий будет вкладывать изрядное количество собственного веса в задачу, сверла для груди особенно эффективны при использовании в положении стоя рядом с обрабатываемой деталью ».

Молочные мельницы, даже несмотря на то, что они приводились в действие человеком, могли быть очень мощным инструментом. Примером может служить молочная фабрика Millers Falls № 13, изображенная выше, которая была представлена ​​в середине 1880-х годов.Он имел отвертку диаметром шесть дюймов (15 см), что обеспечивало передаточное число от 4,5 до 1. Это означает, что сверло вращалось в 4,5 раза быстрее, чем рука пользователя. Более поздние модели имели еще более высокие передаточные числа. № 666, который был представлен в 1937 году, имел механическое преимущество более 7 к 1.

Нагрудник, заменяющий ручку, делал больше, чем просто позволял пользователю проталкивать грудь в дрель, отмечает Стивен Шеперд:

«Он также освободил руки, чтобы повернуть кривошип и удерживать вспомогательную ручку на шарнире и напротив коронного колеса.Длина рычага до поворотной ручки варьируется от ручки, установленной на ободе колеса, до стержня, который выходит за пределы колеса, что увеличивает механическое преимущество ».

Более 200 различных моделей

Подтяжки для рук и дрели с зубчатой ​​передачей представлены на удивление большим разнообразием. В 1915 году инвентарь Millers Falls включал 28 ручных сверл, 40 грудных сверл и 135 вариантов ручного бандажа — особенно последнее число примечательно, учитывая простоту инструмента.

Одним из примеров является скоба Whimble (см. Выше), описание которой в каталоге гласит следующее: «Судостроители, строители мостов и другие, чья работа требует необычайно мощного взмаха, сочтут эту скобу прочным и прочным инструментом, способным выдержать грубые нагрузки. использование, к которому он обязательно положен ». Или возьмите «Угловую скобу» (ниже), которая была «единственным практичным инструментом для растачивания углов и вблизи стен и незаменим для плотников, посыльных и сантехников».

Стационарное использование

И подтяжки, и ручные, и грудные сверла могут быть установлены в специальных рамах. Результат был рукой питания «сверлильный станок», «скамейка сверла», «пост сверла» или «луч» сверлу, которое дополнительно улучшенной производительность инструментов. Примером может служить навесное сверло для груди, изображенное слева, которое было представлено в 1883 году (так называемый «Универсальный ручной сверлильный станок»). Журнал «Плотницкие работы и строительство» посвятил этому статью:
