Как сделать правильно электрику в квартире: схемы, правила и алгоритм работ

Содержание

схемы электропроводки + как провести самому


Обязательная часть ремонтных работ в квартире – замена или монтаж электрических кабелей, распределительных коробок, электрощита. Грамотно подобранная схема электропроводки обезопасит жилье от аварий и непредвиденных ситуаций.

Мы расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. У нас вы узнаете, как составить схему и распределить электроточки в однокомнатных, двух- и трехкомнатных квартирах. С учетом наших рекомендаций вы сможете обеспечить себя безотказно действующей энергетической сетью.

Содержание статьи:

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с , осветительных приборов.

Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной ?

Рассмотрим электросеть с точки зрения составляющих частей:

  • Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
  • Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
  • Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы:

Галерея изображений

Фото из

Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей

На кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина

Санузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защиты

Так как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа)

1 группа – мощная бытовая техника

2 группа – кухонная линия

3 группа – ванная и туалет

4 группа – осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла.

Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях

Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.

К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы

В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств.

Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.

Подробный разбор схем и вариантов расположения приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.

Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей

Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

К электроприборам и кабелю в санузле применяются повышенные требования, так как близкое соседство воды – это риск. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже разводки необходимо учитывать ряд правил:

Галерея изображений

Фото из

Правило 1 – установка распределительной коробки

Правило 2 – монтаж розеток для электроприборов

Правило 3 – место установки выключателя

Правило 4 – способ монтажа проводки

Требования распространяются также на выбор фурнитуры, которой придутся пользоваться регулярно – розеток и выключателей. Предположим, степень защиты розеток должна быть не менее IP 44, а еще лучше приобретать специальные устройства с защищающей от брызг крышкой.

От светильников 220 В рекомендуют отказаться в пользу аналогов 12 В.

Трехжильный медный провод вполне подойдет для установки розеток в санузле, но стоит обратить внимание на сечение: для подключения рядовых приборов оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Отечественный вариант – ВВГнг

Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в ванной комнате, но  во всей квартире электропроводку придется заменить на трехжильную.

С правилами выбора для обустройства ванных и санузлов предлагаем ознакомиться в статье, посвященной этим вопросам.

Обзор схем электропроводки для жилых помещений

Перейдем к конкретным схемам, которые можно применить в процессе планирования разводки в собственном помещении. При составлении чертежа важно учесть расстановку и мощность стационарной техники, условия использования электроприборов, комфортное для использования размещение розеток и выключателей.

Вариант #1: однокомнатное жилье или студия

Отличительная черта однокомнатного жилья – минимальное, по сравнению с остальными вариантами, количество электроприборов, соответственно, образуется меньшее количество подключаемых линий. Но это не значит, что для кухни или санузла не нужно планировать отдельные группы – общие принципы лучше сохранить.

Вариант схемы проводки для 1-комнатной квартиры с учетом того, что в каждом помещении планируется установить один прибор освещения

Рассмотрим, что обязательно следует предпринять при составлении схемы разводки электрики в однокомнатной квартире:

  • выбрать основные параметры электрической сети;
  • рассчитать нагрузку, подобрать кабель и УЗО;
  • выбрать схему подключения (1 или несколько групп).

Решив эти вопросы, составить схему будет намного легче.

Параметры электрической сети

Сложно заранее решить, какие приборы будут установлены во всей квартире, тем не менее, хотя бы приблизительное их количество необходимо, чтобы правильно подсчитать суммарную мощность.

Важно определить и места их размещения, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.

При выборе мест для монтажа розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток – 0,3-1,8 м, выключателей – 0,6-0,9 м. Ориентируемся на удобство пользования

Также важно выбрать способ прокладки кабелей – открытый или закрытый. предполагает укладку проводов поверх декоративной отделки стен. В этом случае чаще всего проводку прикрывают пластиковыми коробами, но в отдельных случаях оставляют на виду.

Монтаж проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и находящиеся на виду провода являются частью декоративного оформления

Преимущества открытой проводки:

  • возможность установки после или во время ремонтных работ;
  • быстрый монтаж;
  • в любое время можно подключить еще одну линию.

При монтаже скрытой проводки придется штробить стены, чтобы все провода замаскировать под финишной отделкой. Проще с подвесными конструкциями: подводку для системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.

У скрытой проводки плюсов немного, но они весомее:

  • предъявляются не такие строгие требования к параметрам и условиям монтажа;
  • увеличиваются допуски к номинально разрешенным токам;
  • сохраняется интерьерная целостность.

Традиционно в новых квартирах используют скрытую разводку, а открытым способом пользуются только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).

Расчет нагрузки электросети

Чтобы рассчитать общую нагрузку электроприборов, необходимо знать номинальную мощность электроприемников, номинальный ток и напряжение электросети. Существует множество формул расчета, но лучше воспользоваться готовыми таблицами.

Таблица потребляемых мощностей наиболее распространенных бытовых электроприборов, которые обычно используются жителями квартир. Значения усредненные, поэтому для точного расчета необходимо знать характеристики приборов (+)

Рекомендуем для подсчета точной нагрузки обратиться к инженеру или воспользоваться компьютерной программой, потому что от результата зависит .

При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (открытый или закрытый), так как у закрытой проводки теплопроводность меньше, следовательно, и ток также меньше (+)

По правилам, если внутриквартирные сети разделены на группы, то каждую отдельную линию необходимо оборудовать автоматом 25 А. Следовательно, при разбивке на группы учитываем суммарный номинальный ток (не более 25 А).

Существуют исключения: например, для осветительных сетей достаточно аппарата защиты на 16 А, но при условии, что группа включает в себя не более 20 розеток и ламп одновременно.

Какая схема подключения лучше?

Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп. Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) необходима отдельная линия с аппаратом защиты.

Такие схемы могут существовать в квартирах старого жилого сектора, в которых на протяжении долгих лет не проводился ремонт, или на даче, где нет мощного электрооборудования. Получается, что даже для устройства электрики в однокомнатной квартире необходимо разделение на группы.

Примерная схема подключения электроточек по группам. Для кухни выделено целых три группы, обслуживающих электроплиту, малую бытовую технику и осветительную сеть

Эта схема практически применима к любому типу жилья, но точек подключения, соответственно, и линий, в 2- и 3-комнатных квартирах будет больше.

Вариант #2: 2-, 3-комнатная квартира

Принципиально электрическая разводка не зависит от количества комнат, но существует ряд особенностей, которые нужно учесть:

  • розеточную сеть лучше разделить на несколько групп – по количеству комнат;
  • осветительную систему также необходимо разделить по комнатам;
  • для кухни следует выделить как минимум три линии – для приборов освещения, мощного оборудования и малой бытовой техники;
  • если санузел раздельный, лучше также использовать разделение на 2 группы.

Учитывая, что большая площадь квартир характерна для жилья элитной категории, в схемы разводки включают охранное оборудование.

Примерная схема установки защитной аппаратуры для квартиры с двумя комнатами. Предполагается, что кроме розеточных и осветительных групп в квартире установлена система видеонаблюдения и охранная сигнализация

Если составлением схемы и монтажом занимаются специалисты, то и у вас по окончании работ должна остаться схема – на случай ремонта или возникновения непредвиденной ситуации.

Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки для многокомнатных квартир лучше использовать несколько чертежей, так как в одном сложно обозначить все группы, включая слаботочные

По разработанной схеме прокладки электролиний и установки электроточек можно смело выполнять монтаж . Желательно избегать изменений в спланированной разводке во время производства работ. Однако если в них возникнет необходимость, корректировку схемы нужно делать с учетом вышеизложенных правил.

Составляя , обязательно следует указать входное электрооборудование и параметры кабеля из входной группы.

Выводы и полезное видео по теме

Составить схему электропроводки можно в виде чертежа, сделанного вручную, или используя компьютерную программу. Пример разводки для квартиры в трехмерном компьютерном изображении:

Профессиональные советы от практиков:

Тонкости различных видов подключения розеток и выключателей:

Провести электрическую сеть в квартире, защитив все устройства и правильно распределив нагрузку, можно при одном условии – если вы являетесь квалифицированным электриком.

Работать с распределительным щитом без специального допуска нельзя. Следовательно, поменять розетку или подключить вытяжку можно и самостоятельно, а более серьезные работы лучше перепоручить специалистам.

Хотите поделиться личным опытом в составлении схемы для модернизации или ремонта электролиний в квартире? Есть вопросы или ценные рекомендации? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

Прокладка электрики в квартире: как правильно сделать?

Цена: от 15000 RUB* * без учета материалов

Перед капитальной отделкой и завершающими этапами ремонта нужно подумать о монтаже электрики. При заселении в новый дом сделать это без ущерба текущему ремонту легко: достаточно вызвать на дом электромонтера, который приедет с оборудованием и сделает электромонтаж в квартире.

Жильцам старых домов нужно ждать ремонта, чтобы проверить состояние проводки. А проверять ее нужно в любом случае. В старых домах монтированы провода из алюминия, которые не используются сегодня. Раньше не было такого количества бытовых электроприборов, которые требуют высокого напряжения. Поэтому проводка в старых домах становится непригодной. В этом случае выполняется капитальный ремонт электропроводки в квартире — провода нужно заменить на медные, увеличить выходное напряжение, силу подачи тока, количество распределителей, щитков, устройств защитного отключения.

Электромонтаж

Стоимость услуг

Наименование работыЦена (в рублях)
Электромонтаж в однокомнатной квартире от 15 000 — 25 000
Электромонтаж в двухкомнатной квартире от 20 000 — 30 000
Электромонтаж в трехкомнатной квартире от 30 000 — 45 000
Электромонтаж в четырехкомнатной квартире от 50 000 — 100 000
Электромонтаж кухни 5 000
Электромонтаж комнаты 5 000
Электромонтаж ванной комнаты 3 000
Точную стоимость можно узнать после визуального осмотра места работы перед началом выполнения.

Проведение электрики в квартире

Чтобы проверить состояние прокладки электричества, вызовите электромонтера. Мастер проведет комплексную диагностику электропроводки, найдет слабые места, посчитает, сколько денег нужно на замену или ремонт старой проводки.

Можно самому заняться установкой электрики, но этот процесс требует навыков, знаний, опыта. Без знаний физики и правил обращения с электричеством нельзя начинать укладку электропроводки. Я – частный электрик и работаю в Москве и Подмосковье уже больше двенадцати лет. В моей компетенции все виды электромонтажа квартир и домов.

Электропроводка домов заложена в проект строительства, но, как правило, это типовая проводка, которая выполнена скрытым способом. При этом строители не обращают внимание на качество, так как их задача сдать объект под ключ. Строители – мастера широкого профиля. Они знают общие правила прокладки электропроводки в квартире, но не вдаются в подробности.

Электрик подходит к вопросу организации электропроводки в квартире основательно. Он проверяет каждое соединение, смотрит напряжение в сети, следит за распределением мощности. Такой качественный и узкопрофильный подход к укладке электрики в квартире нужен, чтобы исключить короткое замыкание или пожар.

Особенности монтажа электропроводки в квартире

Любой ремонт квартир начинается с составления проекта. Электромонтер составляет схему прокладки проводов в квартире с указанием всех деталей, включая расположение бытовых приборов. От этого зависит распределение тока по проводке, подключение дополнительных устройств защитного отключения, проведение электропроводки в квартире.

Для некоторых комнат в доме действуют особые правила монтажа электропроводки:

  • кухня;
  • ванная;
  • туалет.

Кухня — место, где требуется много розеток, выключателей. Здесь работает сразу много электроприборов, требующих высокое напряжение: холодильник, плита, посудомоечная машина, микроволновка, вытяжка. Розетки в кухне размещают на расстоянии не меньше 40 см от газового оборудования. Нужно протянуть электрику к кухне по отдельной линии, и подключить устройство защитного отключения. Если в кухне стоит электроплита, ее нужно отдельно заземлить.

В ванной и туалете нужно по возможности исключить монтаж розеток. Но, если без них не обойтись, нужно позаботиться о дополнительной изоляции проводки и подрозетников. В ванной нужно поставить разделительный трансформатор, от которого комнат будет запитана. Рекомендована установка отдельного устройства защитного отключения. Розетки можно дополнительно закрыть защитными крышками, чтобы понизить риск попадания влаги. В ванной и туалете электромонтаж проводки осуществляется закрытым способом.

Как правильно сделать электропроводку в частном доме и не ошибиться

Опубликовано 04.08.2020 | Электрическая проводка

Поделиться статьей:

Разводка электрики в частном доме — новостройке или здании, которое подлежит реконструкции — требует системного подхода. Особенно высокие требования к профессионализму инженеров и мастеров в постройках из горючих материалов. Но и в других ситуациях проводка должна быть надежной и безопасной.

В статье мы разберёмся как проложить электропроводку в частном доме, соблюдая все действующие нормативы. Мы также проанализируем основные сложности этого процесса, из-за которых монтажные работы чаще всего доверяют компаниям-подрядчикам.

Правильный и безопасный монтаж проводки в доме

Знают как правильно сделать проводку в частном доме не все — такая задача не относится к числу рутинных. Даже тем мастерам, которые периодически выполняют электромонтажные операции, перед началом прокладки электросетей во всем здании стоит освежить в памяти рекомендации и нормативы.

Первое требование, которое выдвигается к электропроводке — это ее безопасность. Оно включает такие аспекты как защиту от короткого замыкания, от перегрузки, от поражения жильцов электрическим током, а также защиту от возгорания. Все это возможно лишь в том случае, если работы будут проводиться с соблюдением норм СНиП и ПУЭ:

  • Перед тем, как сделать разводку электропроводки в деревянном доме, выберите способ прокладки. При скрытой прокладке на основании из горючего материала нельзя использовать пластиковые короба или гофру — только металлические трубы с достаточной толщиной стенки или негорючие термостойкие металлорукава.
  • При открытой разводке нужно использовать специально предназначенный для этого кабель. Проводники фиксируются на изоляторах с таким расчетом, чтобы избежать перегибов или других повреждений.
  • В частном жилом доме нужно использовать только медные провода, сечение которых соответствует нагрузке. Применение алюминиевых проводов не допускается, нельзя и комбин6ировать медные ветки с алюминиевыми при частичной замене электросети.
  • В помещениях с повышенной влажностью (ванная, кухня, веранда) есть риск контакта проводника с влагой. Чтобы избежать замыканий, нужно обеспечить качественную гидроизоляцию и использовать приборы (в первую очередь светильники, розетки и выключатели) с соответствующим уровнем защиты.
  • Сами проводники при прокладке можно располагать только горизонтально или вертикально. Диагональная прокладка не допускается. Также нельзя сращивать кабели внутри штроб или кабель-каналов — все соединения должны находиться внутри распаечных коробок.

Это — лишь часть правил по разводке проводов в частном доме, которые мы упомянули из-за того, что их нарушают гораздо чаще. Ниже будет приведена схема работ по монтажу электросети с более подробными рекомендациями.

Составление схемы электроснабжения

На основании плана здания составляется схема электропроводки здания. Электрическая часть схемы включает перечень приборов-потребителей, их расчетную мощность и количество. Монтажная часть — точки размещения устройств с привязкой к плану здания и трассы прокладки проводов.

Работу над электрической схемой начинают с формирования групп приборов-потребителей внутри щита. Обычно в отдельные группы выделяют:

  • Розеточную сеть.
  • Осветительную сеть.
  • Группы для хозяйственных построек или помещений (подвал, мастерская, гараж).
  • Отдельные группы для потребителей большой мощности (водонагреватель, котел, электроплита, электрический теплый пол).

Можно реализовать и другой подход, разбив все приборы в доме на отдельные группы по комнатам/этажам. Но в этом случае нужно знать суммарную потребляемую мощность приборов и учитывать ее при электротехнических расчетах, а также при прокладке проводников.

Эти сведения учитывают при составлении монтажной схемы. На ней обозначают:

  • Место ввода в дом.
  • Место установки электрощита.
  • Трассы для прокладки проводов.
  • Тоски размещения ламп, розеток, выключателей.
  • Места установки стационарных электроприборов.

Такая схема используется в качестве основного документа при монтажных работах в доме.

Расчетные работы при подготовке

Параллельно с составлением схемы проводки выполняются электротехнические расчеты. Основная задача — определить суммарную мощность электроприборов дома в целом, и потребляемую мощность каждой из веток.

Для расчета потребляемой мощности:

  • Составляем список электроприборов, которые будут использоваться в доме/помещении.
  • Суммируем их потребляемую мощность. Она указывается в паспорте прибора, если самого устройства пока нет — на сайте продавца/производителя. В крайнем случае можно воспользоваться табличными значениями — мощность у большинства приборов одного типа находится в сравнительно небольшом диапазоне.
  • Полученное значение умножаем на коэффициент спроса 0,8 (учитывает, что не все приборы включаются одновременно). Но можно этого не делать — тогда у вас будет определенный запас мощности.

Комплектующие для электропроводки частного дома

В частном доме проводку рекомендуют делать на основе медных проводов — они лучше переносят загибание, менее подвержены коррозии, и потому служат дольше даже при сильных нагрузках. Чаще всего применяют двух- или трехжильные провода:

  • ВВГнг-П.
  • ВВГнг-LS.
  • NYM.

Изоляционная оболочка таких проводников изготовлена из негорючих материалов, поэтому они более безопасны. Кроме того, в состав изоляционного слоя кабелей ВВГнг-LS добавляют компоненты, которые замедляют разрушение оплетки при контакте с воздухом и ультрафиолетом — потому они подходят для прокладки открытым способом.

Сечение проводника для прокладки внутри дома выбирают с учетом мощности/силы тока. Для основных веток обычно используются проводники с площадью поперечного сечения от 1,5 до 4 мм2. Более толстые провода нужны для подключения устройств с большой мощностью или при реализации трехфазной схемы.

Для ввода в здание используется СИП – самонесущий изолированный провод. Помимо качественной изоляции и хорошей проводимости для него характерна высокая прочность.

Помимо проводников для формирования электрической сети нужны будут:

  • УЗО и автоматы, обесточивающие систему при превышении рекомендованной силы тока. Защита нужна как для проводки в целом, так и для отдельных ее групп — по автоматическому выключателю на каждую группу.
  • Розетки и выключатели зависят от способа прокладки электропроводки. Чаще всего используют встраиваемые модели, к которым провода подводят по штробам или кабель-каналам, скрытым под обшивкой. Накладные устройства используют при открытой прокладке проводников.
  • Распределительные коробки устанавливают там, где нужно организовать соединение проводов. Они должны быть изготовлены из негорючего материала и снабжены крышкой, которая легко открывается для доступа к контактам.

Этапы работ по монтажу электропроводки

Прокладка коммуникаций в жилом доме — задача трудоёмкая. Схема работ зависит от способа монтажа проводников, а также от конфигурации всей сети. Но в любом случае до размещения кабельных трасс нужно выполнить ряд операций.

Подготовительные операции

Первая задача — установка и сборка электрощита. Щиток устанавливают в выбранном месте, с таким расчетом, чтобы к нему можно было подвести кабель от места ввода электричества в здание. Внутри щитка размещают нулевую шину, заземляющую шину, прибор учета (он может быть установлен отдельно), а также УЗО и дифференциальные автоматы. При большой площади зданий или сложной конфигурации электросети возможно добавление других элементов.

Параллельно выполняются работы по монтажу контура заземления:

  • Основная задача заземляющего контура — отвод тока на грунт.
  • Для этого собирается конструкция треугольной формы, основу которой составляют стержни или уголки длиной до 3 метров. Они соединяются плоскими стальными деталями, после чего заглубляются в грунт.
  • Заземляющий контур в почве возле дома соединяется с щитком и заземляющим проводником.

После сборки щита и заземления, а также после завершения остальных монтажных операций нужно обеспечить ввод электрики в здание (если речь идет о новостройке). Для ввода прокладывается либо воздушный кабель, который закрепляется на специальном кронштейне, либо подземный кабель в бронированной оболочке. Для соединения с магистральным кабелем обычно используются прокалывающие зажимы, которые не требуют обесточивания линии для установки и обеспечивают высокую эффективность изоляции места подключения.

Скрытая и открытая разводка

Сами провода монтируют по разным схемам. Чаще всего электропроводку прокладывают скрытым способом — маскируя ее в штробах или за отделкой. Первый способ применяют в зданиях из кирпича, бетона или пористых материалов:

  • На стены по схеме электропроводки наносится разметка.
  • По разметке формируются каналы глубиной не менее 25 мм и шириной, соответствующей количеству кабелей, которые будут в них проложены.
  • Для формирования штроб могут использоваться разные инструменты. Но проще всего (и быстрее) штробление выполнять с помощью штробореза с подключенным промышленным пылесосом.
  • В штробы закладываются либо гофрированные трубы, либо сами кабели в несгораемой изоляционной оболочке. Применение гофры делает систему более долговечной и ремонтопригодной: вышедший их строя участок кабеля можно извлечь из кожуха и заменить целым.
  • Отдельно формируются углубления для распаечных коробок, подрозетников и оснований для выключателей.

В штробах или кабель-каналах прокладываются проводники, которые затем подключаются к клеммам розеток/выключателей. В распаечных коробках соединение оформляется с помощью скрутки (нежелательный вариант), клеммных колодок или пружинных зажимных колпачков.

После завершения монтажа и проверки электросети штробы замазывают строительным раствором. Если предполагается обшивка стен, то кабель-каналы можно прокладывать поверх основания — без формирования штроб.

Наружную прокладку применяют редко, в основном — при монтаже электропроводки в деревянном здании:

  • По трассе устанавливают фарфоровые изоляторы и негорючие распаечные коробки.
  • Витой кабель в тканевой негорючей оплетке фиксируют на изоляторах.
  • Кабели соединяют внутри коробок и подключают к накладным розеткам/выключателям.

Финальный этап всего проекта — ввод системы в эксплуатацию. Только после проверки надежности всех элементов электропроводки можно получить акт, на основании которого надзорные органы выдадут разрешение на использование оборудования и подачу тока.

Профессиональный монтаж электропроводки мастерами ГСК

Высокая трудоёмкость процесса, а также потребность в точных электротехнических расчетах — вот основные причины, по которым устройство электропроводки в доме стоит поручить мастерам компании ГСК.

Мы профессионально проектируем и монтируем электрооборудование для жилых зданий — от дачных домиков до больших частных домов в несколько этажей. Все работы выполняются квалифицированными специалистами, а их качество подтверждается гарантией. Расценки на услуги тоже вполне доступны.

Метки:

Электрика в квартире своими руками.

Инструкции

Оcвещение

Правильно подобранное освещение поможет вам преобразить любую комнату и создать в ней уютную атмосферу. О секретах светодизайна, а также о том, как сделать подсветку своими руками мы и поговорим в данной статье.

Подробнее

Выключатели

Установить включатель света не так уж и тяжело. Не нужно вызывать мастера. Прочитайте эту статью и сможете сделать монтаж выключателя света сами.

Подробнее

Розетки

Ремонт в квартире очень часто сопровождается заменой проводки и розеток. В данном разделе представлена вся информация по данной теме, какие виды розеток существуют, как установить и правильно подключить различные виды розеток.

Подробнее

Монтаж электропроводки своими руками

Реально ли провести электропроводку в квартире своими руками? — Вполне, но для этого нужно изучить массу информации. Зато после можно легко и быстро устранить любую неполадку в электросети своей квартиры.

Подробнее

Схема электропроводки в квартире

Если вы собрались проложить электрическую проводку самостоятельно, нужно разработать схему электропроводки квартиры. Должны быть указаны розетки, выключатели, лампы, распредкоробки, силовой щит и прокладки проводов.

Подробнее

Замена электропроводки в квартире

Замена электрики в квартире обязательна во время капитального ремонта, а также в случае серьезной поломки. Как осуществить замену проводки своими руками и при этом сделать все правильно? Все ответы — в этой статье.

Подробнее

Как сделать электрику в квартире

Электрика в квартире своими руками, на первый взгляд дело не легкое, но прочитав статьи на нашем сайте , вы разберетесь во всем и сделаете проводку, розетки, выключатели и освещение своими руками.

Подробнее

Как сэкономить электроэнергию

Получаемые в конце месяца счета за электричество, буквально отбирают половину зарплаты. Какой из этого может быть выход? — Естественно, начать экономить, снижая ежедневное потребление электроэнергии в доме по максимуму.

Подробнее

Схема подключения УЗО

Современные технологии все активнее помогают сделать нашу жизнь более комфортной и безопасной. В данной статье мы поговорим об устройстве защитного отключения электричества и узнаем, как подключить УЗО в своей квартире.

Подробнее

Как правильно спланировать электрику в квартире

От схемы электрики зависит ежедневный комфорт всех обитателей городской квартиры. Большинство из нас знает, что розеток много не бывает и располагать их лучше на уровне 25–30 сантиметров от пола, а выключатели — на высоте 85–90 сантиметров. Но этих базовых знаний недостаточно, чтобы сделать свой дом действительно эргономичным. Дизайнер Brainstorm Buro Галина Тишутина составила для The Village подробный гид по тому, как правильно спланировать электрику в квартире.

Текст

Галина тишутина



Автомат и УЗО

Однажды мы столкнулись с желанием заказчика сделать огромный по размеру щиток на пару дюжин автоматов в доме 1969 года постройки с газовой плитой. Казалось, что решение будет очень надёжным. Но в итоге такое большое количество автоматов не было оправданно.

Всё зависит от того, какой мощности вводной автомат стоит в самом начале цепи, то есть около электрического счётчика. Формула простая: мощность равна силе тока, умноженной на напряжение. Таким образом, если ваш вводной автомат на 25 А, то у вас будет 25 А х 220 В = 5,5 кВт всего для всех ваших электроприборов в квартире. А что будет, если вы включите немного больше в один момент времени? Все знают, что вышибет пробки. Но давайте разберёмся, что за этим стоит, и поймём роль автоматов.

Автомат мгновенно отключится при коротком замыкании или в случае УЗО (устройство защитного отключения) — при утечке тока. Его главная задача — не допустить нагревания и разрушения проводки при плавном росте нагрузки. То есть, когда зимним вечером вы включили слишком много потребителей энергии, автомат должен сработать первым, взять на себя удар, чтобы проводка осталась холодной, а значит, и целой. Чтобы выполнить эту задачу, мощность автомата должна быть напрямую связана с сечением кабеля, который к нему подключён.

Отсюда наш главный совет: внимательно посмотрите, каков материал вводного кабеля (медь или алюминий) в электросчётчике вашей квартиры, какого сечения этот кабель и в каком состоянии он находится. Это определит реальные возможности по суммарной мощности электроприборов у вас дома.

Мастер-выключатель

Если во время ремонта вы заново переделываете всю электрику, то стоит сделать систему «отель», о которой мы уже рассказывали. Всё, что нужно, — это завести все контуры освещения на отдельную группу автоматов в щитке. На практике это несколько дополнительных метров кабеля и определённые усилия по его прокладке. Но зато в схему можно включить мастер-выключатель, который через реле будет управлять этой группой автоматов. Мастер-выключатель выглядит как обычная клавиша, и размещать его лучше непосредственно у входной двери. А если квартира небольшая и освещения немного, то можно обойтись и обычным выключателем: он размыкает цепь до 2,2 кВт, чего вполне достаточно. Теперь, собираясь на улицу, вы нажимаете одну кнопку — и квартира погружается в темноту. Но при этом все бытовые приборы продолжат работу.

Прихожая и коридор

Для прихожей и коридора мы рекомендуем предусмотреть несколько сценариев. Наиболее универсальные — максимальный верхний свет, мягкая подсветка стен с возможностью регулировки направления (пригодится для подсветки картин и других объектов) и что-то точечное. В прихожей очень важно грамотно продумать подсветку ростового зеркала, избегая контрастных теней на лице смотрящего. Иногда утром кому-то из обитателей квартиры хочется незаметно собраться и уйти, не перебудив ярким светом всех остальных, поэтому вывод для небольшого светильника на столике в прихожей был бы очень кстати.

Если коридор длинный, то для удобства ночных внезапных прогулок в туалет или к холодильнику можно сделать нижнюю ночную подсветку, мы называем её «взлётка» — по аналогии со взлётно-посадочной полосой. Вы получите дополнительный комфорт, если подключите эти светильники к датчику движения: они самостоятельно мягко включатся, подсветят коридор, указывая путь, а потом через какое-то время выключатся. Главный плюс такого контура освещения — незаметность и комфортность, ведь светильники находятся близко к полу и поэтому не заставляют сонного человека жмуриться.

Хорошая идея в прихожей — продумать место, где разместится Wi-Fi-роутер и другие гаджеты, например NAS-накопитель. В этом месте нужно дополнительное количество розеток и как минимум кабель Ethernet для коммутации умного телевизора.

Спальня

В спальне наша главная рекомендация — использовать проходные выключатели. Они очень удобны: включить свет можно одним выключателем у дверей, а выключить уже другим, который расположен у кровати. Однако нужно следить за тем, чтобы электрик правильно подсоединил провода и выключатели были между собой в согласии по расположению клавиш. То есть если у дверей комнаты вы включили свет, нажав на верхнюю часть выключателя, то интуитивно вы будете пытаться нажать на нижнюю часть ответного проходного выключателя у кровати. И наоборот, а так как проходные выключатели не имеют заданного положения включения, они работают как качели. Этот небольшой нюанс сложно поймать во время ремонта, но он может быть очень заметным в повседневной жизни.

Также в планировке спальни мы всегда делаем «проверку детской кроваткой», стараясь смоделировать ситуацию размещения мебели, если в спальне какое-то время будет жить ещё и малыш. Даже если вы понимаете, что это не ваш сценарий на ближайшее будущее, его можно предусмотреть, чтобы сделать планировку более грамотной. К тому же, возможно, однажды это оценят как плюс потенциальные покупатели.

Гостиная и кухня

В гостиной, так же как и в спальне, важно грамотное использование проходных выключателей. Мы рекомендуем дублировать выключатели всех контуров около обеденного стола. Это очень удобно: не вставая, можно отрегулировать свет вокруг.

Традиционно уют и романтику над обеденным столом создаёт красивый абажур. Чтобы сделать регулировку лампочки плавной, используйте диммер. В этом случае располагайте диммер также на расстоянии вытянутой руки. Подумайте и над сезонным освещением. Например, определите место, где будет стоять ёлка, и решите, куда будет включаться гирлянда. В этом случае очень хорошо использовать розетки, которые управляются с выключателя.

На кухне постарайтесь предусмотреть, чтобы блок управления светом находился в зоне кухонного гарнитура и в досягаемости хозяйки. В случае если подсветки рабочей поверхности вдруг стало недостаточно, должна быть возможность одним щелчком быстро и легко добавить верхний свет.

На кухонном фартуке всегда хочется найти золотую середину по количеству розеток: с одной стороны, иметь достаточное их количество для всех гаджетов, а с другой — не получить слишком громоздкие блоки рамок. Наш совет — посчитайте гаджеты и добавьте про запас. Почти все помнят про розетку для чайника и микроволновки, но в последние годы к нам пришли бытовые кофеварки, а к ним капучинаторы и кофемолки. Ещё мультиварки, блендеры, хлебопечки и даже йогуртницы. Сколько инноваций ещё будет впереди, никто не знает, но предусмотреть для них розетки уже на этапе ремонта было бы хорошей идеей.

Санузел

За годы советского прошлого мы привыкли, что выключатели света санузлов находятся снаружи. В первую очередь это было вызвано соображениями безопасности, ведь внутри санузла могла быть значительная влажность, что привело бы к окислению контактов. Современные выключатели стали гораздо технологичнее, поэтому мы рекомендуем по возможности размещать выключатели внутри санузла. В этом случае никто не сможет выключить вам свет, когда вы внутри.

Мы также активно используем датчики движения с таймером на 5–7 минут для сценариев, в которых кто-то зашёл лишь быстро вымыть руки. Ещё в ванной комнате всегда очень интересно смотрятся уютные контуры света на уровне плеч и пола — подсветка зеркала, светильники, парящая подсветка ванной около пола и ниш в стенах.

Что касается розеток: в современной ванной комнате около раковины в дополнение к зубным щёткам, которые часто бывают электрическими, появились бытовые ирригаторы. Хорошо бы для каждого устройства иметь свою влагозащищённую розетку с крышкой, ведь открытые тройники в зоне раковины — не очень классная идея.

Гардероб

Если у вас есть гардероб, то в нём лучше предусмотреть как минимум два контура освещения. Один должен осветить всё пространство, поэтому он располагается достаточно высоко. А второй контур должен дополнительно акцентно подсветить ключевые места, например зеркало. И, конечно, не забудьте хотя бы про одну розетку: однажды она точно пригодится.

Детская

Особенность детской в том, что в этой комнате всё очень быстро меняется. Поэтому мы всегда рекомендуем использовать много контуров освещения, но не привязываться к стационарным светильникам и бра на стенах, чтобы оставить максимальную гибкость в расстановке мебели. Советуем планировать блоки розеток на каждую стену и использовать минимум два контура розеток, подключённых к выключателям, чтобы можно было получить уютное точечное освещение практически в любом месте комнаты.



ФОТОГРАФИИ: обложка — Дима Цыренщиков,
1 — shutterstock.com/Photographee.eu, 2 — Brainstorm Buro, 3 — Marko Subotin, 4 — shutterstock.com/Photographee.eu, 5 — shutterstock.com/WorldWide

Проводка электрики в квартире, монтаж электропроводки в новостройке

Приобретая жилую недвижимость в новостройке, можно выбрать квартиру с чистовой или черновой отделкой. В первом случае после получения ключей можно сразу заселяться. С черновой отделкой, вы получаете голые стены.

Схема электропроводки в квартире

Начинать ремонт квартиры следует с монтажа электропроводки. Для этого следует создать схему размещения будущих электрических приборов и мощной бытовой техники (холодильник, стиральная и посудомоечная машина, телевизоры, аудио и видео аппаратура, кондиционеры и т. д.). Выполнить расчет электрической нагрузки, расчет сечения кабеля в соответствии с количеством подключаемой техники. Выполнить подбор и закупку электроматериалов. После этого можно приступить к монтажу электрической проводки в квартире.

Электромонтаж в новостройке

Ремонт квартиры в новостройке всегда начинается с электромонтажных работ. Важно неукоснительно соблюдать последовательность действий. Как правило электромонтаж квартиры происходит в несколько этапов. В целях экономии собственного времени и средств четко следуйте данной последовательности действий.

Черновой монтаж проводки в новостройке

черновой монтаж электропроводки черновой электромонтаж в квартире

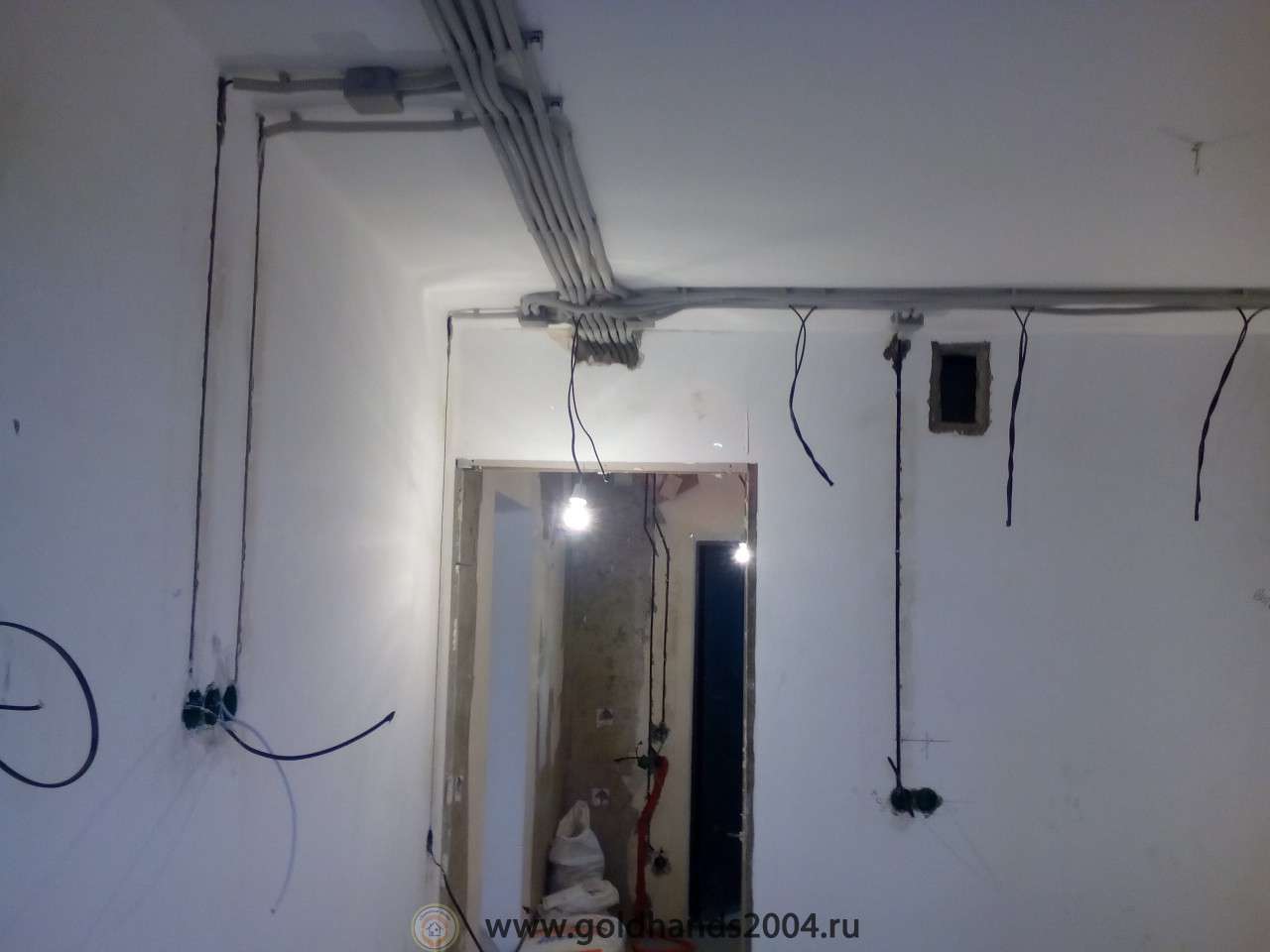

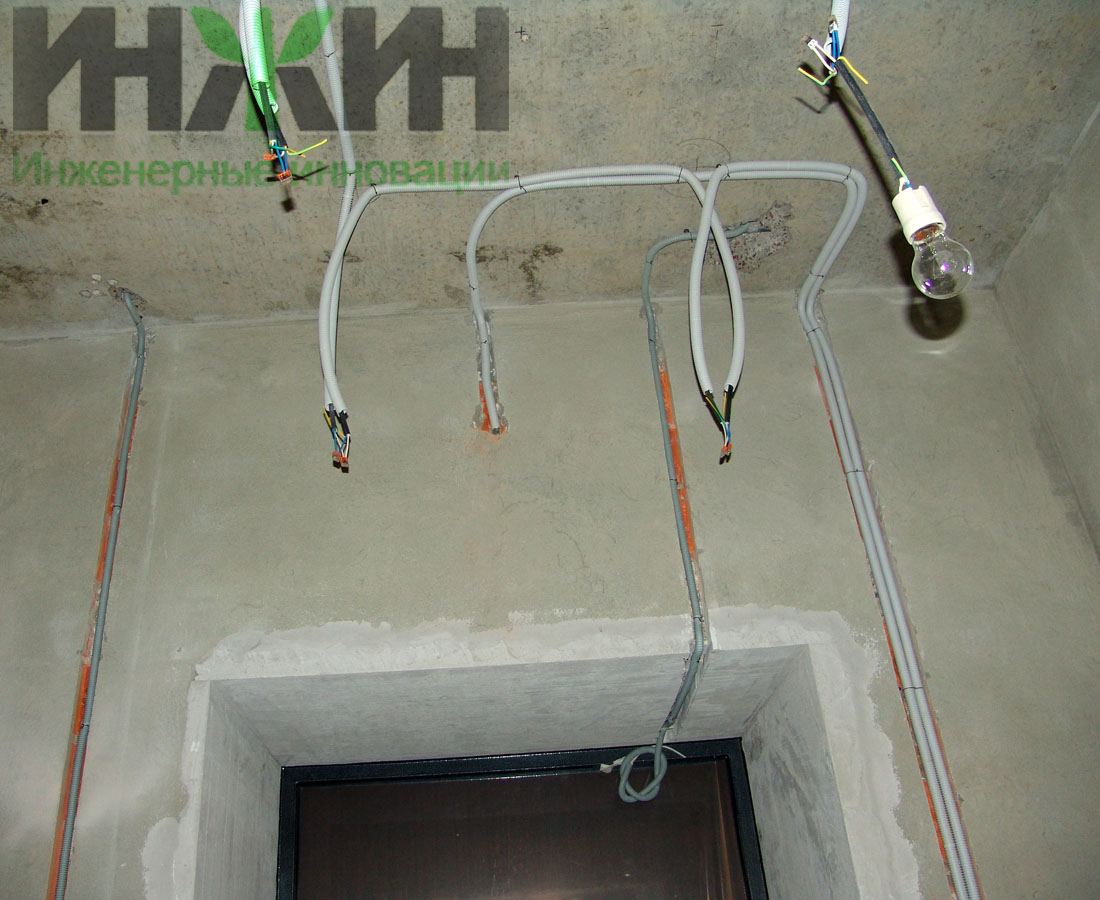

Черновой монтаж проводки в квартире выполняется до отделочных работ и стяжки пола. Если стяжка более 5 сантиметров., прокладка электропроводки выполняется по полу. При установке натяжного (подвесного) потолка монтаж электропроводки производится по потолку. Если вышеописанные варианты невозможно использовать… планируете штукатурить и красить существующий потолок, не будет делаться стяжка пола соответствующей толщины. Потребуется выполнить всю электропроводку в квартире по стенам в штробе. Это самый трудоемкий и дорогой способ электромонтажных работ. Черновой монтаж электропроводки квартиры (новостройки) включает в себя:

  • разметка электрических и слаботочных трасс
  • штробление стен под электропроводку
  • сверление отверстий под розетки, выключатели
  • установка подрозетников и соединительных коробок
  • разводка электрики и слаботочки по квартире
  • монтаж электрического и слаботочного щита

При завершении чернового монтажа электропроводки выполняется запуск электрической схемы в работу.

Чистовая установка электрики

чистовой монтаж электрики в квартире чистовая установка электрики в квартире

Второй этап осуществляется после чистовой финишной отделки квартиры. Подберите розетки, выключатели и осветительные приборы по функционалу и дизайну в каждое помещение. Чистовая установка включает следующие виды работ:

  • установка розеток и выключателей, термостатов теплого пола
  • установка светильников и прочих элементов освещения

Выполняйте монтаж электропроводки в квартире только качественными электроматериалами, тогда конечный результат будет радовать вас долгие годы.

Монтаж проводки в новостройке

Электромонтажная организация «Домашний электрик» предлагает выполнить полный спектр электротехнических работ в новостройке. от переноса и монтажа дополнительных розеток до полной замены проводки под ключ с соблюдением установленных действующих требований ПУЭ (правила устройства электроустановок), СНиП (строительные нормы и правила), ППБ (правила противопожарной безопасности) в СПб (Санкт-Петербурге) и Ленинградской области.


Сколько стоит монтаж проводки под ключ

Монтаж скрытой (внутренней) электропроводки под ключ включает в себя полный комплекс электромонтажных работ начиная от проектирования и черновой разводки на стадии капитального ремонта до чистовой установки конечных устройств (розетки, выключатели, светильники) после финишной отделки. Ниже представлены цены на электромонтаж под ключ в однокомнатной, двухкомнатной, трехкомнатной квартире, загородном доме, коттедже, таунхаусе и монтаж электрики по дизайнерскому проекту (тех.заданию заказчика).

◄ ◄ ◄ прокрутить ► ► ►

* Цены на электромонтажные работы под ключ носят ознакомительный характер. Конечная стоимость монтажа скрытой проводки зависит от сложности проекта (тех.задания заказчика), материала стен (монолит, бетон, кирпич, газобетон и т.д.), наличие или отсутствие натяжного (подвесного) потолка, метража и способа прокладки кабеля, количества розеток и выключателей. Окончательная стоимость электромонтажных работ определяется после осмотра объекта на основе технического задания заказчика. Все цены указанны без учета стоимости материала. Материал рассчитывается индивидуально в зависимости от требований выполняемого проекта и пожеланий заказчика. Остались вопросы… звоните

+7 (812) 642-84-64

Фотографии нашей работы

Предлагаем посмотреть фотографии монтажа электропроводки в квартирах и частных домах, выполненных с нуля под ключ специалистами электромонтажной компании «Домашний электрик» в Санкт-Петербурге и Ленинградской области.

◄ ◄ ◄ прокрутить ► ► ►

Политика ценообразования

Хотите узнать из чего складывается цена электромонтажных работ в компании «Домашний электрик» Рекомендуем ознакомиться с политикой ценообразования и формированием стоимости на замену электропроводки в квартирах и монтаж электрики в частных домах. Читайте в разделе…

Ценообразование

Цены на монтаж проводки в новостройке

Сколько стоит монтаж электропроводки в новостройке? Выполнить самостоятельный расчет разводки электрики в новостройке… узнать стоимость монтажа проводки в однокомнатной, двухкомнатной, трехкомнатной квартире с помощью онлайн калькулятора и бесплатно скачать смету, рассчитанную индивидуально под ваши требования прямо сейчас

Простой расчет
Консультация электрика

Для консультации специалиста по монтажу и проклдадке проводки в квартире (новостройке) Санкт-Петербурга и Ленинградской области звоните по телефону: +7 (812) 642-84-64 или пишите в форму обратной связи, WhatsApp, Viber (красная кнопка внизу экрана) и получите ответы на интересующие вопросы. Никаких менеджеров, общение напрямую с электромонтажником.


Советы и рекомендации

Разводка электропроводки своими руками — как сделать в квартире или доме, схемы +видео

При любом ремонте в квартире, частном доме или на даче, а также поломке любого элемента электропроводки нужно в точности знать, где проходят провода. В противном случае это может привести к дополнительным проблемам, связанным с поиском замаскированных в стене электрических кабелей или что ещё хуже попаданию инструмента в провод под напряжением. В таком случае желательно иметь схему проводки. Но как часто это бывает, её нет под рукой, так как при покупке собственного жилья никто не интересуется о данной документации. Поэтому, желательно разбираться в различных вариантах электроснабжения, так как в многоквартирных постройках они стандартные.

Варианты соединения проводов

Человек, понимающий что его ожидает в процессе самостоятельного составления схемы электропроводки или непосредственно выполняющий работы по установке розеток, выключателей и источников света в собственной квартире своими руками должен знать основные способы, которыми соединяются электрические цепи.

  1. При последовательном соединении элементов цепей, каждое последующее устройство следует за предыдущим без использования узловых соединений. Ярким тому примером может считаться всем знакомая гирлянда на ёлке, светодиоды которой располагаются на одном кабеле. Однако такая схема обладает весомым недостатком – при выходе из строя одного элемента отключаются все остальные потребители цепи.
  2. Параллельная схема подключения не предусматривает соединение электрических элементов между собой, а группирует их в два узла. При этом, в случае поломки любого элемента, все остальные потребители остаются в рабочем состоянии.
  3. При смешанном способе, один участок цепи включает сразу несколько вариантов соединений элементов как последовательно, так и параллельно.

Если домовладелец совершенно не разбирается в сфере обустройства электрических цепей, то все монтажные работы в квартире лучше доверить профессиональным электрикам, которые в сжатые сроки составят чёткий план, включающий в себя даже мельчайшие подробности, что позволит сэкономить на закупке расходных материалов.

Видео: схема прокладки кабеля в доме

Как выполняется разводка электропроводки

Выбор схемы должен происходить с полным осознанием дела. В первую очередь — это обусловлено правилами безопасности пользования электрическими цепями. На сегодня есть три основных варианта разводки.

  1. Самым популярным способом прокладки проводки является подключение всех составляющих элементов сети при помощи распределительных коробов. Такая схема предусматривает монтаж щитка на лестничной площадке в специально обустроенной нише, а не в жилом помещении. В щитке располагают прибор контроля потребляемого электричества и несколько пакетников. Ввод электричества в квартиру выполняется посредством кабеля, разводка которого по комнатам осуществляется с помощью распределительных коробов.
  2. Схема разводки способом «Звезда» подразумевает, чтобы каждый элемент подключался отдельной линией, подсоединённой, непосредственно в щиток через автоматический тумблер. При такой разводке в значительной мере увеличивается расход проводов, физические работы и стоимость проекта в целом. НоÉ оценив все достоинства и недостатки, становится ясно, что все затраты оправданы, так как, система предоставляет возможность полностью контролировать каждый потребитель отдельно.
  3. Сходной с предыдущим вариантом разводки электропроводки является схема – «Шлейф». В таком варианте есть только одна отличительная особенность, которая заключается в подключении к одному кабелю нескольких потребителей. Благодаря этому уменьшается объем монтажных работ и расходных материалов, что приводит к снижению себестоимости проекта.

В большинстве случаев схема проводки предусматривает комбинацию одновременно нескольких способов прокладки кабелей. При этом очень важно продумать всё до мелочей, чтобы в конечном результате достичь максимальной эффективности и безопасности электрической цепи.

Стандартная схема

Все идеи по обустройству электрических цепей перед началом монтажных работ желательно воплотить в детальной схеме, выложенной на листе бумаги. При этом важно учесть планировку каждого отдельно взятого помещения, что позволит посчитать количество распределительных групп и элементов электросети. Для удобства каждую группу можно выполнить отдельной схемой.

Из практики было выявлено, что максимальная эффективность разводки достигается путём объединения источников потребления в несколько групп, каждая из которых подключается на отдельный автоматический пакетник. Благодаря такому техническому решению облегчается дальнейший ремонт и обслуживания электрической сети без необходимости обесточивать всю квартиру. Помимо этого подключение всех потребителей на одну линию, возможно, только при наличии кабеля с большим сечением, который в состоянии выдерживать повышенную нагрузку, возникающую при одновременном включении всех электрических приборов в квартире.

При размещении щитка непосредственно в жилом помещении появляется возможность подключения электроприборов к отдельным автоматам. Это в значительной мере повышает эффективность и безопасность использовании электрической сети. Но, в таком случае, почему такая схема не нашла широкого распространения? Всё достаточно просто – такой вариант подключения приборов в сеть переменного тока в значительной степени увеличивает затраты на воплощение проекта. Поэтому выполняют разделение потребителей по следующим группам:

  • осветительная группа жилых помещений и коридора;
  • подача электричества в комнаты;
  • электроснабжение в кухне и коридоре;
  • подача света и электричества в санузел и ванную комнату. При этом данная группа подразумевает повышенную опасность из-за постоянно высокой влажности;
  • если кухня оборудована электроплитой, то её подключение также должно выполняться отдельно.

Для обеспечения максимальной безопасности электроустановок каждая группа должна снабжаться УЗО — специальным защитным устройством, которое является не чем иным, как дифференциальным разрывателем цепи при максимальных значениях тока. Также такими защитными приборами необходимо оснащать проводку в санузле и на кухне.

После окончательного формирования основных групп, нужно распределить в каких местах будут расставлены потребители, такие как электрическая плита, нагреватель воды, кондиционер и т.д. На следующем этапе выполняют разметку установки выключателей, распределительных коробов, светильников и розеток. При этом все элементы нужно внести в схему разводки электропроводки, исходя из которой, можно рассчитать количество проводов.

Очень важно, чтобы принципиальная схема разводки электричества была составлена в нескольких экземплярах, один из которых нужно сохранить на будущее. После того как все мелочи будут учтены, можно составить подробный чистовой чертёж в соответствии с точным планом каждого помещения.

Все точки установки электрических элементов проставляются на схеме в соответствии с общепринятой системой обозначений и соединяются линиями, обозначающими провода. Для улучшения читабельности схемы разные группы проводов желательно обозначать разными цветами.

Схема в обязательном порядке должна включать в себя все размеры помещений, расстояния от электрощита до розеток, выключателей и источников освещения и т.д. Такой подробный план позволит в максимально сжатые сроки качественно провести монтажные работы и расчёт всех необходимых расходных материалов, что даст возможность распланировать расходы.

Видео: схема электрической разводки в квартире

Основные требования, предъявляемые к электрическим схемам

Чтобы правильно сделать схему разводки электропроводки квартиры, следует знать некоторые важные требования, предъявляемые к прокладке проводов в жилых домах.

  1. Ванная комната не снабжается розетками, кроме одной подключённой, посредством трансформатора для включения приборов низкого напряжения, таких как электробритва.
  2. Недопустимо подключение заземления розетки к нулевому выводу. Также категорически запрещено заземлять элементы проводки на батарею или водопровод. Это небезопасно для жильцов квартиры.
  3. Если на кухне установлена плита, подключаемая в сеть переменного тока или другие мощные потребители, то основной автомат должен быть большого номинала, чтобы не происходило ложных срабатываний.
  4. Прокладка проводов должна, выполняться только в вертикальном или горизонтальном направлении.
  5. Изменение направленности проводки может привести к риску попадания гвоздём или дрелью в провод под напряжением во время ремонта. Также недопустимо пересечение кабелей.
  6. Важно чтобы электрические провода проходили на 15 см расстоянии от поверхности пола или потолка, а также оконных и дверных рам и внешних углов помещения.
  7. Расстояние от труб отопления или водопровода не должно быть меньше 3 см. Проводка к розетке должна подходить с нижней части, в то время как к выключателю с верхней стороны.

Желательно, чтобы все розетки и выключатели, устанавливаемые своими руками, располагались на одном уровне. Так, для розеток приемлемая высота от пола составляет 30 см, тогда как для выключателей отступают от 80 см до 1 м. Естественно, при необходимости эти параметры можно изменять под потребности жильцов квартиры.

Как сделать разводку проводов своими руками

Для прокладки электропроводов в квартире нужно чётко следовать подготовленной схеме. При этом существует определённая последовательность проведения подобных работ своими руками.

  1. В новых панельных многоэтажках строителями проделываются особые каналы, в которые в дальнейшем укладывают провода. Но, если штробирование не было выполнено, то придётся сделать всё своими руками с помощью перфоратора.
  2. На стенах под штробы наносится разметка, чтобы к розеткам провод подходил в горизонтальном положении на одном уровне.
  3. Штробы, подходящие к выключателям, идут вертикально от места установки прибора к потолку, не доходя до последнего на 150 мм. Затем провода укладываются в горизонтальную канавку, проложенную к электрическому щитку. Глубина штроб должна варьироваться от 15 до 20 мм.
  4. В месте установки розетки устанавливается подрозетник.
  5. Провода закрепляются в штробах с помощью алебастра или пластиковых хомутов.

Для правильного соединения проводов использует три различных метода – с помощью клемм, пайкой или скрутками, что можно просмотреть на видео. Первые два считаются наиболее эффективными в применении, поскольку считаются самыми надёжными и обладают высокой степенью безопасности, хотя их сложнее сделать своими руками.

Видео: монтаж электрической проводки

Какие провода выбрать

Чтобы правильно сделать электропроводку в квартире, нужно купить подходящие провода. При этом медный кабель считается лучшим при разводке по той простой причине, что обладает максимальной гибкостью, менее ломкий и имеет высокую проводимость тока. Также его удобнее монтировать в отличие от аналога из алюминия.

В квартирах в большинстве случаев прокладывают провода с двумя или тремя жилами с сечением 2,5–3 квадратных мм под розетки и 1,5 под выключатели и светильники. Для более мощных потребителей прокладывается отдельная линия с проводами более 3 мм квадратных, что позволит им не перегреваться.

Схема электропроводки вполне может быть составлена и воплощена в жизнь самостоятельно. Но ответственность за качество её работы и безопасность жильцов будет лежать на человеке, который проводил монтажные работы. Поэтому хотя бы минимальные познания в этой сфере приветствуются.

Видео: как правильно подобрать сечение кабеля

3 вещи, которым можно научиться у сантехника, электрика или генерального подрядчика

Вы могли нанять подрядчика для выполнения определенной работы, но отношения не должны прекращаться, когда работа будет выполнена.

Если между вами и вашим подрядчиком налажено хорошее общение, вы можете быть удивлены неожиданными преимуществами. Помимо навыков, хорошие подрядчики обладают богатым опытом и знаниями, и многие с удовольствием делятся своими знаниями.

1.Подрядчик может помочь вам разобраться в вашей собственности

У каждой собственности есть свои особенности. Конструкция здания, система отопления и охлаждения, а также электрические и водопроводные системы являются неотъемлемой частью уникального пакета. Однако все это не ново для опытного подрядчика, который может помочь вам решить, казалось бы, не связанные проблемы.

Хотите снять стену, чтобы освободить место?

Строительный подрядчик может осмотреть вашу собственность и объяснить, какие стены несущие и почему, в зависимости от конструкции.

Нужно добавить свет или розетки?

Электрик может помочь вам расшифровать электрические схемы вашего дома, чтобы определить наилучшее место для получения электроэнергии.

Проблемы с водой?

Обратитесь к сантехнику, который определит источник и порекомендует наиболее экономичный ремонт. Если в собственности возникают чрезмерные затраты на электроэнергию, генеральный подрядчик может помочь вам определить, нужно ли вам утеплить, модернизировать систему отопления или и то, и другое.

Даже несмотря на то, что ваш дом уникален, материалы и методы, использованные при его строительстве, нет, и подрядчики уже видели их все раньше в различных контекстах.Они знакомы как с традиционными материалами, так и с современными, и могут посоветовать вам, когда модернизация является рентабельной и выгодной.

2. Подрядчики предупреждают вас о нарушениях кода

Многие объекты недвижимости представляют собой смесь улучшений, сделанных своими руками, многие из которых были завершены без разрешения. Они могут привести к созданию действительно опасных удобств и подвергнуть вас потенциальной ответственности. Например, рассмотрим набор палубных лестниц с неравномерным шагом ступеней, построенный воином выходного дня.Кто-то, использующий их впервые, может споткнуться, и вы можете оказаться ответственным за травму. Строительный подрядчик немедленно распознает проблему и посоветует вам ее исправить.

Нарушения кодекса создают проблемы, когда пора продавать. Они могут снизить стоимость при перепродаже и отогнать покупателей. Лучше исправить их, прежде чем предлагать недвижимость, но часто требуется опытный глаз подрядчика, чтобы их обнаружить.

Прежде чем продавать, избавьтесь от некоторых неприятностей, наняв генерального подрядчика, который осмотрит вашу собственность, прежде чем потенциальные покупатели пришлют инспектора.Даже если вы решите не исправлять нарушение, вы не испытаете неудобства, когда придет отчет о проверке.

3. Подрядчик научит вас делать самому

Подрядчик, который будет работать вместе с владельцем недвижимости, встречается редко. Большинство предпочитают — из соображений ответственности, а также из соображений качества — работать независимо.

Однако многие подрядчики с радостью согласятся позволить вам выполнить часть работ самостоятельно. Они могут даже показать вам, что делать.В большинстве юрисдикций нет проблем с разрешением работ по реконструкции, выполненных владельцами собственности, поэтому работа над собственной собственностью — отличный способ учиться и набираться опыта.

Самостоятельная работа — не всегда стратегия экономии денег, но может быть. Например, предположим, что вам нужно провести электричество в новом пристройке. Электромонтаж выключателей и розеток — это повторяющаяся задача, которой вы можете научиться у электрика, который может согласиться работать в другой части дома, пока вы завершаете строительство спальни.Подрядчик может проверить вашу работу, когда вы закончите. Кроме того, определенные процедуры, такие как установка окна или защита двери от атмосферных воздействий, станут проще, если вы научитесь правильной технике у опытного профессионала.

Как найти хорошего подрядчика

Опыт подрядчика может пойти вам на пользу, поэтому воспользуйтесь им. Деньги, потраченные на консультацию на этапах планирования проекта или при возникновении чрезвычайной ситуации, потрачены не зря. Конечно, это предполагает, что подрядчик компетентен, а не просто пытается наладить бизнес.Вот несколько способов отделить этичных и надежных подрядчиков от мошенников:

  • Получите номер лицензии подрядчика и проверьте его в Интернете. Если вы живете в Калифорнии, вы можете проверить номера лицензий здесь. У других государственных лицензионных советов есть аналогичные веб-порталы. Они перечислены в этом общем каталоге.
  • Получите две или три рекомендации от подрядчика и свяжитесь с ним.
  • Поищите объявления на досках объявлений на местном лесном складе.
  • Спросите совета у друзей.

Хороший подрядчик — это актив, а отношения нужно развивать. Когда вы найдете его, поместите информацию в свой список контактов рядом с информацией о вашем юристе, бухгалтере и других специалистах, которые помогут вам поддерживать свой арендный бизнес.

Опубликовано 25 сентября 2019 г.

Что вы думаете?

16 Ответов

Об авторе

7 шагов, которые необходимо соблюдать при электромонтаже дома

Электросистема вашего дома — сложная система, и знание того, как она работает, поможет вам стать более «уполномоченным домовладельцем».Некоторые районы не позволяют владельцу дома без лицензии проводить проводку в собственном доме из-за риска электрического пожара из-за неисправной проводки. Однако это все еще можно сделать под руководством дипломированного электрика. В других районах, особенно в сельской местности, вы можете бесплатно подключить свой дом.

Ниже приведены шаги, которые необходимо соблюдать при электромонтаже дома.

  1. Составьте письменную схему

Составьте схему подключения, которая показывает расположение коробки выключателя и путь проводов к каждой розетке.

  1. Установите кабелепроводы

Начните с прокладки самых длинных проводов в первую очередь, чтобы избежать ненужных трубопроводов в стенах, даже если вы не собираетесь использовать их сразу. Запустите каждый провод наверху и протяните его в подвал. Таким образом, вы не будете использовать лестницу для проталкивания провода между этажами.

Вы также должны оставить по крайней мере один фут дополнительной проволоки на каждом конце на тот случай, если вам понадобится что-то передвинуть позже.

  1. Знать количество розеток

Определите, сколько розеток и переключателей будет работать в одной цепи.Обычно рекомендуется использовать шесть розеток на цепь 110 вольт в жилой зоне, тогда как всего две розетки на цепь являются стандартом на кухне, где бытовая техника потребляет больше мощности.

  1. Просверлите отверстия для проволоки

Перед сверлением любых отверстий убедитесь, что вы знаете, что находится с другой стороны стены / пола, чтобы избежать просверливания любых электрических проводов, воздуховодов или водопроводных труб. Продолжайте просверливать отверстия с помощью 1-дюймового сверла в середине шпилек, по которым будут проходить ваши провода.Чем больше у вас розеток, тем безопаснее будет ваш дом.

  1. Установите выключатель

Установите коробку выключателя так, чтобы вы могли легко получить к ней доступ в будущем. Желательно размещение в подвале или подсобном помещении.

  1. Протяните провода к розеткам.

Поместите катушку с проволокой рядом с коробкой выключателя и протяните провод в соответствии со схемой к ближайшей розетке или переключателю каждой цепи. Вы также можете пропустить провода прямо через коробку.Любые провода, торчащие из коробки, могут просто засохнуть стенкой или могут быть отрезаны от электрической коробки.

Используйте инструменты для зачистки проводов, чтобы удалить внешнее пластиковое покрытие с концов проводов и прикрепить их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или переключателю.

  1. Установите цепи

Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.

Ремонт электропроводки в квартире, доме

Вопрос проверки электромонтажа часто возникает в случае приобретения недвижимости. Как обойтись без электрика и все сделать самому? Ни для кого не секрет, что человеку под силу все, было желание и время для тренировок.

Наглядный тому пример — сам сайт Электрики, который кратко и понятно рассказывает, как сделать электропроводку в доме, квартире или на даче своими руками.Кроме того, в проекте предоставлены полезные советы по организации освещения, а также по стоимости установки электрического отопления. Как результат — многие посетители научились самостоятельно обслуживать и ремонтировать электропроводку: от замены розеток до создания контура заземления на участке. Еще одно полезное направление сайта — бытовая техника. Ведь дома мы часто сталкиваемся с такими проблемами, как плохая работа телевизора, чайника или стиральной машины. Если вы не греете микроволновую печь, плохо замерзаете холодильник или не понимаете причин, по которым не греет утюг, вы можете задать проблему в комментариях, после чего опытные специалисты дадут вам полезный совет.

Хотите узнать больше и не будете тратиться на услуги электрика? Тогда следите за обновлениями сайта samelectrik.ru и активно участвуйте в комментариях. Спустя время и вам будут под силу любые работы, связанные с электричеством!

Перед тем, как приступить к ремонту квартиры своими руками, следует подумать о состоянии электропроводки. Если вы склонны считать, что ее замена необходима, начните с вопроса о выборах. Обычно проволока используется в старых домах из алюминия, со всеми его плюсами, поскольку он хрупкий и склонен к микротрещинам.Для квартир и домов следует отдавать предпочтение медным проводам.

Сразу замену электропроводки в доме стоит начать с определения расчетной нагрузки. Суммируйте мощность всех электроприборов и не забывайте о тех, которые вы только что хотите купить. Зная количество расхода, проще выбрать сечение провода. сечение провода 1 мм выйдет на мощность 2кВт, если он медный, и 1кВт, если он алюминиевый. Ожидаемую мощность лучше всего рассчитывать для каждой комнаты, для некоторых из них лучше построить линии электропередач по отдельности, учитывая их максимальную нагрузку.

Для постройки стеновых кабелей есть перфоратор «Штробе» или делать ручные распилы циркулярной пилой.

но прежде, чем вы начнете такие ответственные «меры», не забудьте фундаментальных правил :

  • Заменить проводку, если ремонт нужно провести полностью и аккуратно.
  • Определитесь с количеством и расположением всех устройств, розеток и выключателей, чтобы грамотно составить проект номинальной потребляемой мощности.
  • Выбираем материал для работы, сохраняем, быть не должно.Если этот кабель — ВВГнг3 * 2,5 * 1,5 или ВВГнг3, если провода — медь, если розетки и выключатели — это керамическая или другая термостойкая основа и контакты никелированные или хромированные. На каждой строчке должна быть ваша машина в распределительной коробке.
  • Электромонтаж должен быть выполнен правильно, а клеммные коробки должны находиться в легкодоступных местах. Всегда необходимо предусмотреть резервные ящики, автоматы, розетки.
  • Работа с электричеством требует соблюдения техники безопасности и квалификации.Поэтому, если вы не владеете ни теми, ни другими, доверьте свою безопасность специалисту.

Изменения жилой электропроводки обязательно подразумевают подготовку и согласование проекта, а выполнение только квалифицированным персоналом, уполномоченным.

Видео о том, что нужно знать при выборе провода


Как получить сертификат электрика по месту жительства | Работа

Уильям Адкинс Обновлено 12 февраля 2019 г.

Электрики по дому — это высококвалифицированные технические специалисты, отвечающие за установку и обслуживание электропроводки и устройств, распределяющих электроэнергию в наших домах, квартирах и других зданиях.Чтобы стать лицензированным или сертифицированным электриком-электриком, требуется несколько лет обучения в классе и практический опыт работы. Обширное обучение необходимо не только для правильной работы электрических систем, но и для того, чтобы они не создавали опасности возгорания или поражения электрическим током. Это многообещающая область, потому что спрос, вероятно, будет расти по мере роста популярности таких технологий, как солнечная энергия.

Описание работы электрика по месту жительства

Около четырех пятых электриков, также называемых электромонтажниками, работают на строительстве или работают не по найму.Они устанавливают или ремонтируют электропроводку, реле, переключатели и устройства управления для освещения, розеток, бытовых приборов, средств связи и кондиционирования воздуха. Электрики по жилым домам читают чертежи и работают с архитекторами или подрядчиками над планированием расположения электрических систем. в многоквартирных домах, домах и других строениях. Они читают и следуют техническим схемам и строительным нормам.

Электрики проверяют и проверяют существующую проводку и электрическое оборудование, чтобы определить необходимость ремонта или замены.В общежитии также обучаются и контролируются помощники и подмастерья. Он использует различные инструменты, включая вольтметры, амперметры, устройства для зачистки проводов, сверла, пилы и отвертки.

Условия работы бытового электрика

Установка и обслуживание электропроводки и электрических устройств могут потребовать физических усилий. Хотя бытовые электрики обычно работают в помещении, некоторое оборудование может располагаться на открытом воздухе, например, солнечные батареи и кондиционеры. Необходим некоторый подъем, и работу, возможно, придется выполнять в ограниченном пространстве.Для защиты от ударов или ожогов может потребоваться защитная одежда и очки. Большинство электриков работают полный рабочий день. Однако в экстренных случаях может потребоваться работа в ночное время или в выходные дни. Из-за погодных условий электрики могут работать сверхурочно, особенно на новых строительных объектах.

Подрядчики по электромонтажу и установке нанимают около 60 процентов всех электриков. Еще 8% работают не по найму. Около 8% работают на производителей и 4% — на госструктуры.Службы занятости нанимают 2% электриков.

Требования к обучению и лицензированию электриков в жилых домах

Если вы хотите стать электриком в жилых домах, вам понадобится аттестат средней школы или G.E.D. В старшей школе полезно посещать уроки математики, естественных наук и делать покупки. Большинство электриков проходят стажировку, спонсируемую профсоюзом или ассоциацией подрядчиков. Вы можете заранее взять на себя большую часть классной работы через программы школы электриков в профессиональных школах или общественных колледжах.Ученикам должно быть 18 лет, и им обычно требуются действующие водительские права.

Стажировка электрика обычно занимает от четырех до пяти лет. В таких штатах, как Висконсин, вы сможете получить кредит до одного года, если вы завершите официальную школьную программу. Чтобы подготовиться к экзамену электрика или проводника , требуемому большинством штатов, вам потребуется 2 000 часов обучения без отрыва от производства и 144 часа аудиторных занятий каждый год обучения. Ученики изучают чтение чертежей, использование инструментов электрика, процедуры безопасности, первую помощь, сердечно-легочную реанимацию и строительные нормы и правила, которым следуют электрики.

Сертификация осуществляется в виде государственной лицензии. Потенциальные электрики должны пройти обучение и пройти тест, требующий знания Национального электрического кодекса, а также государственных или местных норм и правил. Обычно в таких штатах, как Аризона и Висконсин, устанавливается количество лет и учебное время, которое должен накопить ученик. Джорджия и несколько других штатов отказываются от лицензирования до тех пор, пока жилая электрика n работает на лицензированного подрядчика.

Заработная плата электриков на дому

Исследование Бюро статистики труда США показывает, что средний доход электриков в 2017 г. составлял 54 110 долларов США. Это означает, что половина заработала больше средней суммы, а половина — меньше. 10 процентов получали наименее заработанные менее 32 180 долларов США, а 10 процентов получали более 92 690 долларов США . Те, кто работал на правительство, имели средний заработок $ 60 570 . Электрики, нанятые производителями, заработали $ 58 470 .Подрядчики по электромонтажным работам выплачивали среднюю заработную плату в размере 52 190 долларов.

Перспективы карьеры электрика на дому

Количество рабочих мест электрика, вероятно, вырастет на 9 процентов с 2016 до 2026, согласно BLS. Рост населения и новое строительство вызовут рост спроса на электриков для жилых помещений. Кроме того, распространение альтернативных энергетических систем, таких как солнечная энергия, означает рост потребности в электриках.

Как отремонтировать дом, не снимая гипсокартон: 4 этапа и советы

Ремонт дома — всегда болезненная тема для домовладельцев, поскольку большинство людей сразу же задумывается о понесенных расходах, беспорядке и сложности проекта. Однако неправильная проводка может оказаться более дорогостоящей и привести к большему ущербу, поскольку это приводит не только к коротким замыканиям, но и к возгоранию.

Провод, вызывающий искру или перегрузку по току, иногда может привести к пожару в доме и сжечь все имущество дотла.Это одна из основных причин, но не единственная, почему так важен ремонт дома. Поскольку большинство домовладельцев обеспокоены нарушением процесса, электрики часто задают вопрос: «Можно ли отремонтировать дом, не удаляя гипсокартон?».

Обычно ответ положительный, и даже ремонт всего дома в некоторых случаях может быть выполнен с минимальными нарушениями. Если вы хотите узнать больше об этом процессе, хороший электрик объяснит вам, как перемонтировать дом, не снимая гипсокартон.Вот 4 обычных этапа и чего ожидать от каждого из них.

1. Этап планирования и подготовки

Как и в случае с любым другим проектом реконструкции или модернизации дома, чем лучше вы спланируете и подготовите ремонт электропроводки, тем более плавным будет процесс. Подробный план поможет вам расположить и спроектировать схемы таким образом, чтобы можно было не снимать гипсокартон.

Всегда лучше спросить совета у профессионального и сертифицированного электрика даже на этом этапе, чтобы сделать ваш план действительно осуществимым и наилучшим способом действий.Обычно этап планирования и подготовки включает:

  • подробный план старой схемы — это старая проводка, которую нужно заменить, и подробный чертеж того, где все находится, может помочь свести к минимуму нарушения
  • подробный план новой схемы — в некоторых случаях новая проводка может следовать другому плану, если старая не оптимальна или если есть новые, требующие размещения
  • Расчеты проводки
  • — новый план поможет вашему электрику рассчитать необходимое количество проводов и кабелей, а также какие самые лучшие и наиболее целесообразные маршруты для новой схемы

2.

Этап подготовительных работ

Так как гипсокартон не будет сниматься для установки проводки, новые провода придется провести через подлётное пространство или, в некоторых случаях, на чердаке. Это означает, что вам нужно освободить место для их прохождения.

Этот этап помогает не только освободить место для новой проводки, но и обозначить четкий путь для того, что необходимо удалить, и для подачи новой проводки к розеткам. Вы должны найти место для обхода, где электрик будет выполнять большую часть работы.

Если вы решили провести подготовительные работы самостоятельно, вам также следует подумать о том, чтобы убрать беспорядок возле электрических розеток в вашем доме. Целесообразно убедиться, что у электриков будет легкий доступ для установки электропроводки. Хотя они могут помочь с более тяжелой мебелью и предметами, с мелкими прочими вещами следует заняться до их прибытия.

3. Этап удаления

Этап снятия соответствует своему названию и относится к извлечению и утилизации старой проводки.Это не так просто, как кажется, по двум основным причинам:

  1. Нельзя просто выдернуть провода из стены — они обычно скреплены скобами;
  2. Нельзя выбрасывать старую проводку в корзину — ее нужно утилизировать.

Старая проводка часто прикрепляется к каркасу скобами, а это значит, что вы не можете просто вытащить кабели из стены. Убедившись, что электричество отключено, электрик может разрезать кабель и удалить обнаженную часть, оставив проложенный кабель внутри стены.Если вы не против починить гипсокартон, эти кабели можно вытащить изнутри комнаты, но в противном случае это придется делать в подполье.

Некоторые кабели расположены в более легких местах и ​​их удобнее вытаскивать. Электрик может прикрепить новый кабель к старому, затем вытащить старую проводку и позволить новому кабелю упасть на свое место и занять свое место.

4. Этап новой проводки

Ремонтировать дом не так просто, как склеить два кабеля вместе и позволить одному заменить другой. В противном случае процесс установки новой проводки может быть довольно сложным. Еще до прокладки нового провода электрик должен будет предварительно вырезать отверстие для каждой коробки электрических устройств цепи.

Затем будет просверлено отверстие 3/4 дюйма в верхней пластине стены, непосредственно наверху каждого проема или в нижней пластине под проемами. Обычно это работа двух человек, так как это помогает другому человеку поймать провод, который проходит через пространство для обхода.

Если расчеты на этапе 1 были выполнены правильно, то провод должен проходить прямо к отверстию в стене, и процесс продолжается комната за комнатой, пока вся проводка не будет направлена ​​к правильной розетке.

Советы по ремонту дома без снятия гипсокартона

Хотя может быть несложным, чтобы узнать больше о том, как перемонтировать дом, не удаляя гипсокартон, сделать иногда может быть сложно. Электрики принимают дополнительные меры предосторожности при выполнении таких работ, особенно когда речь идет о том, что новые кабели должны быть зажаты и сильно затянуты.Это потому, что они не снимают гипсокартон, поэтому они не могут прикрепить кабели к стойкам за стенами, что является обычной техникой.

Одно из решений — прикрепить кабель к балкам или стропилам с помощью проволочных скоб. Электрик должен убедиться, что каждый провод надежно закреплен на соответствующей электрической коробке устройства с помощью правильного зажима.

Использование распределительных коробок для организации проводов — еще один отличный совет при замене проводки. Он пригодится и позже, если вы захотите внести какие-либо дополнения.Их можно разместить над каждой комнатой.

Очень важно, чтобы ремонт проводился квалифицированными и опытными профессионалами. Если электропроводка установлена ​​неправильно, провода могут поцарапаться и вызвать короткое замыкание. Более того, если подключение к панели и в распределительных коробках не выполнено должным образом, это может вызвать электромагнитное поле, которое может иметь нежелательные последствия для вашего здоровья.

Распространенных проблем с электричеством в квартирах | Подрядчики по электричеству в Миртл-Бич, Южная Каролина — Электрик в Миртл-Бич, Южная Каролина — Мистер Спарки Общие проблемы с электричеством в квартирах

Фото Дэвида Спейтса на Shutterstock

Если вы переезжаете в новую квартиру в Myrtle Beach , вам необходимо знать о ее потребностях в электричестве.Услуги по ремонту и установке электрики, необходимые для квартир, обычно такие же, как для домов или офисов.

Тем не менее, квартиры должны рассматриваться сами по себе как более компактные пространства в общих жилых домах.

Вы должны убедиться, что у вас есть подходящие приборы и убедиться, что вся проводка и приспособления работают правильно. Вот несколько ключевых услуг, которые вам понадобятся для каждой из следующих электрических потребностей в вашем Myrtle Beachapartment.

Ремонт бытовой техники

В квартире у вас будет много бытовой техники, включая холодильники, стиральные машины, машины для вывоза мусора, микроволновые печи и многое другое.Вам нужно будет регулярно проверять и обслуживать их, чтобы они прослужили дольше.

Если у вас возникнут какие-либо проблемы с этими приборами, в идеале вам следует позвонить электрическому подрядчику в Миртл-Бич , чтобы приехать и исправить проблемы со змеевиками холодильника, микроволновыми плитами и лезвиями для мусора, а также проблемы с питанием.

Светильники

Если вам нужны светильники в вашей квартире, вам следует проконсультироваться с подрядчиком по электрике в Миртл-Бич, SC .Это позволит вам узнать, какие светильники и лампочки подходят для электрических соединений и розеток вашей квартиры.

Если у вас есть лампа с высокой мощностью в старой или менее мощной розетке, у вас будут проблемы с электричеством, а также потенциальный электрический пожар. Электротехнический подрядчик сможет сказать вам, сколько светильников вам понадобится в вашей квартире, а сколько может быть слишком много для вашей энергосистемы.

Вы даже можете получить энергосберегающие и экологически безопасные варианты освещения, установленные подрядчиком по электричеству в Миртл-Бич.

Кондиционер

Если ваша квартира оснащена централизованным кондиционированием воздуха, вам может потребоваться техническое обслуживание, чтобы убедиться, что термостат, вентиляция и детали кондиционера работают правильно.

Вам необходимо регулярно проверять и чистить вентиляционные отверстия, чтобы не допустить накопления вредных веществ в помещении. Если у вас есть загрязнители в помещении, они могут вызвать аллергию и другие проблемы со здоровьем, особенно у маленьких детей.

Было бы разумно также проверить меры по изоляции в доме и убедиться, что охлаждающая энергия не выходит через отверстия или трещины в стенах или оконных рамах.Это гарантирует, что в конце месяца у вас не будет больших счетов за электроэнергию из-за потерь энергии на охлаждение.

Если у вас нет центрального кондиционирования воздуха в многоквартирном доме и вам нужен кондиционер, вам следует проконсультироваться с подрядчиком по электрике в Миртл-Бич, SC , прежде чем его приобретать.

Электротехнический подрядчик сможет проконсультировать вас о надлежащих процедурах определения размеров кондиционеров и стен; установите кондиционеры и убедитесь, что они работают.

В квартире, особенно если это однокомнатная квартира, лучше установить оконный кондиционер или сплит-кондиционер, потому что они среднего размера.

Если вы приобретете огромные кондиционеры для небольших помещений или кондиционеры меньшего размера для больших помещений, вы не получите необходимое охлаждение летом в Миртл-Бич.

Электропроводка и розетки

Если вы покупаете или переезжаете в новую квартиру, вам следует проверить электрические соединения, а также блоки предохранителей и основные соединения.Это необходимо для того, чтобы убедиться, что в электрических системах общей резиденции нет проблем, которые могут повлиять на вашу повседневную жизнь.

Если есть проблемы с электропроводкой, вы должны их рассортировать или попросить арендодателя проверить соединения с электропроводкой в ​​каждой квартире и потребности в подключении.

Если проводка неисправна или соединения электропитания нарушены, могут возникнуть проблемы с напряжением, срабатывание проводов и прерывателя. Вы даже можете столкнуться с опасностью электрического пожара, и в этом случае вам нужно будет вызвать экстренную службу от подрядчика по электричеству в Миртл-Бич, Южная Каролина.

Вам также нужно будет осмотреть свои розетки, чтобы увидеть, есть ли какие-либо проблемы при переезде. Вы должны отремонтировать и заменить неисправные, изношенные и изношенные розетки. Если это невозможно, воздержитесь от их использования, так как они могут вызвать электрический пожар.

Если в вашей квартире слишком мало розеток, важно не использовать удлинители и не включать в розетки слишком много приборов. Это вызовет скачки напряжения и может привести к пожару.Вы также должны установить правильный прибор или включить вилку в правильную розетку.

Не следует вставлять трехконтактную вилку в двухконтактную розетку с другой розеткой, потому что это может вызвать проблемы с питанием и может вызвать электрический пожар.

Свяжитесь с нами!

Если у вас возникли проблемы с электричеством в вашем магазине или офисе, не стесняйтесь обращаться к Мистер Спарки подрядчикам по электричеству в Миртл-Бич, SC . Наши услуги электрика теперь доступны повсюду в Миртл-Бич, Южная Каролина.

Если вам нужно отремонтировать лампочку или отвинтить светильник, мы здесь, чтобы помочь вам. Если вам нужен подрядчик по электротехнике в Миртл-Бич, SC , нам достаточно позвонить.

Наши сотрудники полностью обучены и открыты для любых вопросов и консультаций. Мы открыты для посещения Миртл-Бич, Южная Каролина, для дальнейшего обследования. И если вам нужен экстренный электромонтажный подрядчик в Миртл-Бич, служба SC или консультация, не стесняйтесь обращаться к нам!

Лучше не игнорировать чрезвычайные ситуации, такие как короткое замыкание, много перегоревших лампочек или даже оплавление проводов.Это может представлять опасность для здоровья и безопасности, а также повлиять на здоровье и физическую безопасность вас, ваших клиентов и сотрудников.

Теперь вы можете беспокоиться о расходах. Мы понимаем, что вам как владельцам бизнеса и операторам необходимо снизить расходы. Но не волнуйтесь; наши услуги не сделают вмятины в вашем кармане.

Так что звоните нам, если вы находитесь в Миртл-Бич, SC , , звоните нам для любых электрических услуг, которые вам требуются по этому номеру: 843-213-6610.

Что такое бытовой электрик?

Выбирая профессию электромонтажника, вы столкнетесь с множеством выбора, в том числе с тем, каким электриком вы хотите стать.Электрики бывают двух основных типов: бытовые и коммерческие. Главное отличие состоит в том, что электрики работают в жилых домах, частных домах и небольших многоквартирных домах.

Чем занимается бытовой электрик?

Электрик-электрик — это квалифицированный и лицензированный специалист, который работает в жилых домах для установки, обслуживания, проверки и ремонта проводки, электрических систем и компонентов. В зависимости от уровня опыта и надзорных обязанностей, электрик может также руководить бригадами рабочих и планировать и составлять схемы электрических проектов.Вот некоторые из типичных обязанностей и ответственности бытовых электриков:

  • Чтение и интерпретация технических чертежей и чертежей
  • Проверка электрических компонентов на предмет их правильной и безопасной работы
  • Установка новой проводки, освещения и других электрических компонентов
  • Техническое обслуживание электрических систем
  • Диагностика проблем в электропроводке и электрических системах и их устранение
  • Замена старых или сломанных компонентов
  • Знание и соблюдение местных и национальных нормативных требований по электрическим системам и безопасности

Рабочая среда

Большинство электриков работают в подрядных или строительных компаниях или работают не по найму. Если вы работаете не по найму, вы сможете выбрать работу, которую хотите выполнять, а если вы работаете в компании, у вас будет меньше вариантов. Электрики ежедневно выезжают на место работы, которое может быть новым или существующим жилым домом, и могут работать в одиночку или в группах, в зависимости от объема работы. Работа может заключаться в установке всей новой проводки и компонентов или в работе с существующими или более старыми системами.

Электромонтажные работы сопряжены с некоторыми рисками для безопасности, и на самом деле Уровень травм у электриков выше, чем в среднем по другим профессиям. Как бытовой электрик вы столкнетесь с вероятностью поражения электрическим током, падений, пожаров и травм, связанных с оборудованием и инструментами, а также просто нахождением на строительной площадке. Обучение безопасной работе и использование защитного снаряжения может помочь снизить риски.

Требуемое обучение и лицензия

В каждом штате и даже в некоторых муниципалитетах установлены требования к обучению и лицензированию электриков.Они могут отличаться, но похожи. Как правило, бытовые электрики должны иметь лицензию штата и иметь определенное количество часов аудиторных занятий, обучения на рабочем месте и опыта работы.

Самый распространенный путь к тому, чтобы стать дипломированным электриком-электриком, — это присоединиться к программе ученичества и пройти ее. Одна из этих программ предоставит все необходимые часы обучения и тренировок, а также позволит вам начать зарабатывать, пока вы тренируетесь. Большинство программ предоставляют все необходимое для работы в жилых помещениях, но для того, чтобы стать коммерческим электриком или работать по специальности, вам может потребоваться дополнительное обучение и лицензирование.

Рекомендуемая школа

Penn Foster College — Диплом электрика по месту жительства

Национально аккредитованная и лицензированная Школа.

alexxlab

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован.
